- 150 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-15309 CAM_UNIT_ASY_12UM-PIX_RV-2-3DH カメラユニット組＿１ ２ＵＭピクセル＿ＲＶ−２−３Ｄ Ｈ 1 2 402-40333 CAM_UNIT_ASY_5UM-PIX_RV-2-3DHL カメラユニット組＿５ ＵＭ−ＰＩＸ＿ＲＶ−２−３ＤＨ Ｌ 1 3 402-16669 IL…
- 149 -
75.HEAD COMPONENTS (2)
ヘッド関係（２）
１ ２
３２
３１
２９
２８
２８
２８
２７
２７
２６
２５
２３
２２
１８
１８
Ｂ
４０
３９
４１
４２
３８
４３
４３
４５
４５
４６
４６
４６
４６
４７
５９
Ａ
４９
５５
５７
５２
６０
６０
５１
５０
６２
５３
６１
４７
５４
５９
５８
５８
５６
４４
４３
４３
４３
４３
４３
４３
Ａ
６１
６１
５６
５５
４４
３８
４
９
５７
５８
５３
５９
５０
６２
５１
５８
５４
５９
６１
６０
６０
２４ ３３
１６ ３５
３０
２０
１５ ３４
１３
１９
１７
Ｂ
２１
３６
４３
４３
４３
４３
４８
５２
３７
８
８
１１
１１
１０
５
１１
１１
５
１０
７
９
１１
６
１１
４
３
１１
４５
２９
３０
２９
２９
１２
１４
６３
- 150 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-15309 CAM_UNIT_ASY_12UM-PIX_RV-2-3DH
カメラユニット組＿１２ＵＭピクセル＿ＲＶ−２−３ＤＨ
1
2 402-40333 CAM_UNIT_ASY_5UM-PIX_RV-2-3DHL
カメラユニット組＿５ＵＭ−ＰＩＸ＿ＲＶ−２−３ＤＨＬ
1
3 402-16669 ILLUMINATION COAXIAL ASM
同軸照明組
(1)
4 402-16538 ILLUMINATION CASE (COAXIAL)
照明ケース（ＣＯＡＸＩＡＬ）
(1)
5 402-16539 ILLUMINATION BLOCK (COAXIAL)
照明ブロック（ＣＯＡＸＩＡＬ）
(2)
6 402-16540 DIFFUSER PLATE (COAXIAL)
拡散板（ＣＯＡＸＩＡＬ）
(1)
7 402-16541 HEAT RESISTANT TAPE (COAXIAL)
耐熱テープ（ＣＯＡＸＩＡＬ）
(1)
8 402-16823 PCBOARD HOLD(COAXIAL)
基板押え（ＣＯＡＸＩＡＬ）
(2)
9 402-19423 LED EPI PCB ASM 3DH
ＬＥＤ ＥＰＩ基板組 ３ＤＨ
(1)
10 402-16860 FLAT SCREW M2 L3
精密０番１種 ＋皿小ねじ Ｍ２ Ｌ＝３
(4)
11 402-16861 FLAT SCREW M2 L4
精密０番１種 ＋皿小ねじ Ｍ２ Ｌ＝４
(12)
12 SM-6030602-TT SCREW M3 L=6
六角穴ボルト Ｍ３ Ｌ＝６
(4)
13 402-16662 TOP LENS CLAMP L
トップレンズクランプＬ
(1)
14 402-15373 TOP LENS CLAMP R
トップレンズクランプＲ
(1)
15 402-15371 UNDER LENS CLAMP
アンダーレンズクランプ
(1)
16 402-15372 LENS CLAMP BRACKET
レンズクランプブラケット
(1)
17 402-12982 MOUNT ADAPTER
マウントアダプター
(1)
18 402-16601 3DH CAMERA BRACKET
３ＤＨ カメラブラケット
(2)
19 402-16628 3DH CAMERA BASE
３ＤＨ カメラベース
(1)
20 402-16659 3DH HEIGHT ASJUSTMENT PLATE
３ＤＨ 高さ調整プレート
(1)
21 402-16660 3DH CAMERA ADJUSTMENT PLATE
３ＤＨ カメラ調整プレート
(1)
22 401-57078 WEDGE
くさび
(1)
23 401-57079 KNOB_HEIGHT ADJUSTMENT
カメラ高さ調整ノブ
(1)
24 402-14500 LENS
レンズ
(1)
25 401-59255 SCREW WASHER ASSEMBLY M4 L=16
座金組込六角穴ボルト Ｍ４ Ｌ＝１６
(4)
26 SM-6040502-TT SCREW M4 L=5
六角穴ボルト Ｍ４ Ｌ＝５
(1)
27 SM-6040802-TT SCREW M4 L=8
六角穴ボルト Ｍ４ Ｌ＝８
(4)
28 SM-6041002-TT SCREW M4 L=10
六角穴ボルト Ｍ４ Ｌ＝１０
(7)
29 SM-6041602-TT SCREW M4 L=16
六角穴ボルト Ｍ４ Ｌ＝１６
(11)
30 SM-6053502-TT SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(2)
31 401-59259 SET SCREW M3X0.5 L=4
六角穴付止めねじ（平先）Ｍ３Ｘ０．５ Ｌ＝４
(1)
32 401-59326 PARALLEL PIN TYPE B 6X10 H7
平行ピン Ｂ種 ６Ｘ１０ Ｈ７
(2)
33 402-24052 LENS
レンズ
(1)
34 402-16844 UNDER LENS CLAMP
アンダーレンズクランプ
(1)
35 402-16995 LENS CLAMP BRACKET
レンズクランプブラケット
(1)
36 402-09953 COAX CAMERA
コアックス カメラ
(1)
37 402-16997 3DH PROJECTOR BASE PLATE
３ＤＨ プロジェクターベースプレート
1
38 402-17036 3DH DRIVE BORD FIX BRACKET
３ＤＨ ドライブ基板取付ブラケット
4
39 401-77935 BASE REAR STAY L
ベース リア ステイ Ｌ
1
40 401-77936 BASE REAR STAY R
ベース リア ステイ Ｒ
1
41 401-77937 BASE RIB L
ベースリブ Ｌ
1
42 401-77938 BASE RIB R
ベースリブ Ｒ
1
43 PH-0300082-C0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３Ｘ８
12
44 SM-1030601-SP SCREW M3 L=6
皿ねじ Ｍ３ Ｌ＝６
12
45 SM-6041202-TT SCREW M4 L=12
六角穴ボルト Ｍ４ Ｌ＝１２
14
46 SM-6041402-TT SCREW M4 L=14
六角穴ボルト Ｍ４ Ｌ＝１４
8
47 SM-6051602-TT SCREW M5 L=16
六角穴ボルト Ｍ５ Ｌ＝１６
4
48 402-07727 MPS3D-PWR PCB ASM
ＭＰＳ３Ｄ−ＰＷＲ基板 組図
4
49 402-14084 PS3DH-DRV PCB ASM
ＰＳ３ＤＨ−ＤＲＶ基板 組図
4
50 402-16999 3DH BASE RIB L
３ＤＨ ベースリブ Ｌ
1
51 402-16998 3DH BASE RIB R
３ＤＨ ベースリブ Ｒ
1
52 402-17000 3DH PROJECTOR UNIT PLATE
３ＤＨ プロジェクターユニットプレート
1
53 402-17001 3DH FLEX BORD RETAINER 1
３ＤＨ フレキ基板押え １
1
54 402-17002 3DH FLEX BORD RETAINER 2
３ＤＨ フレキ基板押え ２
1
55 402-11929 SPACER_M2_5_L8
スペーサー（六角）＿Ｍ２．５＿Ｌ＝８
4
56 402-13375 NUT_M2_5X0_45_TYPE1
六角ナット Ｍ２．５Ｘ０．４５ １種
4
57 SM-4850455-SN SCREW M2.5 L=4
なべ小ねじ Ｍ２．５ Ｌ＝４
4
58 401-77930 BOLT SUPER LOW HEAD M4 L=8
六角穴付き極低頭ボルト Ｍ４ Ｌ＝８
4
59 SM-6030602-TT SCREW M3 L=6
六角穴ボルト Ｍ３ Ｌ＝６
8
60 SM-6030802-TT SCREW M3 L=8
六角穴ボルト Ｍ３ Ｌ＝８
7
61 SM-6040802-TT SCREW M4 L=8
六角穴ボルト Ｍ４ Ｌ＝８
12
62 402-25305 3DH PROJECTOR
３ＤＨ プロジェクター
4
63 401-76699 PS3D-WLED PCB ASM
ＰＳ３Ｄ−ＷＬＥＤ基板 組図
4
- 151 -

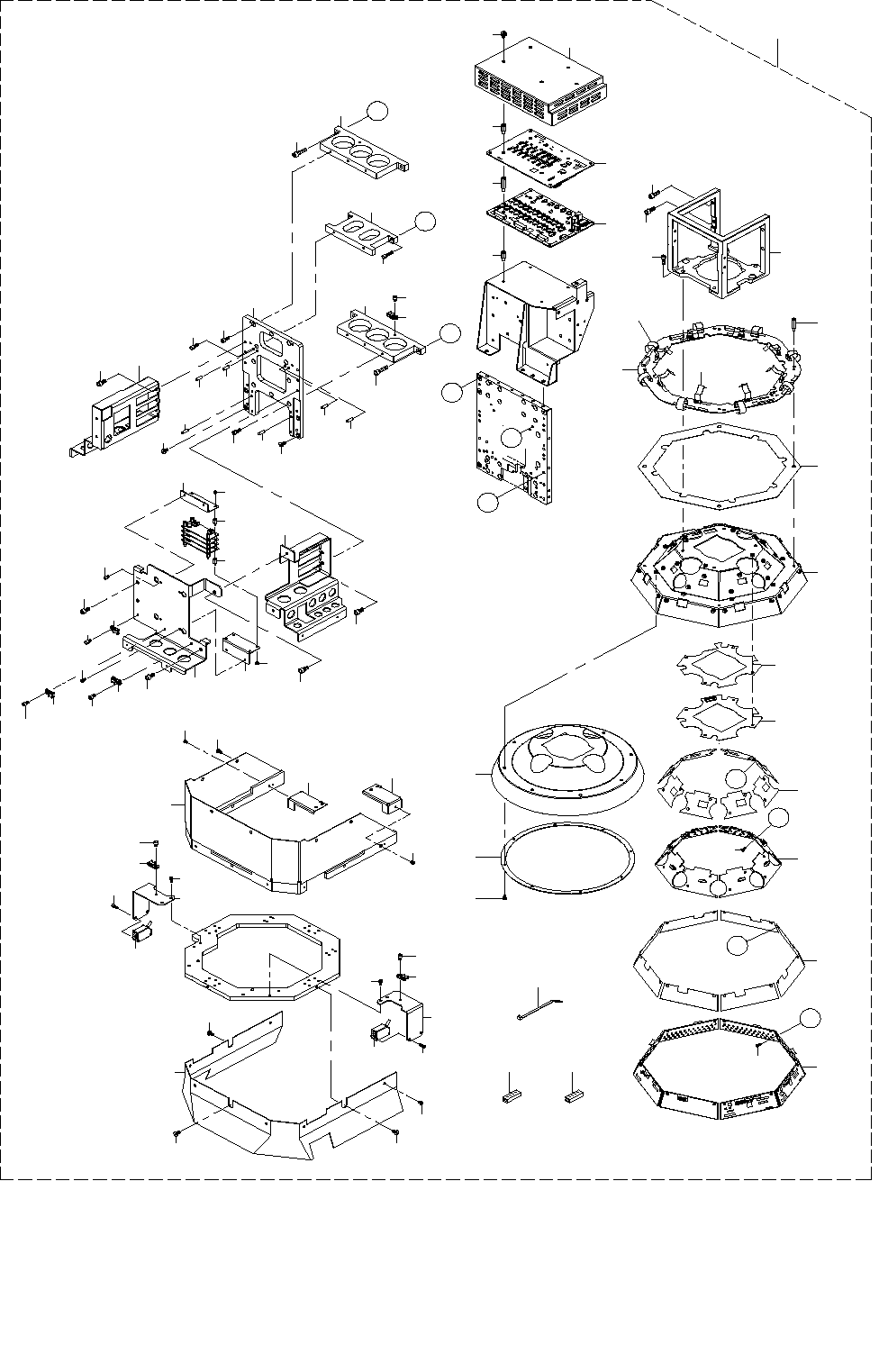

76.HEAD COMPONENTS (3)
ヘッド関係（３）
２
３
４
７
８
１０
９
１２
１４
１５
１６
１７
２０
２１
２２
２２
２２
２８
２８
２９
２９
３０
３１
３２
３３
５
１
Ａ
Ａ
Ｂ
Ｂ
１１
３４
３６
３８
３８
３７
４２
４２
４２
４２
４４
４４
４４
４４
４６
４６
４６
４２
４７
５３
５３
５２
５１
３５
５４
４４
４４
２２
２２
Ｄ
Ｄ
Ｅ
Ｅ
Ｃ
Ｃ
２４
２６
２５
３５
５４
２３
３９
４８
５４
４１
５５
５７
５７
５８
４８
４５
５４
２５
２５
５４
４５
４５
４８
４８
５９
５６
４０
４８
４３
２５
２６
５４
３５
２４
２７
４９
５０
１９
１８
１３
６
