- 158 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-572 30 BEA RING ベアリング 1 2 401-572 31 BEA RING ベアリング 56 3 401-572 32 BEA RING ベアリング 2 4 401-57258 LM GUIDE ＬＭガイド 4 5 401-57274 SPLIN BRAC KET スプラインブラケット 2 6 …
- 157 -

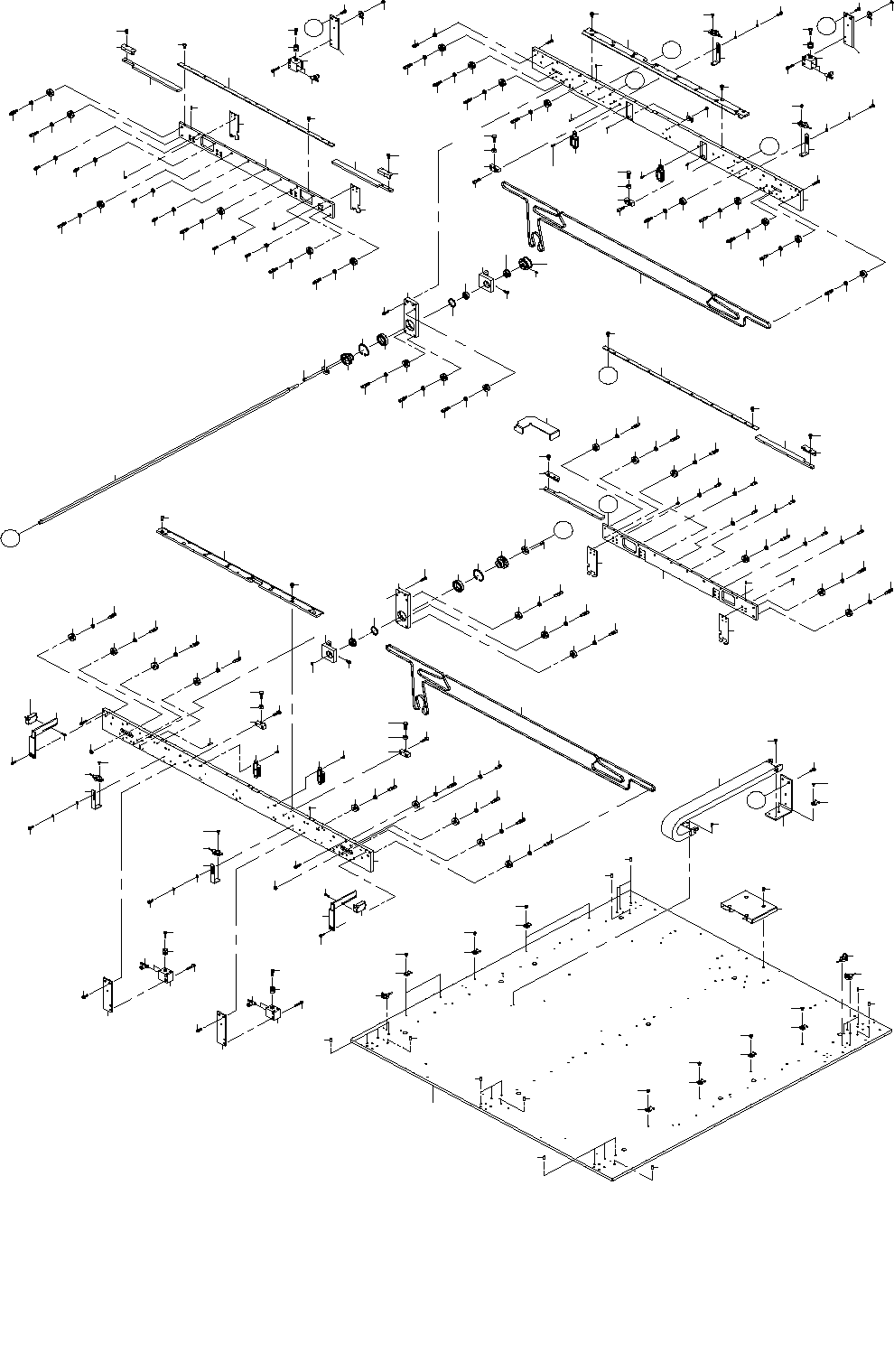

79.PWB CONVEYOR COMPONENTS (2)
基板搬送関係（２）
１
３
３
４
４
４
５
５
６
６
７
７
１０
１１
１３
１３
１２
１２
１５
１６
１７
４４
４５
４６
４６
４７
４７
４８
４９
４９
５１
５１
５２
５１
５３
５３
５４
５４
５４
５５
５５
５６
５６
５７
５９
５９
６０
６０
６２
２
６３
６３
６４
６４
６５
６５
１９
２０
５８
３３
３３
３２
３２
３４
３４
４２
４２
４０
３６
３６
６９
６９
６９
６
８
２２
７０
３９
３５
３５
３５
３５
２２
３９
７０
２３
２３
２３
２７
２７
２７
３５
３５
３５
３１
３
１
７０
２２
３９
２２
３９
７０
６８
４０
４４
６９
６９
３８
３８
３８
３８
３８
３８
３８
３８
２８
２８
２８
２８
３５
３５
３８
３８
４０
４３
８
４０
２９
５０
２
６１
２８
２８
５０
６１
２
５０
２
６１
５０
２
６１
５０
２
６１
５０
２
６１
１５
５０
２
６１
５０
２
６１
５０
６１
２
５０
６１
２
５０
６１
２
５０
６１
２
４５
５４
３８
３８
４８
５２
５２
６１
２
５０
６１
２
５０
６１
２
５０
６２
２
６２
２
２
６２
４１
４１
６２
２
６２
２
６２
２
１９
４２
１５
４０
６８
５５
５３
Ａ
Ｂ
Ｂ
Ａ
Ｃ
Ｃ
３８
３８
５６
５６
１９
４０
１９
６８
４２
５５
５３
１５
２
６２
５０
２
６１
６２
２
６１
５０
２
６１
５０
２
４
３５
５２
５１
２７
２３
４１
４１
６２
２
２
６２
２
６２
２
６２
２
６２
Ｄ
Ｄ
３７
３０
３０
３０
３０
３０
３０
３
０
３０
３０
３０
６７
６６
２１
９
１４
２９
６１
２
５０
６１
２
５０
６１
２
５０
６１
２
５０
６１
２
５０
６１
２
５０
６１
２
５０
６１
２
５０
６１
２
５０
６１
２
５０
６１
２
５
０
６１
２
５０
６１
２
５０
６１
２
５０
６１
２
５０
５０
２
６１
５０
２
６１
５０
２
６１
Ｅ
Ｅ
８
２６
２６
２４
１８
２５
２５
１８
２５
１８
２５
１８
２５
１８
２５
１８
２５
１８
１８
２５
１８
２５
１８
２
５
２５
１８
- 158 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-57230 BEARING
ベアリング
1
2 401-57231 BEARING
ベアリング
56
3 401-57232 BEARING
ベアリング
2
4 401-57258 LM GUIDE
ＬＭガイド
4
5 401-57274 SPLIN BRACKET
スプラインブラケット
2
6 401-57278 HOLDER(1)
ホルダ（１）
2
7 401-57281 TRANSPORT SENSOR BRACKET
搬送センサブラケット
2
8 401-57300 BEARING
ベアリング
2
9 402-42498 AD CCW SENSOR CABLE ASM
ＡＤ ＣＣＷ ＳＥＮＳＯＲ ケーブル組
1
10 401-58468 BOARD SENSOR R CABLE ASM
ＢＯＡＲＤ ＳＥＮＳＯＲ Ｒ ケーブル組
1
11 401-58469 BOARD SENSOR L CABLE ASM
ＢＯＡＲＤ ＳＥＮＳＯＲ Ｌ ケーブル組
1
12 401-58470 BOARD CLAMP FU ASM
ＢＯＡＲＤ ＣＬＡＭＰ ＦＵ センサー組
2
13 401-58471 BOARD CLAMP RU ASM
ＢＯＡＲＤ ＣＬＡＭＰ ＲＵ センサー組
2
14 EZ-4469057-01 BASE (A)_CONVEYOR
コンベア ベ−ス Ａ
1
15 402-12679 CYLINDER
シリンダ（ＣＵＪＢ１６−１０ＤＺ）
4
16 EZ-3217504-21 BARE (TKP0180W30-R28-25L#)
ケ−ブル ベア（ＴＫＰ０１８０Ｗ３０−Ｒ２５Ｌ＃）
1
17 EZ-4452329-02 SHAFT_SPLIN
スプライン軸
1
18 401-58537 ANCHOR MOUNT
アンカーマウント
28
19 EZ-4455777-02 CONTROL(AS1201F-M3-04-#) SPEED
スピコン（ＡＳ１２０１Ｆ−Ｍ３−０４−Ｘ６２３）
10
20 EZ-4455794-02 PULLEY (A)
プ−リ（Ａ）
1
21 EZ-4465809-01 COVER_HARNESS
ハ−ネス カバ−
1
22 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
8
23 SM-6051602-TT SCREW M5 L=16
六角穴ボルト Ｍ５ Ｌ＝１６
8
24 EZ-7624108-04 STOP RING 4.0 TYPE -E
Ｅ形止め輪 ４．０
3
25 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝６
28
26 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
2
27 NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ６Ｘ１ １種
4
28 PH-0300080-U0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３×８
12
29 PH-0300122-S0 PARALLEL PIN TYPE B 3X12
平行ピン Ｂ種 ３Ｘ１２
6
30 PH-0400102-C0 PARALLEL PIN TYPE B 4X10
平行ピン Ｂ種 ４Ｘ１０
29
31 SM-6031002-TT SCREW M3 L=10
六角穴ボルト Ｍ３ Ｌ＝１０
4
32 RC-1850001-KP C-RING 20 (18.5)
Ｃ形止め輪 ２０（１８．５）
2
33 RC-3200002-KP C-RING 32 (34.4)
Ｃ形止め輪 ３２（３４．４）
2
34 SL-4030891-ST SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
4
35 SM-6030602-TT SCREW M3 L=6
六角穴ボルト Ｍ３ Ｌ＝６
8
36 SM-6030802-TT SCREW M3 L=8
六角穴ボルト Ｍ３ Ｌ＝８
4
37 SM-6040502-TT SCREW M4 L=5
六角穴ボルト Ｍ４ Ｌ＝５
4
38 SM-6040802-TT SCREW M4 L=8
六角穴ボルト Ｍ４ Ｌ＝８
40
39 SM-6041002-TT SCREW M4 L=10
六角穴ボルト Ｍ４ Ｌ＝１０
8
40 SM-6041402-TT SCREW M4 L=14
六角穴ボルト Ｍ４ Ｌ＝１４
8
41 SM-6041602-TT SCREW M4 L=16
六角穴ボルト Ｍ４ Ｌ＝１６
12
42 SM-6042002-TT SCREW M4 L=20
六角穴ボルト Ｍ４ Ｌ＝２０
8
43 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
2
44 402-40737 CONVEYOR BASE
コンベヤベース
2
45 402-40738 CLAMP BASE
クランプベース
2
46 402-40739 UPPER GUIDE
アッパーガイド
2
47 402-40740 CLAMP GUIDE
クランプガイド
2
48 402-40741 GUIDE1 (L)
ガイド１（Ｌ）
2
49 402-40742 GUIDE2 (L)
ガイド２（Ｌ）
2
50 402-40744 PULLEY SHAFT 1
プーリシャフト １
36
51 402-40745 CLAMP STOPPER
クランプストッパー
4
52 402-40746 CLAMP STOPPER BLOCK
クランプストッパーブロック
4
53 402-40747 CYLINDER BRACKET
シリンダブラケット
4
54 402-40748 CLAMP BRACKET
クランプブラケット
4
55 402-40749 FLOATING JOINT
フローティングジョイント
4
56 402-40752 CLAMP SENSOR BRACKET
クランプセンサブラケット
4
57 402-40753 CABLE BRACKET
ケーブルブラケット
1
58 402-40755 SOFT ORIGIN JIG
ソフト原点治具
1
59 402-40757 GUIDE1 (R)
ガイド１（Ｒ）
2
60 402-40758 GUIDE2 (R)
ガイド２（Ｒ）
2
61 402-40760 FB PULLEY
平ベルト プーリー
36
62 402-40761 PULLEY SHAFT 2
プリーシャフト ２
14
63 402-41465 CONVEYOR BELT
コンベアベルト
2
64 402-27050 PULLEYHOLDER
プーリホルダー
2
65 401-67838 DRIVING PULLEY
駆動プーリ
2
66 402-38760 AD ORG SENSOR CABLE ASM
ＡＤ ＯＲＧ センサーケーブル組
1
67 402-38761 AD CW SENSOR CABLE ASM
ＡＤ ＣＷ センサーケーブル組
1
68 SM-6041202-TT SCREW M4 L=12
六角穴ボルト Ｍ４ Ｌ＝１２
8
69 SM-6030402-TT SCREW M3 L=4
六角穴ボルト Ｍ３ Ｌ＝４
8
70 WS-0310002-KP SPRING WASHER
ばね座金 Ｍ３
18
- 159 -

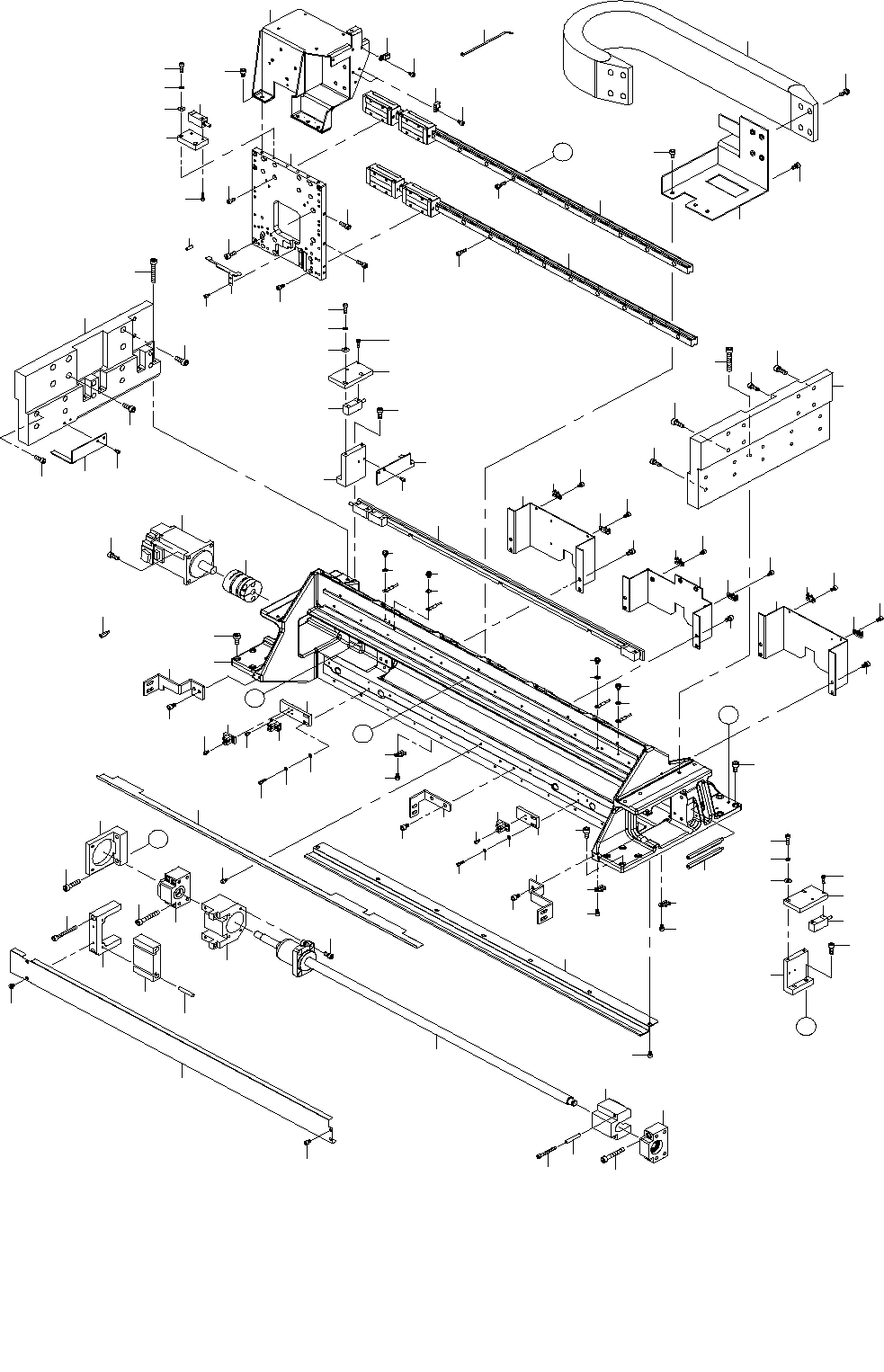

80.X UNIT COMPONENTS
Ｘ ユニット関係
２
４
３５
５
１
６
７
１０
１３
１６
１７
２１
２３
２６
２７
２７
３０
３３
３７
３８
３９
３９
３９
４１
１５
４７
９
４９
５５
５６
５
５６
５
５１
５９
６０
６０
５９
５１
５１
５８
５７
５７
５８
５４
５４
５４
５４
３２
４８
４８
４８
５０
１９
４３
４３
４３
４４
４４
５３
５３
６７
６２
６２
５３
４５
４５
５５
６０
５９
５１
４５
４８
４５
４５
４５
６３
４８
４８
２４
４５
８
４１
４２
１１
Ａ
５４
３４
４４
１２
Ａ
Ｂ
Ｂ
３６
５３
１８
１６
３
５２
５２
４１
５１
２８
Ｃ
Ｃ
２５
４１
４５
４３
４０
２２
１４
６５
６４
６５
６４
６５
６４
６５
６４
６２
５３
５３
６２
５３
６２
５３
６２
５３
３１
６２
６２
５３
５３
４５
６２
５３
６２
５３
６２
５３
１９
６６
４８
５５
４８
２０
４６
４８
６１
２８
５４
２９
