8

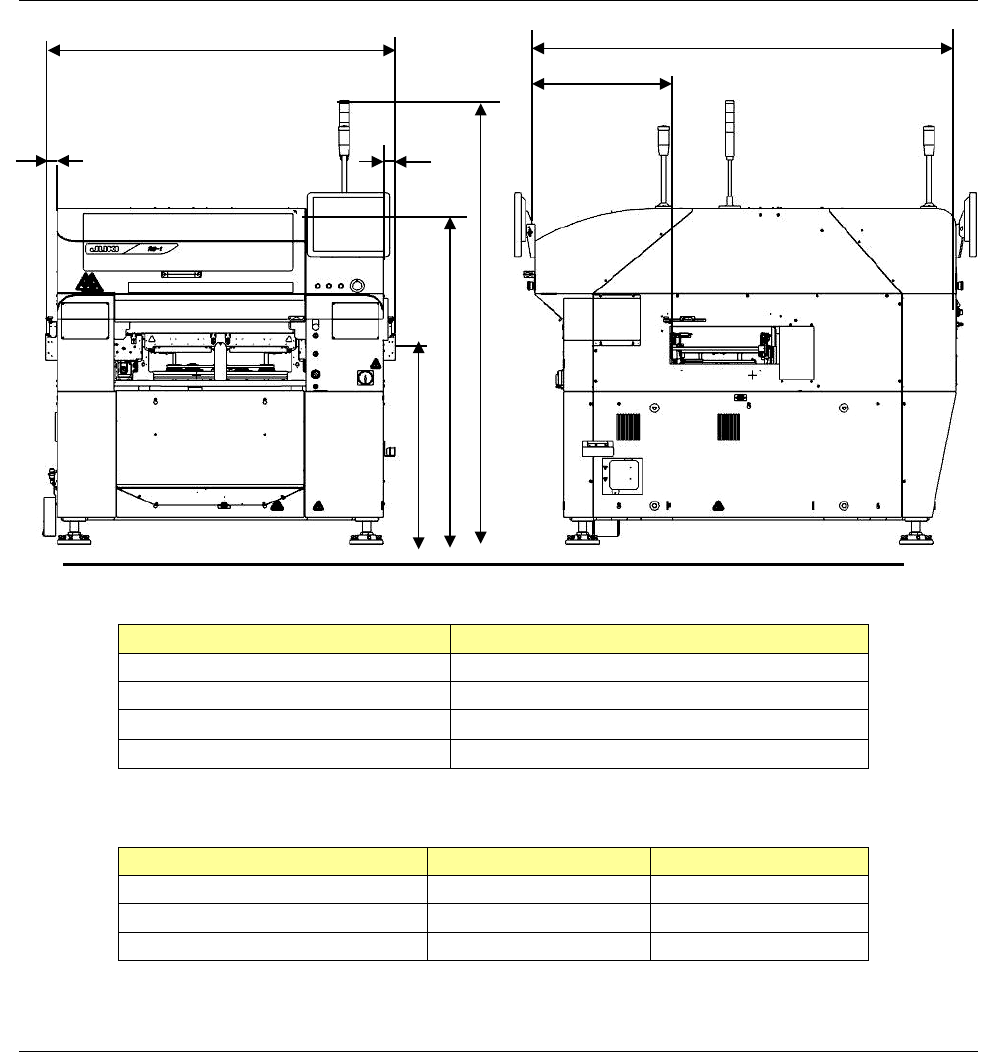

4-2-2 外形尺寸 (不包括最大突起物)
单位：mm
尺寸
A
（传送长度）
1,500
C
（不含
LCD
）
1,810
H
（传出量）
50
I
（从安全罩前面到基板传送道）
604
※上述尺寸的公差为±5mm。
单位：mm
尺寸
传送高度
900mm
传送高度
950mm
B
（从地面至传送带上面）
900
950
E
（从地面到安全罩上面）
1,440
1,490
G
（从地面到信号灯上面）
1,905
1,955
4-2-3 主机重量
1,700Kg
※除去选购件
A
B
C
E
G
I
H
H
9
4-3 贴片循环时间（每小时的元件实际贴片数量）
①
激光识别
29,000 CPH
*1 把贴片元件 0603,1005 电容器在 200×200mm 基板上依次按 0°、90°、180°、270°角度贴装 400 件
时平均每小时可贴装的点数。 (按 IPC9850 标准)
②图像识别
单位：CPH
供给装置
RS-1
供料器
*1
11,300
MTS (TR8SR) *2
5,700
*1 使用带式供料器把外形尺寸□7mm 以下的引脚元件从后的带式供料器（RF08AS）进行贴装
时的循环时间。
*2 把贴片元件 7mm 以下的 QFP、BGA 在 330×250mm 基板上依次按 0°、90°、180°、270°角度贴
装 32 件时平均每小时可贴装的件数。
*3 不含吸嘴交换、基板传送、BOC 标记识别时间。

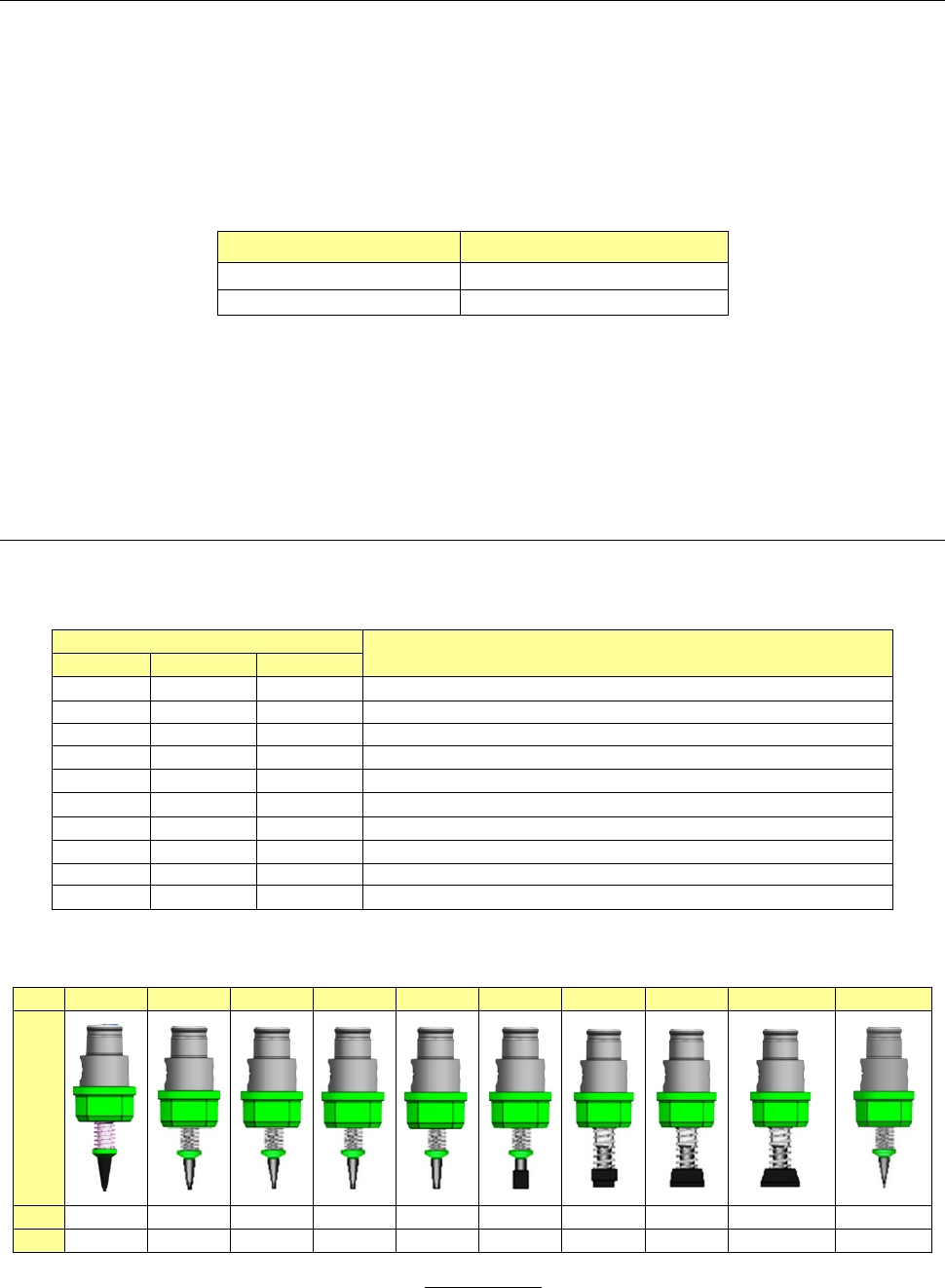

4-4 吸嘴
为了提高各种不同元件的贴片的可靠性，有下表多种吸嘴的设定。
表 吸嘴
种类
吸嘴
对象元件
编号
内径
外径
7500
2-φ0.4
1.0 x 0.5
1005, 1608, 2012 *
注
1 SOT (
模块部
1.6 x 0.8)
7501
φ0.25
0.7 x 0.4
0603
7502
φ0.4
φ0.7
1005
7503
φ0.6
φ1.0
1608, 2012, SOT(
模块部
1.6 x 0.8), SOT(
模块部
2.0 x 1.25)
7504
φ1.0
φ1.5
2012, 3216, SOT23,SOT(
模块部
2.0 x 1.25)
7505
φ1.7
φ3.5
铝电解电容
(
小
),
钽电容
,
微调电容器
7506
φ3.2
φ5.0
铝电解电容
(
中
),SOP(
窄幅形
),SOJ,
连接器
7507
φ5.0
φ8.5
铝电解电容
(
大
),SOP(
宽幅型
),TSOP,QFP,PLCC,
连接器
7508
8.5 x 6.5
10.0 x 8.0
QFP, PLCC, BGA
7509
φ
0.1
0.4 x 0.2
注 1:因 2012R 吸取面的形状不同（厂家及电阻不同等），有时会出现
θ
偏差，需要进行 2012R 元件的
高密度贴片（相邻 0.3mm 以下）时请使用 7504 吸嘴。
No
.
7500
7501
7502
7503
7504
7505
7506
7507
7508
7509
外观
外径
1.0x0.5mm
0.7x0.4mm
φ0.7mm
φ1.0mm
φ1.5mm
φ3.5mm
φ5.0mm
φ8.5mm
10.0x8.0 mm
0.4×0.2mm
内径
2xφ0.4mm
φ0.25mm φ0.4mm φ0.6mm φ1.0mm φ1.7mm φ3.2mm φ5.0mm
8.5x6.5mm
φ0.1mm
图
吸嘴形状
10
4-5 对象元件
（1）元件尺寸、元件高度
＜RS-1＞
单位： mm
识别方法 适用尺寸 备注
×
激光识别 LNC120-8（注 4） 0402～□50
图像统一识别
（注 1）
54mm 视野摄像机
（注 2）
反射照明 □3.0～□50.0
塑封尺寸□1.7 mm 以上
透过照明 □3.0～□50.0
24 mm view camera
反射照明
1005
～□
24.0
透过照明
□3.0～□24
10 mm view camera
反射照明
0.25x0.125
～□
8
透过照明
□
3
～□
8
图像分割识别
（注 1）
54mm 视野摄像机
反射照明
最大：50×150（1×3 分割时）
□74（2×2 分割时)
塑封尺寸□1.7 mm 以上
透过照明 最大：50×120（1×3 分割时）
塑封尺寸□1.7 mm 以上
短边应在 17mm 以上
24 mm view camera
反射照明
～
24x72
（
1x3
分割）
～
□48
（
2x2
分割）
10 mm view camera
反射照明
～
□16
（
2x2
分割）
激光识别 LNC120-8
类别 1 0.05～1 参照“(2)激光识别元件的识别高度”
类别 6 0.05～6
类别 12 0.05～12
类别 20 0.05～20
类别 25 0.05～25
图像统一识别
54mm 视野摄像机 0.01～25
关于元件尺寸和高度的限制，
参 照“ (3)
图像识别元件的识别高度”
24 mm view camera
0.01～25
10 mm view camera
0.01～25
图像分割识别
54mm 视野摄像机
对角 86 不到 0.01～25
对角 86 以上 0.01～2.0 或 10.0
24 mm view camera
0.01～25
10 mm view camera
0.01
～
25
引脚间距
激光识别
LNC120-8
0.65 以上
如用激光识别，不能识别引脚间距、
球脚间距。
VCS 识别
（注 3）
54mm 视野摄像机 0.38 ～ 2.54
24 mm view camera
0.20
～
2.54
10 mm view camera
0.2
～
0.5
球间距
激光识别
LNC120-8
1.00～3.00
如用激光识别，不能识别引脚间距、
球脚间距。
VCS 识别
（注 3）
54mm 视野摄像机 0.50～3.00
24 mm view camera
0.25
～
2
10 mm view camera
0.1
～
0.5
球径
VCS 识别
（注 3）
54mm 视野摄像机
φ0.3～φ1.0
24 mm view camera
φ0.10
～
φ0.63
