14 （ 3 ） 属于 对角 86mm 以上的元 件时 LNC120 -8 的纵向开口部 为 91mm ， 由于对角 86mm 以上的元 件（容 限 5mm ）不进入 开口部内， 有必要在比 LNC1 20 -8 位 置较低的操作。 。 当 RS -1 ，以 吸 取 图像 识别 元 件 ，因 为 VCS 照明 上下由气缸， 将 12mm 或多 个 类别 ， 以便不与 VCS 照明的上面干涉 。 XY 轴可移动高度（ 15 mm ） + …
13
（2）元件高度
RS-1 的元件高度规格与以前的机型不同。
通过控制 LNC120-8 装置的 Z 方向位置来改变可贴装的元件高度。
由此缩短吸取、贴装位置与 LA 面的距离，提高了吸取-LA 识别-贴装的生产节拍。
将 LNC120 装置的位置及移动轴分别作为 ZA
高度、
ZA
轴
。
ZA 高度的基准为 LNC120-8 装置底面。
同时，ZA 高度不是无级别的，而是根据适用元件的高度设置了以下所示的几个区间。
表 ZA 高度区间
区间
可适用的元件高度
1 [mm]
超过
0 [mm]
，
1 [mm]
以下
6 [mm]
6 [mm]
以下
12 [mm]
12 [mm]
以下
20 [mm]
20 [mm]
以下
25 [mm]
25 [mm]
以下
关于 XY 轴的可移动高度，1[mm]区间以外有 3[mm]的容限。符合 1mm 区间的元件，以 2[mm]为
容限。
并且，各区间中从 LNC120-8 装置底面到 LA 面的距离是 5[mm]。
2mmまたは3mm
LNC120下面高さ
XY軸移動可能高さ
搭載済み部品
の最大高さ
レーザ高さ
5mm

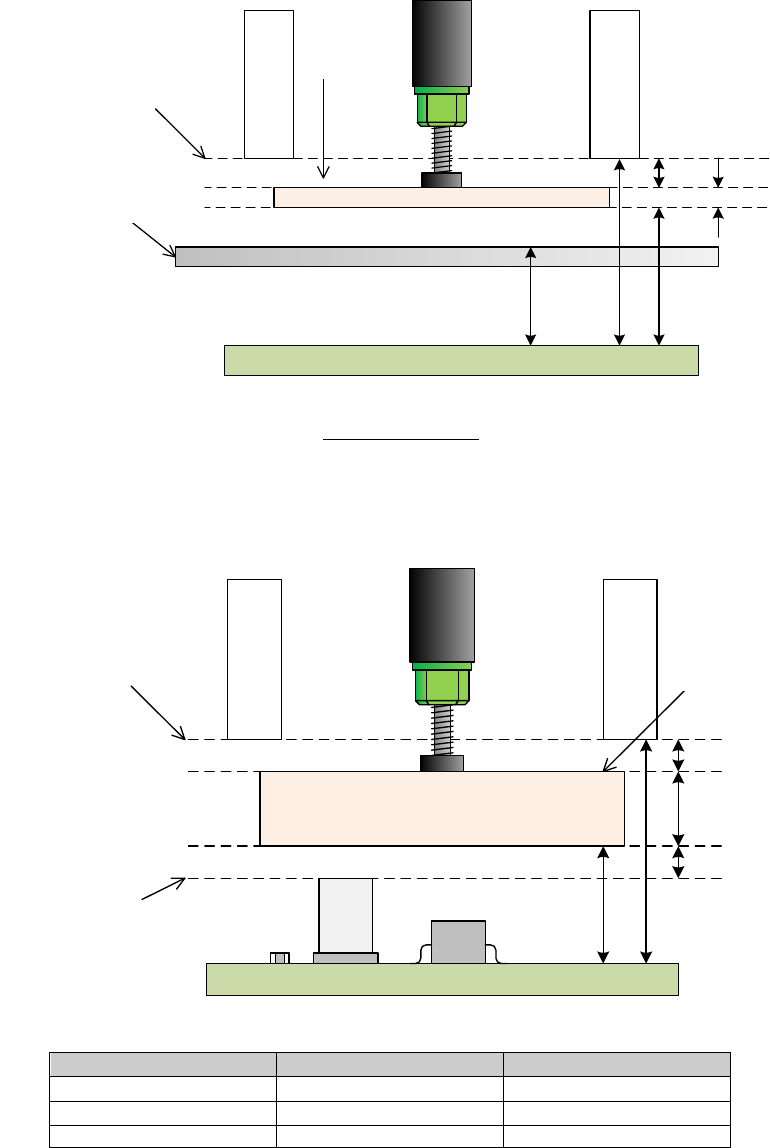

图 XY 轴可移动高度的容限
LNC120-8
底面高度
XY 轴可移动高度
已贴片的元件
最大高度
2mm
或
3mm
激光高度
14
（3） 属于对角 86mm 以上的元件时
LNC120-8 的纵向开口部为 91mm，由于对角 86mm 以上的元件（容限 5mm）不进入开口部内，
有必要在比 LNC120-8 位置较低的操作。。
当 RS-1，以 吸 取 图像识别元 件 ，因 为 VCS 照明上下由气缸，将 12mm 或多个类别，以便不与 VCS
照明的上面干涉。
XY
轴可移动高度（
15mm
）
+
元件高度
+
容限（
3mm
）
< LNC120-8
底面高度
(28mm)
在托盘保持器的供给情况下，将其与 20mm 以上的类别的工作，以便不与“监管杆”干涉。
XY
轴可移动高度（
23mm
）
+
元件高度
+
容限（
3mm
）
< LNC120-8
底面高度
(28mm)
2mm
LNC120下面高さ
XY軸移動可能高さ
部品
23mm
レギュレーションバー
28mm
3mm
14.84mm
图 VCS 识别高度
同时它的工作原理考虑贴片已经元件的高度。
已贴片的元件高度＋容限（
3mm
）＋元件高度＋容限（
3mm
）＜
LNC120-8
底面高度
(28mm)
3mm
LNC120下面高さ
XY軸移動可能高さ
部品
3mm
搭載済み部品
の最大高さ
15mm
28mm
10mm
如果已贴片的元件高度 12mm
供给装置
已贴片的元件高度
最大元件高度
供料器
12mm
10mm
托盘架
12mm
2mm
TR8SR
12mm
2mm
LNC120-8
底面高度
XY 轴可移动高度
监管杆
元件
LNC120-8
底面高度
XY 轴可移动高度
已贴片的元件高度
元件
15
4-6 贴片精度
*1 激光识别元件的规格值为「Cpk≧1」。VCS 识别元件的规格值为「Max-Min」。
*2 芯片使用基板（电路）3 点标记，QFP 元件使用区域基准（IC）标记。
(1) 贴片位置（XY）
单位：μm
零部件种类
激光
(LNC120-8)
图像（
VCS
）
方形芯片 0402
±35
―
方形芯片 0603,1005,1608 以上
±50
―
QFP（间距 0.5, 0.4, 0.3）
―
±30
(2) 贴片姿势
(
θ
)
单位：°
零部件种类
激光
图像（VCS）
LNC120-8
方形芯片
0402 ±5.0
―
0603
±3.0
1005 ±2.5
1608 以上
±2.0
50mm 以下 ― ±0.05
40mm 以下 ― ±0.07
30mm 以下 ― ±0.1
20mm 以下
―
±0.2
10mm 以下 ― ±0.3
(3) 相邻间距
・0402：0.15mm 0603：0.20mm
