16 4- 7 对象基板 4-7- 1 基板传送方向 向右传送（从正 面看，从 左向右方向传送 ） 向左传送（从正 面看，从 右向左方向传送 ） 注 : 在装置 设置中可以变更传送方向 。 需要根据传送停 止挡块方向更换传送 停止 挡块 制动器的位置。 4-7- 2 基板规格 （ 1 ） 基板条件 规格 最小尺寸 ( L x W ) 最大尺寸 ( L x W ) 厚度 T 最大允许 重量 翘曲允许值 1 缓冲 3 缓冲 标准 50 x …
15
4-6 贴片精度
*1 激光识别元件的规格值为「Cpk≧1」。VCS 识别元件的规格值为「Max-Min」。
*2 芯片使用基板（电路）3 点标记，QFP 元件使用区域基准（IC）标记。
(1) 贴片位置（XY）
单位：μm
零部件种类
激光
(LNC120-8)
图像（
VCS
）
方形芯片 0402
±35
―
方形芯片 0603,1005,1608 以上
±50
―
QFP（间距 0.5, 0.4, 0.3）
―
±30
(2) 贴片姿势
(
θ
)
单位：°
零部件种类
激光
图像（VCS）
LNC120-8
方形芯片
0402 ±5.0
―
0603
±3.0
1005 ±2.5
1608 以上
±2.0
50mm 以下 ― ±0.05
40mm 以下 ― ±0.07
30mm 以下 ― ±0.1
20mm 以下
―
±0.2
10mm 以下 ― ±0.3
(3) 相邻间距
・0402：0.15mm 0603：0.20mm
16
4-7 对象基板
4-7-1 基板传送方向
向右传送（从正面看，从左向右方向传送）
向左传送（从正面看，从右向左方向传送）
注: 在装置设置中可以变更传送方向。
需要根据传送停止挡块方向更换传送停止挡块制动器的位置。

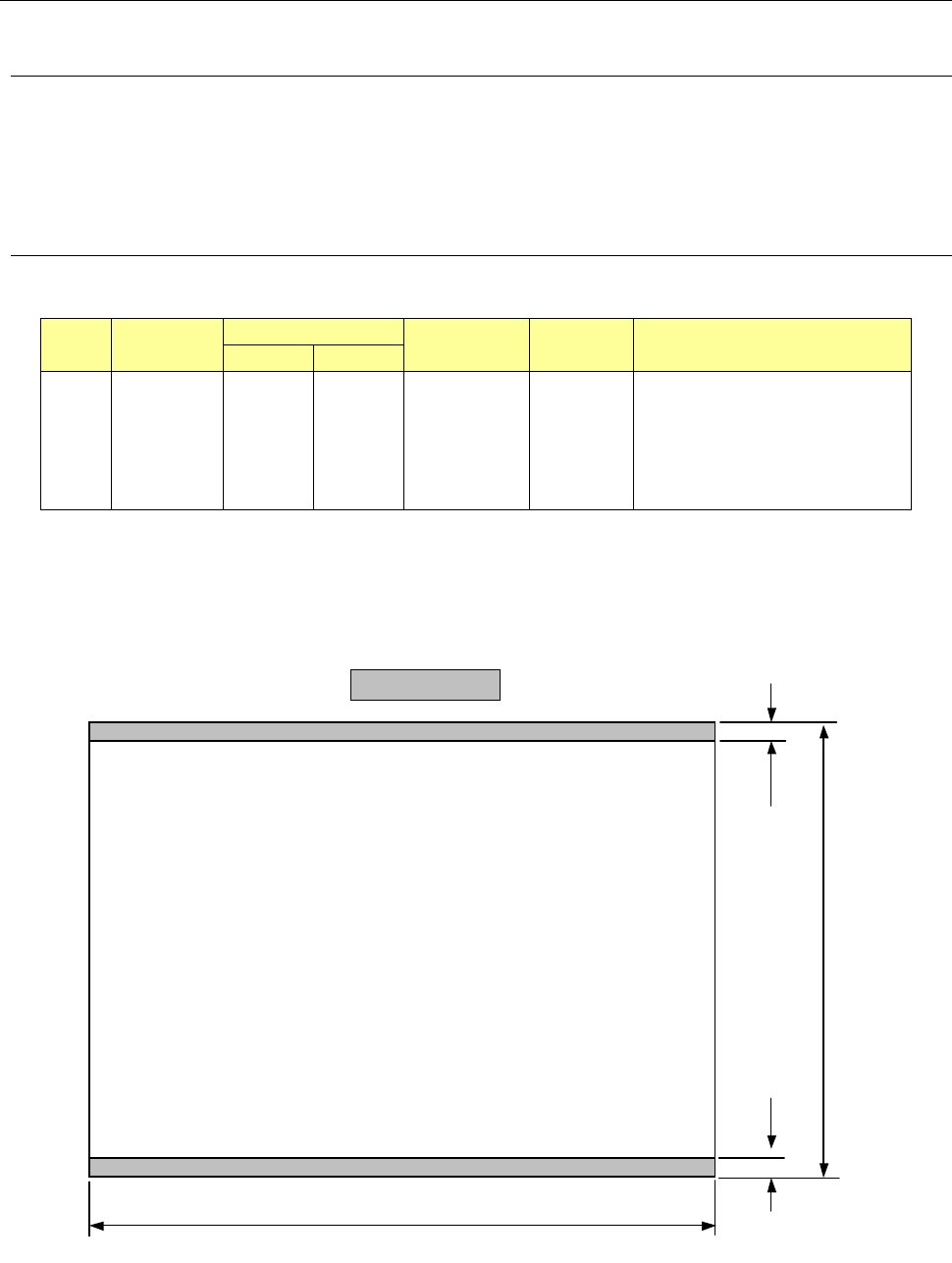

4-7-2 基板规格
（
1
）
基板条件
规格
最小尺寸
(L x W)
最大尺寸
(L x W)
厚度
T
最大允许
重量
翘曲允许值
1
缓冲
3
缓冲
标准
50 x 50mm
650 x
370mm
(
1 次夹紧)
950 x
370mm
(2
次夹紧
)
360 x
370mm
0.3～4.0mm 3,000g
每
50mm
允许在
0.2mm
以下。
上翘，下翘的总和在 1mm
以下(根据 JIS B 8461)
注：L 表示传送方向尺寸，W 为 L 的直角方向，W/L=2 以下。
注：与基板材质、基板颜色无关，反射率低的基板，有时无法用传感器检测。
（
2
）基板限制条件
1）基板表面
搬送レール固定側 50～610mm
シングル仕様：50～590mm
3mm
3mm
传送轨道固定侧
50
～370mm
不可
贴片范围
50～950mm
17

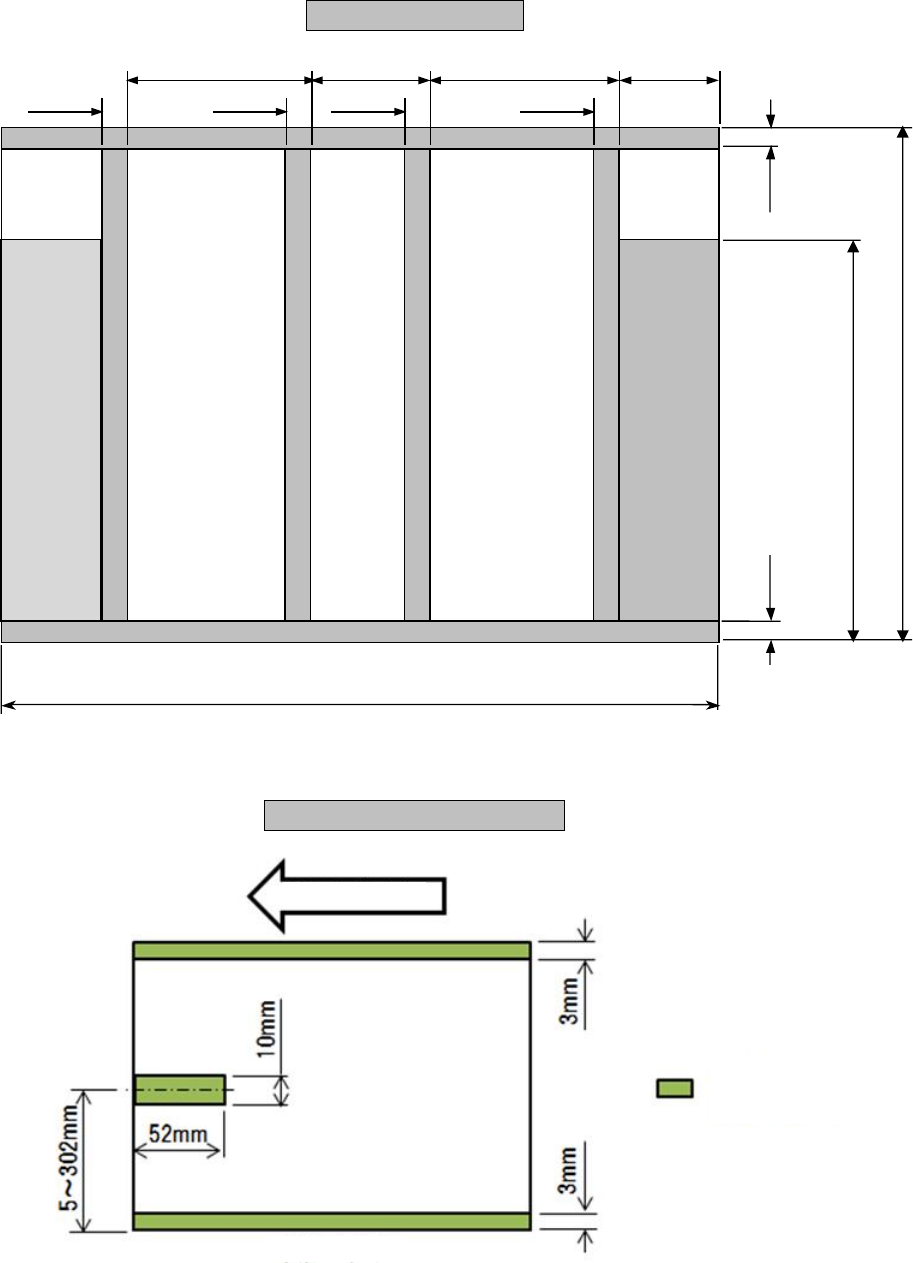

2) 基板下面
50～370mm
3mm
3mm
57.5mm
8mm 8mm
220mm 87mm
8mm
8mm
220mm
左→右
流向时
挡块可动范围 0～320mm
左←右
流向时
传送轨道固定侧
50～650mm
支撑销不可设置范围
支撑销不可设置范围（左流）
基板传送方向
装置近身侧
支撑销不可
设置范围
