Montageanleitung Stromversorgung umrüsten 8 Stromv ersorgung an HS-XX / Di mit PKE32/XTU-32 umrüsten Ausgabe 12/2013 8.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V~ umrüst en 135 Abb. 8 - 8 S tromversorgung Frontansich…
8 Stromversorgung an HS-XX / Di mit PKE32/XTU-32 umrüsten Montageanleitung Stromversorgung umrüsten
8.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V~ umrüsten Ausgabe 12/2013
134
8.6.1 Stromversorgungseinschub ausbauen
Abb. 8 - 7 Zugang zur Stromversorgung
(1) Bedienfeld, links
(2) Hauptschalter
(3) Türschloss
(4) Schutztüre zum Stromversorgungseinschub
(5) Bohrung zum Einführen des Netzversorgungskabels
Öffnen Sie das Türschloss (Pos. 3 in Abb. 8 - 7) der Schutztüre (Pos. 4 in Abb. 8 - 7 mit dem
Maschinenschlüssel.
Lösen Sie die Arretierschraube M8 (Pos. M8 in Abb. 8 - 8 auf Seite 135) an der Frontunterseite
mit dem Innensechskantstiftschlüssel.
Ziehen Sie den Stromversorgungseinschub bis zum Anschlag heraus.
Montageanleitung Stromversorgung umrüsten 8 Stromversorgung an HS-XX / Di mit PKE32/XTU-32 umrüsten
Ausgabe 12/2013 8.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V~ umrüsten
135

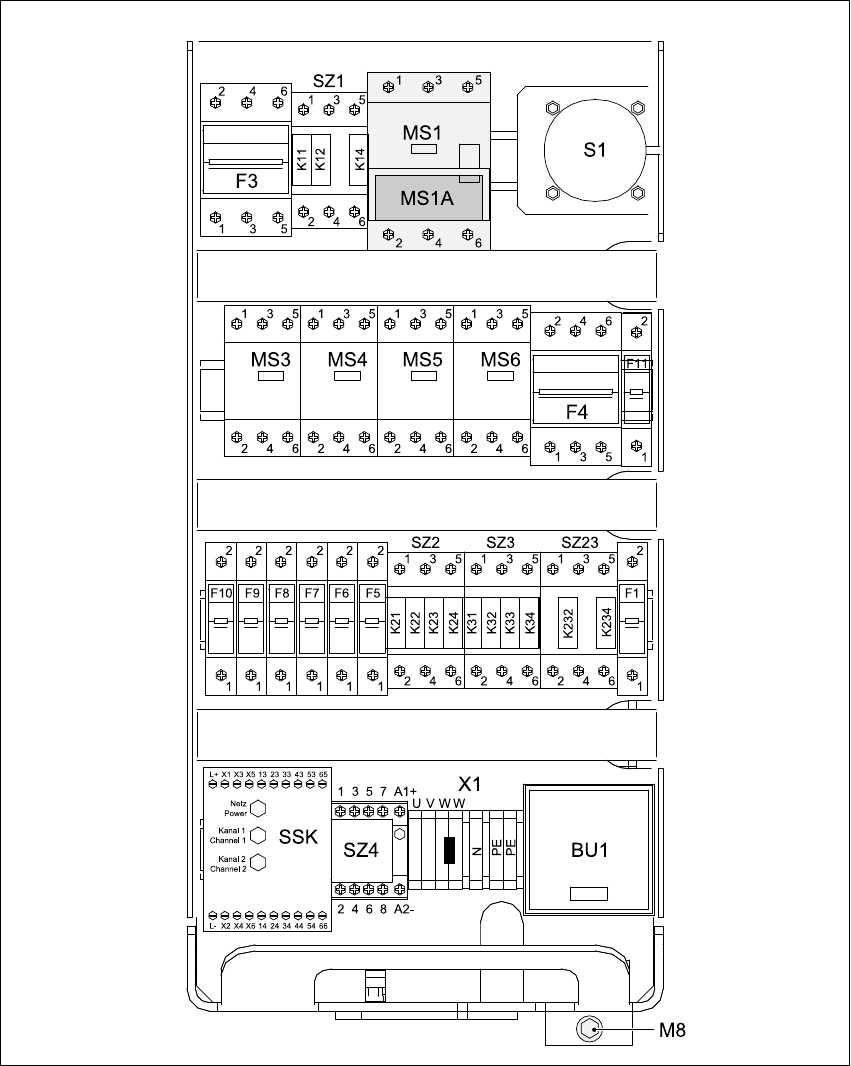

Abb. 8 - 8 Stromversorgung Frontansicht
MS1 Motorschutzschalter
MS1A Motorschutzauslöserblock
X1 Klemmenleiste für Netzversorgungskabel
BU1 Servicesteckdose
M8 Arretierschraube für Stromversorgungseinschub
8 Stromversorgung an HS-XX / Di mit PKE32/XTU-32 umrüsten Montageanleitung Stromversorgung umrüsten
8.6 Stromversorgung von 3 x 208 V~ auf 3 x 400 V~ umrüsten Ausgabe 12/2013
136
8.6.2 Motorschutzschalter tauschen
Der Motorschutzschalter PKE32/XTU-32, Artikel-Nr. 03098183-01, kann bei Versorgungsspan-
nungen von 3 x 380 V~ ± 5 %, 3 x 400 V~ ± 5 % und 3 x 415 V~ ± 5 % verwendet werden. Die
Lage des Motorschutzschalters finden Sie in Abb. 8 - 8
auf Seite 135, Pos. MS1.
– Entfernen Sie die alten MS1 & MS1a vollständig und ersetzen diese mit dem neuen MS1
(PKE32/XTU-32).
– Dieser MS1 PKE32/XTU-32 ist abwärtskompatibel zum alten MS1/MS1A.
– Setzen Sie den neuen MS1 (PKE32/XTU-32) an der selben Stelle ein, an der der alte MS1 po-
sitioniert war.
– Stellen Sie die Überstrom- und Kurzschlussauslöseschwelle wie unten gezeigt ein.
8
Tab. 8 - 3 Überstrom- und Kurzschlussschwelle für 3 x 380 V~, 3 x 400 V~, 3 x 415 V~
HINWEIS:
Beim PKE32/XTU-32 muss der Motorschutzauslöserblock nicht gewechselt werden. 8
–Abb. 8 - 9
zeigt den Motorschutzschalter PKE32/XTU-32.
8
Abb. 8 - 9 Frontansicht PKE32/XTU-32
Stromversorgung
Überstromauslöseschwelle (linke
Einstellscheibe)
Kurzschlussauslöseschwelle
(rechte Einstellscheibe)
HS-60 / D1 / D2 / D4
9,7 A Klasse 10
