5 Stromversorgung am Automaten S-27 HM/ und am BE-Wagen umrüsten Mon tageanleitung Stromversorgung umrüsten 5.8 S-27 HM von 3 x 208 V ~ auf 3 x 400 V ~ umrüsten Ausgabe 12/2013 68 5.8 S-27 HM von 3 x 208 V ~ auf 3 x 400 …
Montageanleitung Stromversorgung umrüsten 5 Stromversorgung am Automaten S-27 HM/ und am BE-Wagen umrüsten
Ausgabe 12/2013 5.7 BE-Wagen von 230 V~ auf 120 V~ umrüsten
67
5.7.2 Sicherung wechseln
Die Stromversorgung für den BE-Wagen gibt es in zwei Versionen: 5
Sicherung F1 an der alten Stromversorgung wechseln 5
Hier sitzt die Sicherung an der Primärseite des Transformators T1. Die Sicherung F1 muss ge-
tauscht werden (siehe Stromlaufplan 00301239-040301LD4, Seite 78
) 5
Ersetzen Sie die Sicherung im Sicherungshalter am Abdeckblech:
bisheriger Wert: 3,15 A T
neuer Wert: 6,3 A T
Ersetzen Sie das Klebeschild mit der Angabe 3,15 A durch das aus dem Nachrüstpaket mit
6,3 A.
Setzen Sie das Abdeckblech wieder auf den Transformator auf und ziehen Sie die vier In-
nensechskantschrauben fest.
Neue Stromversorgung 5
Hier sitzen zwei Sicherungen an der Sekundärseite des Transformators T1. Der Austausch der
Sicherungen entfällt (siehe Stromlaufplan 00301239-060101LD4, Seite 79
) 5
Setzen Sie das Abdeckblech wieder auf den Transformator auf und ziehen Sie die vier In-
nensechskantschrauben fest.
5.7.3 Schutzleiterverbindungen kontrollieren
Kontrollieren Sie, ob demontierte Schutzleiter wieder ordnungsgemäß angeschlossen sind.
5.7.4 Sicherheitsprüfung nach DIN EN 60 204 durchführen
Führen Sie nach Abschluss der Umverdrahtung eine Sicherheitsprüfung nach DIN EN 60 204
durch.
Gehen Sie dazu vor, wie dies in Abschnitt 2 ab Seite 12 beschrieben ist.
5 Stromversorgung am Automaten S-27 HM/ und am BE-Wagen umrüsten Montageanleitung Stromversorgung umrüsten
5.8 S-27 HM von 3 x 208 V~ auf 3 x 400 V~ umrüsten Ausgabe 12/2013
68
5.8 S-27 HM von 3 x 208 V~ auf 3 x 400 V~ umrüsten
HINWEIS: 5
Docken Sie die beiden BE-Wagen ab, bevor Sie den Automaten abschalten. 5
LEBENSGEFAHR 5
Schalten Sie den Automaten ordnungsgemäß ab, wie dies in Abschnitt 1, Seite 11 beschrieben
ist.
Trennen Sie den Automaten von der Netzversorgung.
Verhindern Sie durch geeignete Maßnahmen, dass der Automat während der Umrüstarbeiten
an das Stromnetz angeschlossen werden kann.
Kennzeichnen Sie mit Warnschildern, dass Arbeiten an der elektrischen Anlage durchgeführt
werden.
Montageanleitung Stromversorgung umrüsten 5 Stromversorgung am Automaten S-27 HM/ und am BE-Wagen umrüsten
Ausgabe 12/2013 5.8 S-27 HM von 3 x 208 V~ auf 3 x 400 V~ umrüsten
69
5.8.1 Stromversorgungseinschub ausbauen
Lösen Sie die beiden Innensechskantschrauben (Pos. 2 in Abb. 5 - 8).
Nehmen Sie die Abdeckung ab (Pos. 3 in Abb. 5 - 8).

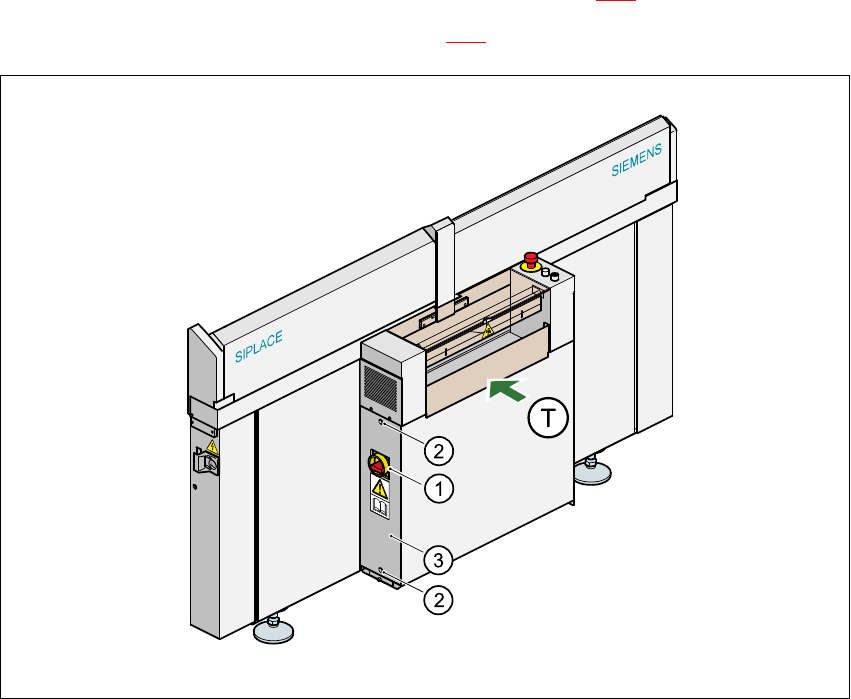

Abb. 5 - 8 Abdeckung über der Stromversorgung abnehmen
(1) Hauptschalter
(2) Innensechskantschraube, 2 Stück
(3) Abdeckung
(T) LP-Transportrichtung 5
5
Lösen Sie die Innensechskantschraube am Fuß des Stromversorgungseinschubs.
Ziehen Sie den Stromversorgungseinschub am Griff aus dem Gehäuse.
Die Anschlüsse der Transformatoren T1 und T2 und der Einschaltstrombegrenzer sind zum
Umverdrahten zugänglich.
