1OM-1732 3-2-13 1208-002 2.3 生产机种的切换 2.3.5 线路板搬运和位置定位状态的确认 在 “ 设定 ” 菜单的 “ 线路板搬送 ” 界面中确认线路板搬运和位置定位状态。 Procedure (1) 随着 “ 界面展开 ” ，显示 “ 线路板移载 ” 界面。 Fig.1C2-9 (2) 从前工序搬入线路板。 Reference 手动搬运线路板时， 请参照 “ 第三章4.1.1手动贴装线路…
1OM-1732
3-2-12
(6)滑动吸嘴储料器挡板，将使用吸嘴全部安装到吸嘴储料器上。
若用力握住此部分，就会导致损坏，
因此请不要使用200g以上的力度。
吸嘴
滑动吸嘴储料器挡板，
安装吸嘴。
正确安装
错误安装
放置吸嘴的状态
吸嘴储料器挡板
Fig.1C2-8
Notice
(a) 请在吸嘴储料器上正确安装吸嘴。
若在吸嘴储料器挡板上放置吸嘴的状态下进行运行，就有可能损
坏装置。
(b) 在吸嘴储料器上安装中异型吸嘴时，请安装为从送料器侧看去吸
嘴刻印位于右侧。
若弄错吸嘴的安装方向，在识别吸嘴时就会显示异常界面，装置
停止。
(7)将吸嘴储料器安装到装置上。
(8)按 [ 吸嘴交换 ] 按钮。
Note
在搭载了吸嘴储料器增设 ( 选项 ) 的装置中，根据在吸嘴储料器增设
( 选项 ) 准备机种切换后的吸嘴，吸嘴收纳和吸嘴贴装连续动作。
(9)按下 [ 动作 ] 按钮，在 10 秒钟内按下操作台的 [START] 按钮，在安装
头贴装吸嘴。
(10)在
“
吸嘴交换
”
界面中，按 [ 吸嘴确认 ] 按钮，再按操作台的 [START]
按钮，确认是否装备了正确的吸嘴。
1208-002
2.3 生产机种的切换
1OM-1732
3-2-131208-002
2.3 生产机种的切换
2.3.5 线路板搬运和位置定位状态的确认
在
“
设定
”
菜单的
“
线路板搬送
”
界面中确认线路板搬运和位置定位状态。
Procedure
(1)随着
“
界面展开
”
，显示
“
线路板移载
”
界面。

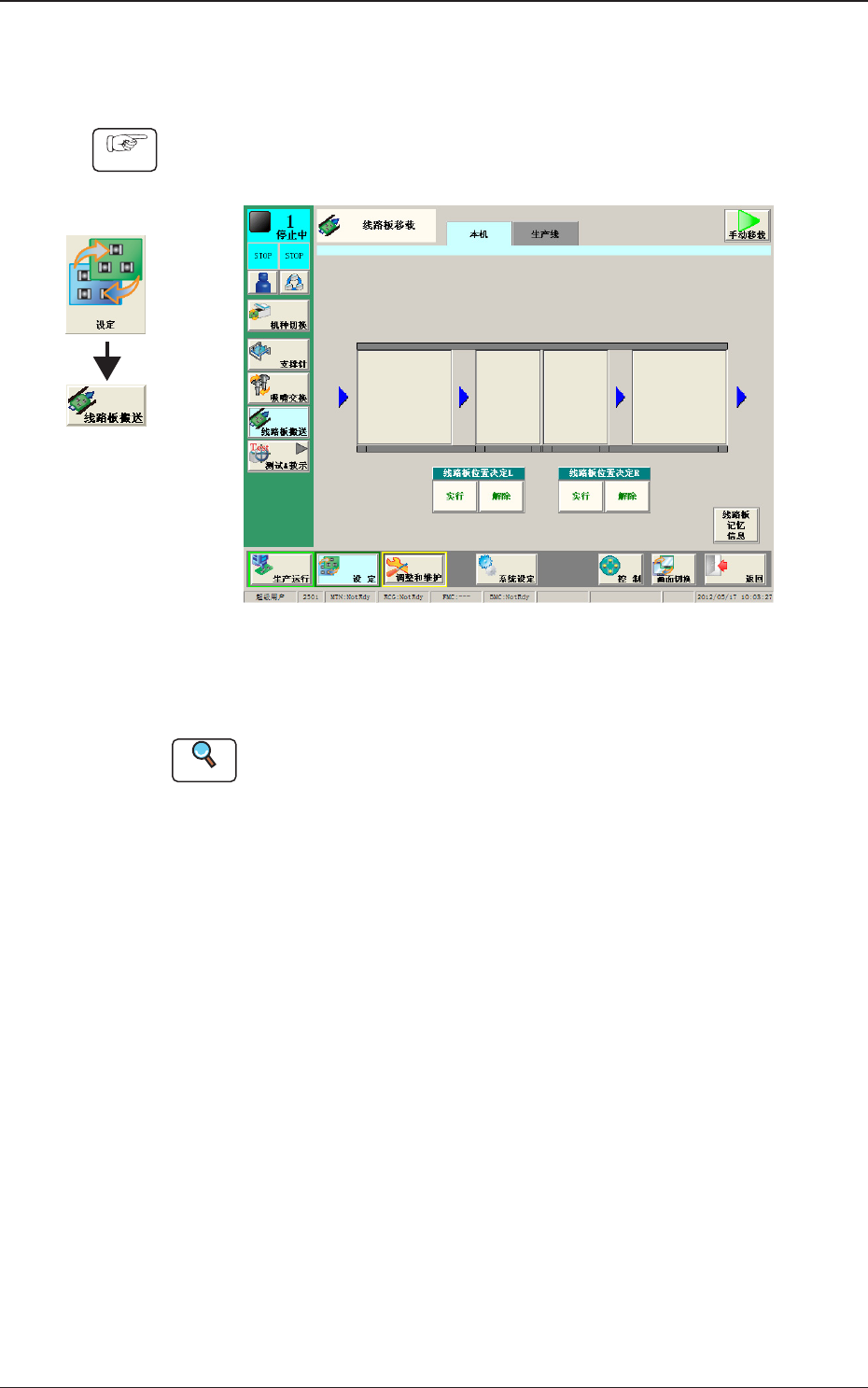

Fig.1C2-9
(2)从前工序搬入线路板。
Reference
手动搬运线路板时，请参照
“
第三章4.1.1手动贴装线路板的步骤
”
章节。
(3)按下图像显示的定位传送带 L 的模块按钮，在 10 秒钟内按操作台的
[START] 按钮，搬运线路板。
(4)确认线路板是否正常传送和传送时有无碰撞或掉落。
(5)按
“
线路板位置决定 L
”
的 [ 实行 ] 按钮，在 10 秒钟内按操作台的
[START] 按钮。
( 支撑台上升。)
(6)按生产运行界面的 [ 机盖 ] 按钮，关闭开关灯。
( 开闭盖锁定被解除。)
界面展开
1OM-1732
3-2-141208-002
2.3 生产机种的切换
(7)打开开闭盖。
注意
马达等负载电源处于 OFF 状态，但由于双手伸进装置内进行
调整作业，因此请充分注意安全。
(8)用手指轻压线路板，确认支撑销位置是否有问题。
(9)关闭开闭盖。
(10)按生产运行界面的 [ 机盖 ] 按钮，打开开关灯。
