1OM-1732
1-3-2
3.2 线路板搬送部 ( 线路板定位部 )
线路板定位部装备了牢固线路板供给部送来的线路板 ( 线路板定位 ) 的机
构。
在线路板定位部，根据线路板程序将安装头移动到已固定的线路板上，进行
元件贴装。
进行机种切换时，有必要进行线路板支撑销的设置、传送带宽度的调整。
Fig.1A3-2
Notice
请不要在线路板定位部放置异物。
以免导致装置故障。
Note
线路板卡在前后工序装置的线路板交接部时，请停止装置运行后去除线路
板。
注意
开始运行前，请确认装置周围 ( 尤其操作侧的相反侧 ) 是否
有人或放有工具和元件之类的物品。
根据与前后工序的排出方式设定，在去除线路板的瞬间移动
传送带，有可能夹伤手指。
1208-002
3.2 线路板搬送部 ( 线路板定位部 )
1OM-1732
1-3-3

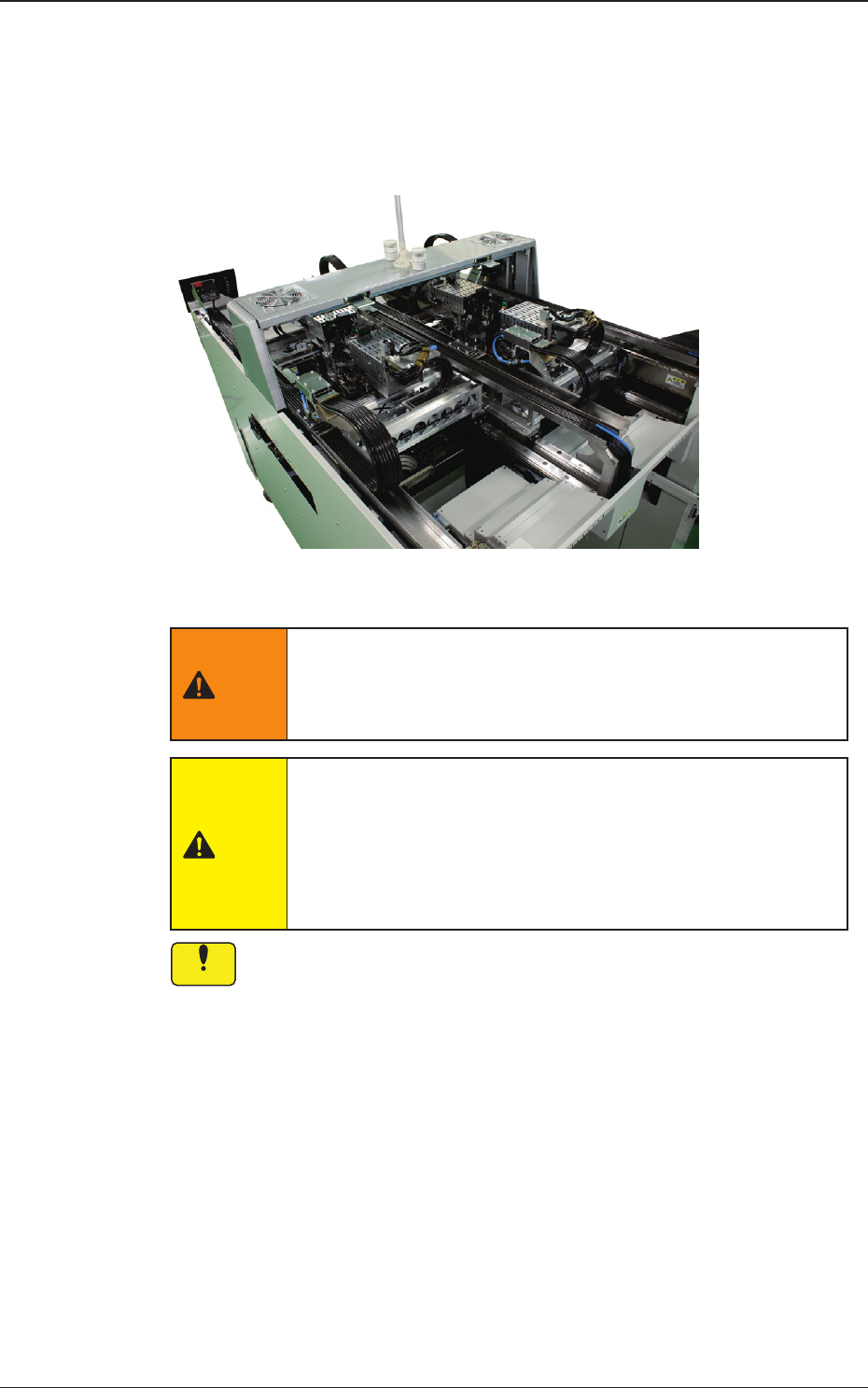

3.3 XY 横梁部
为移动安装头的机构。
安装头往 X 方向及 Y 方向移动，进行吸嘴的装卸、元件的吸取、向线路板贴
装元件等动作。
Fig.1A3-3
警告
心脏起搏器安装者请不要在装置内操作。
本装置的 XY 横梁部使用强力永久磁铁。
心脏起搏器会受到磁性的影响导致重大事故。
注意
注意强磁铁
•
请不要使易带磁性的金属靠近。
以免被磁性吸住而受伤或导致装置故障。
•
请不要使易受磁性影响的物品 ( 磁卡和钟表类 ) 靠近。
强烈的磁性会导致磁卡数据消失、损坏钟表类。
Notice
请不要掉落物品到直线导轨槽内。
以免落下物被可动部夹住，损坏装置。
1208-002
3.3 XY 横梁部
1OM-1732
1-3-4

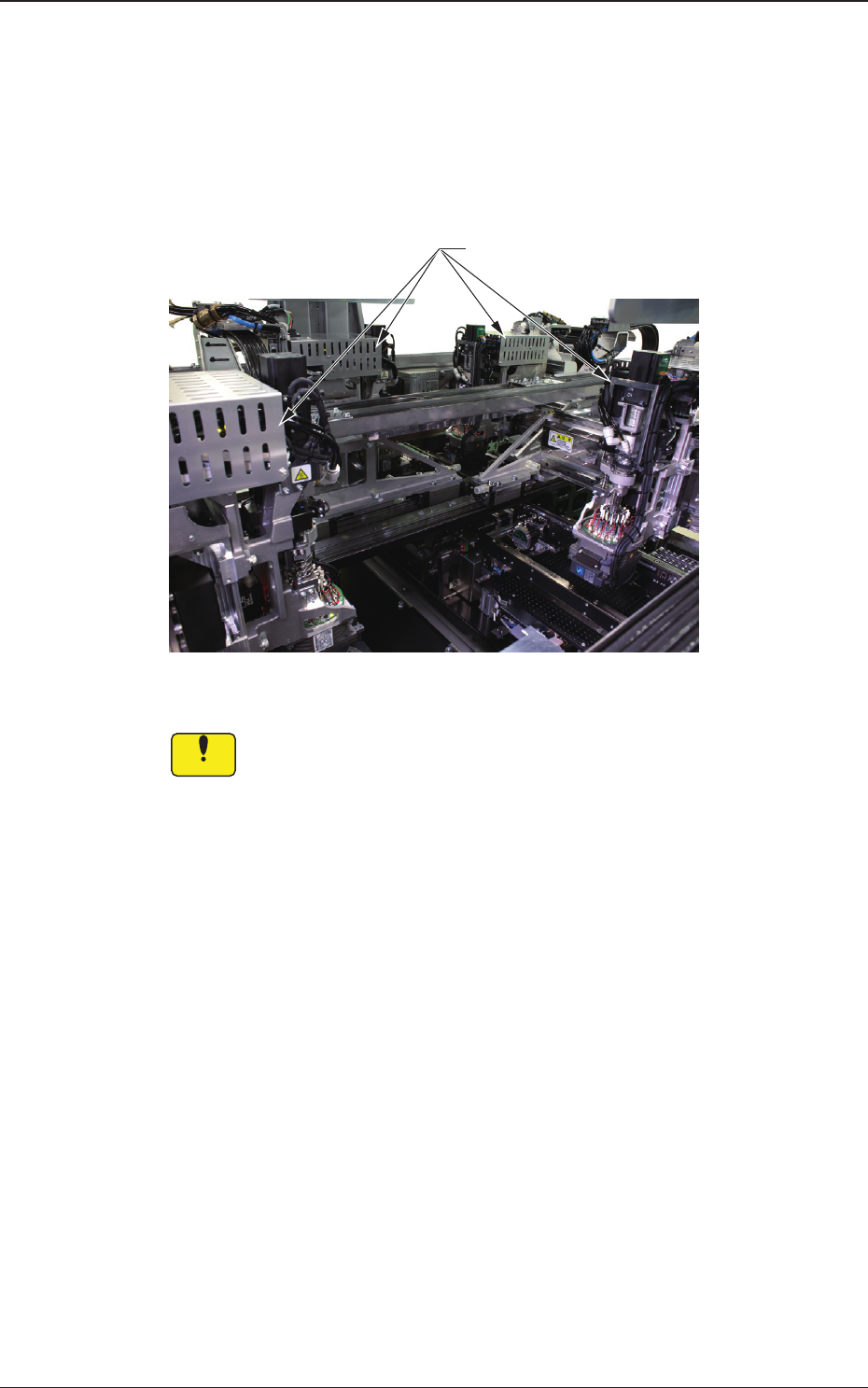

3.4 安装头部
具有将吸嘴吸取的元件贴装到线路板的机构。
安装头共有 4 个，分别配置在 X 轴直线上 (4 个横梁 4 个安装头 )。
各装置安装头有 15 处吸嘴配置位置，最多可安装 15 种吸嘴。
各安装头配备有线性传感器，可进行吸取元件的有无、立起确认和厚度测量。
高速安装头
Fig.1A3-4
Notice
(a) 请不要在安装头的扩散板上沾油、留下划痕。
以免在识别元件时发生异常。
(b) 请不要使磁铁等带磁性的物品靠近吸嘴。
以免在吸取元件、贴装元件时发生异常。
1208-002
3.4 安装头部
