1OM-1732
1-3-5

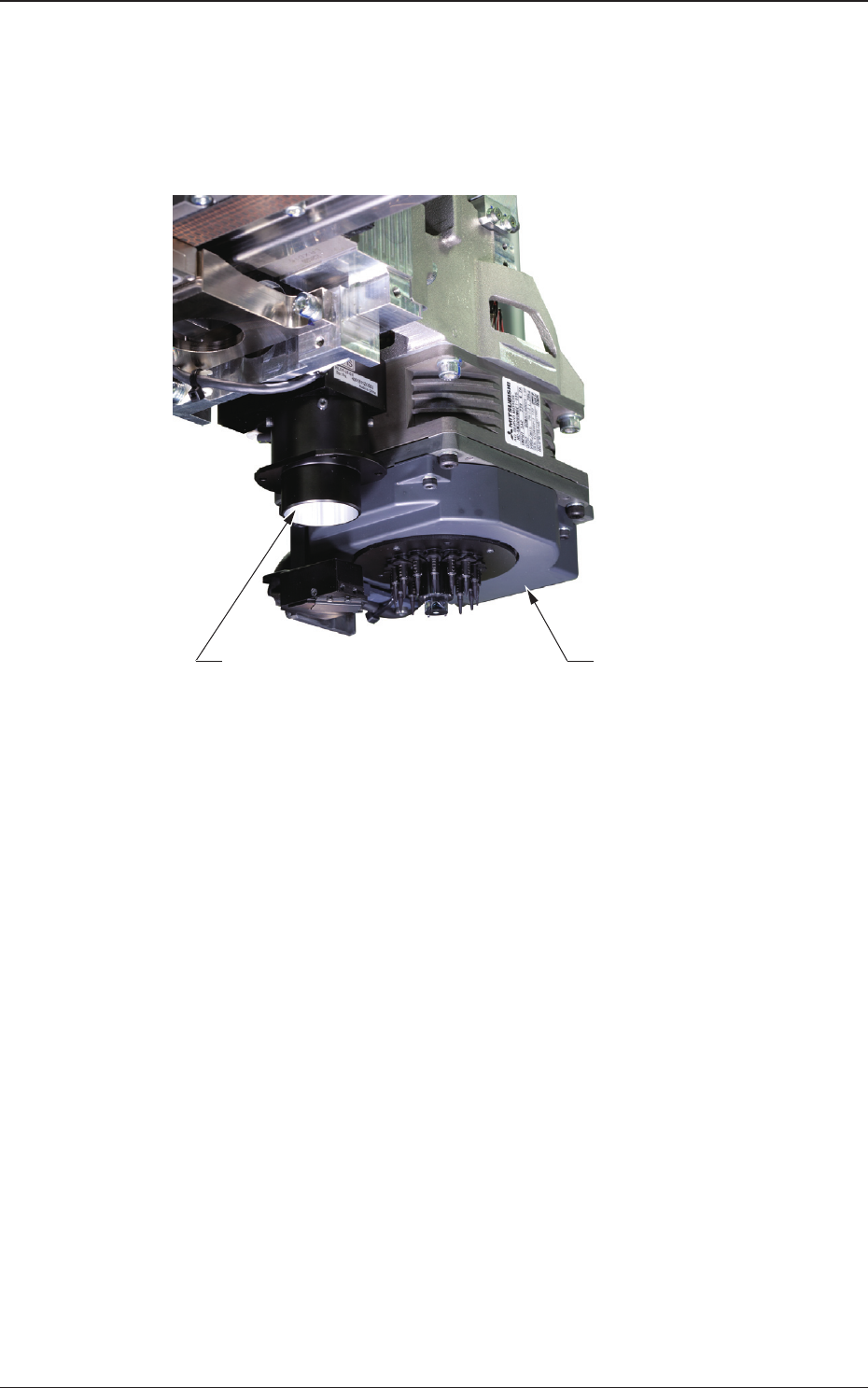

3.5 线路板识别部
各横梁上分别搭载有线路板识别照相机和照明用光源，与安装头成对。
用线路板识别照相机检出设在线路板上线路板识别标记，计算出与识别标记
坐标数据的位置偏离量，自动补正元件的贴装位置。
高速安装头线路板识别照相机
Fig.1A3-5
线路板识别部的主要功能为进行线路板识别标记的位置检出和形状判定，此
外，也进行送料器位置的检出和独立摄像位置补正。
1208-002
3.5 线路板识别部
1OM-1732
1-3-6

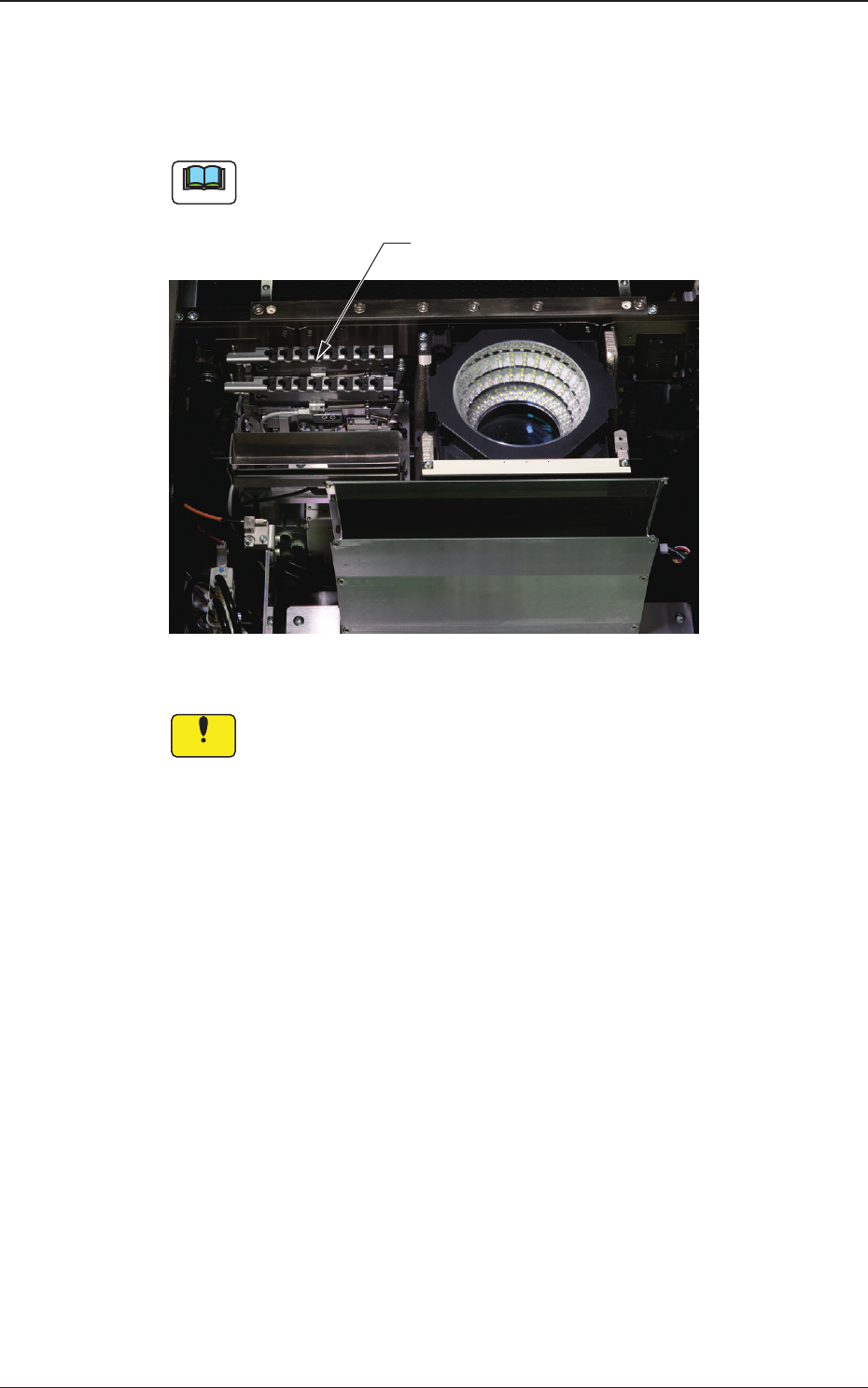

3.6 吸嘴储料器部
为收纳吸嘴的机构。
安装头按线路板程序向吸嘴储料器上移动，装卸使用的吸嘴。
Note
在各模块装有可以标准安装的吸嘴储料器，高速吸嘴储料器时为 2 个。
搭载多个吸嘴储料器时对应为选购件。
高速吸嘴储料器
Fig.1A3-6 高速吸嘴储料器
Notice
(a) 请不要在吸嘴储料器部放置异物。
以免装置发生故障。
(b) 请不要使磁铁等带磁性的物品靠近吸嘴。
以免在吸取元件、贴装元件时发生异常。
1208-002
3.6 吸嘴储料器部
1OM-1732
1-3-7

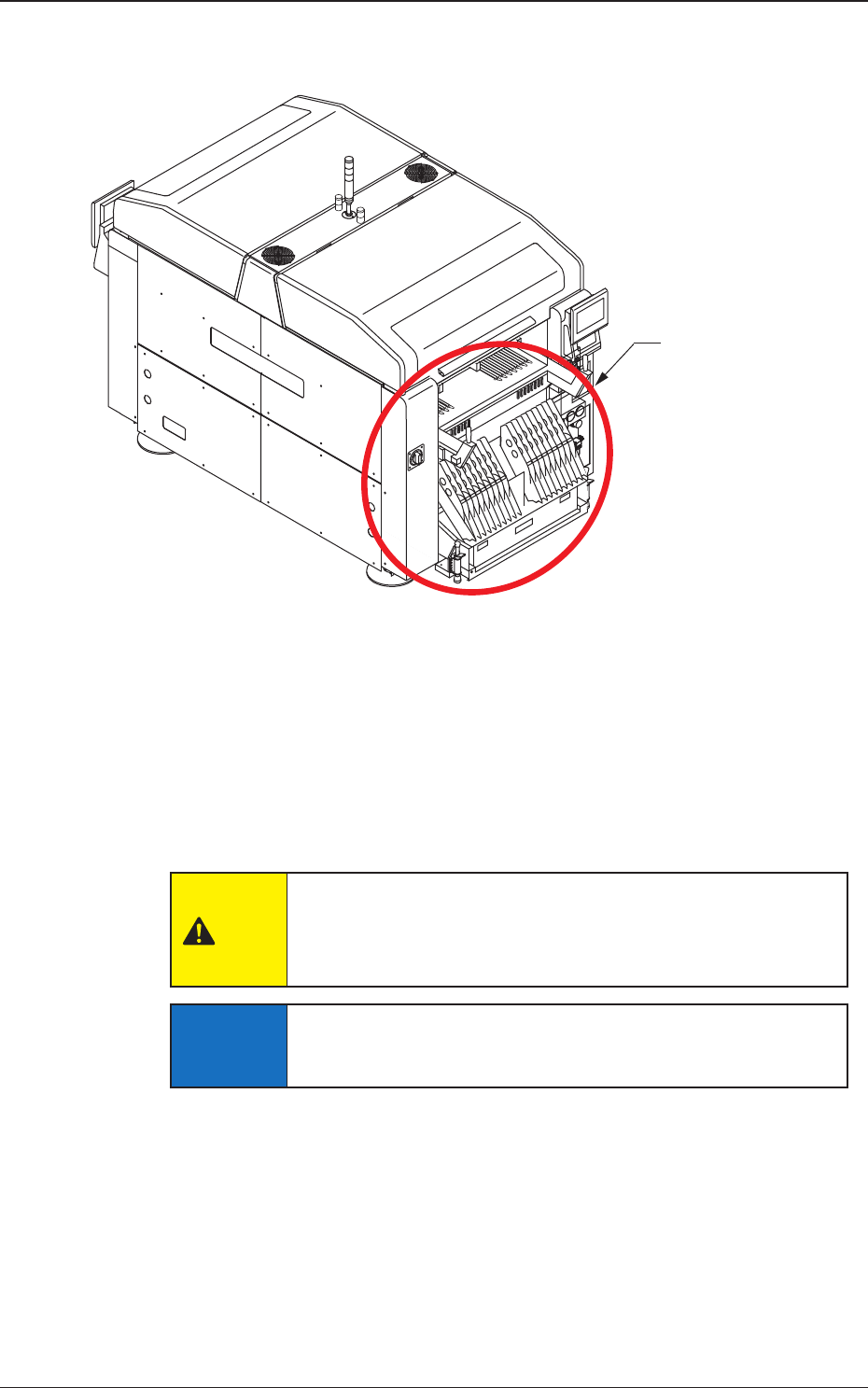

3.7 推车设置部
推车设置部
Fig.1A3-7
推车设置部是安装批量更换推车的机构。
通过安装在批量更换推车的送料器安装台上的带式送料器供给元件。
送料器安装台上贴有标示送料器配置位置的 Fdr No. 板。
发生元件断料或送料器问题等无法再吸取以下元件时，可切换代替通道继续
自动运行 ( 送料器替代运行 )。
此时也可以切换前后横梁的通路。
注意
装卸时请避免带式送料器掉落。
带式送料器掉落可能会导致足部受伤或送料器损坏。
请一台一台使用，注意不要使其掉落。
通知
请在送料器安装台的轨道正确安装带式送料器。
如果安装不良，将导致与安装头部的冲突或吸取异常
1208-002
3.7 推车设置部
