1OM-1732 1-2-7 1206-001 2.2 使用者保护机构 2.2.3 机盖部 危险 装置内有强力可动部和高电压的危险，会导致重大人身事 故。 • 除了有资格的维修人员外他人请不要卸下机盖。 • 请安装机盖后使用装置。 • 机盖被卸下时，请安装。 • 开始运行前，请关闭开闭盖。 • 请不要解除开闭盖的互锁。 警告 进行生产运行和生产运行中，为防止危险，请关闭所有的开 闭盖。 注意 请注意手指被夹住。 • 以免被开闭盖…
1OM-1732
1-2-61208-002
2.2 使用者保护机构
2.2.2.2 机盖锁定开关
机盖锁定开关是允许自动运行的开关，在生产运行界面被设置为 [ 机盖 ] 按
钮。
此 [ 机盖 ] 按钮处于亮灯状态时，开闭盖的电磁锁被锁定，无法打开。
并且，开闭盖处于打开状态时，无法使此开关亮灯。
另外只有此 [ 机盖 ] 按钮亮灯时，无法接通横梁主回路的电源。
横梁主回路的电源是在该开关和相应
“
送料器准备完了开关
”
双方亮灯时可
以接通。
•
机盖锁定开关
开关状态 装置状态
亮灯 作业者锁定开闭盖的状态
•
开闭盖的电磁锁 : 锁定
( 不可进行开闭盖的打开操作 )
亮灯
开关 ON 开关 ON
灭灯
开关状态 装置状态
消灯 作业者解除开闭盖锁定的状态
•
开闭盖的电磁锁 : 解除锁定
( 可进行开闭盖的开闭操作 )
1OM-1732
1-2-71206-001
2.2 使用者保护机构
2.2.3 机盖部
危险
装置内有强力可动部和高电压的危险，会导致重大人身事
故。
•
除了有资格的维修人员外他人请不要卸下机盖。
•
请安装机盖后使用装置。
•
机盖被卸下时，请安装。
•
开始运行前，请关闭开闭盖。
•
请不要解除开闭盖的互锁。
警告
进行生产运行和生产运行中，为防止危险，请关闭所有的开
闭盖。
注意
请注意手指被夹住。
•
以免被开闭盖夹住手指而受伤。
•
请握紧把手慢慢进行开闭动作。
1OM-1732
1-2-81208-002
2.2 使用者保护机构

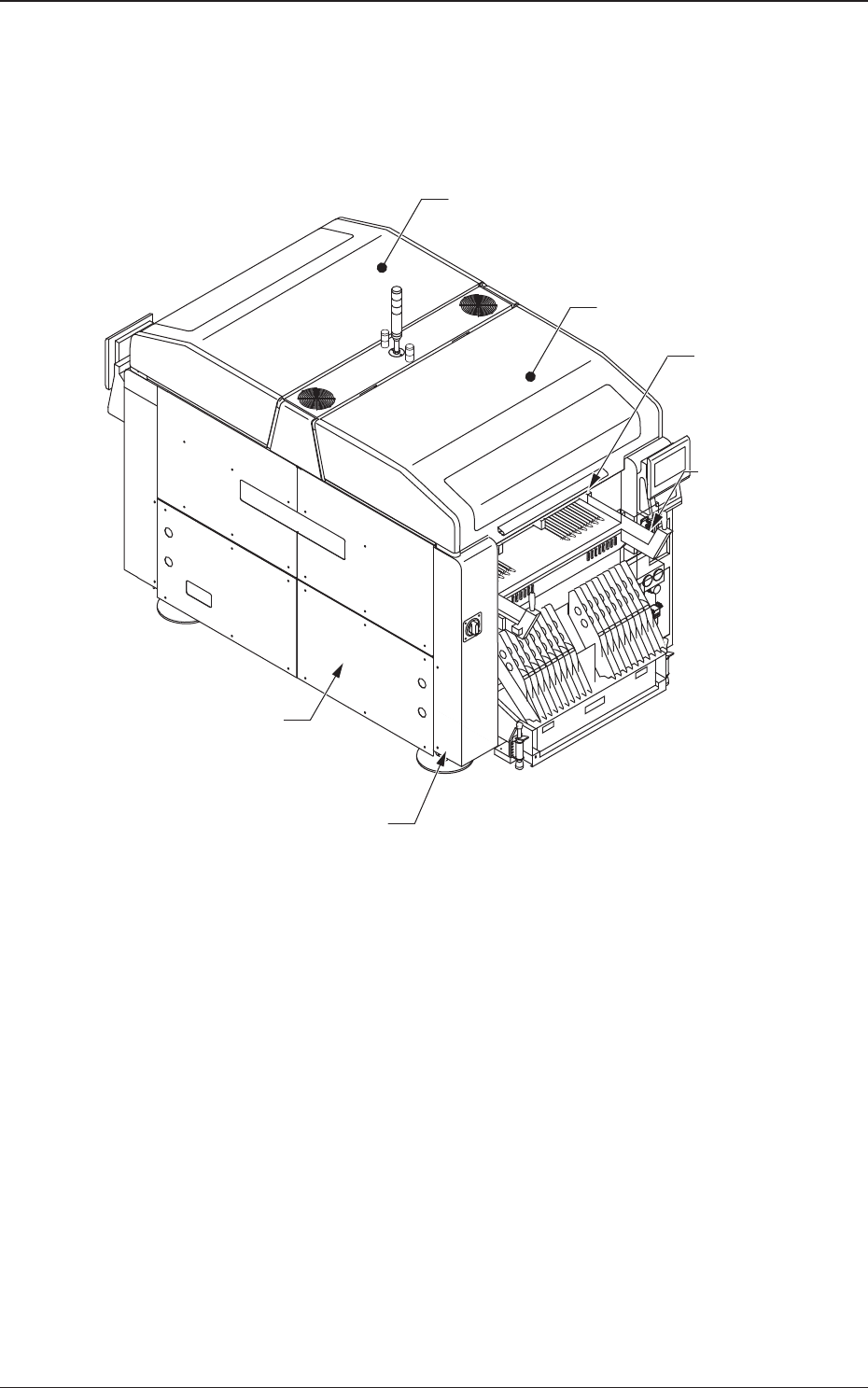

为防止生产运行中的危险，不让身体某部和衣服、物体接触到装置内部可动
部，装备有横梁上部的开闭盖、架台周围的安全盖。
开闭盖装备有互锁，关闭开闭盖时，按生产运行界面的 [ 机盖 ] 按钮亮灯，
运行互锁，将无法打开开闭盖。
安全盖
(架台周围)
开闭盖(横梁上部)
开闭盖(横梁上部)
装置正面
电子元件收纳部机盖
(架台周围)
安全盖(架台周围)
把手
Fig.1A2-5
开闭盖装备有互锁开关，关闭开闭盖时，按生产运行界面的 [ 机盖 ] 按钮亮
灯，运行互锁，将无法打开开闭盖。
