1OM-1732 1-3-1 3. 进行表面实际贴装的机构 3.1 相关单元的配置图 XY 横梁部 线路板搬送部 吸嘴储料器部 元件识别部 线路板识别部 安装头部 线路板定位部 Fig.1A3-1 1208-002 3. 进行表面实际贴装的机构
1OM-1732
1-2-161206-001
1OM-1732
1-3-1
3. 进行表面实际贴装的机构

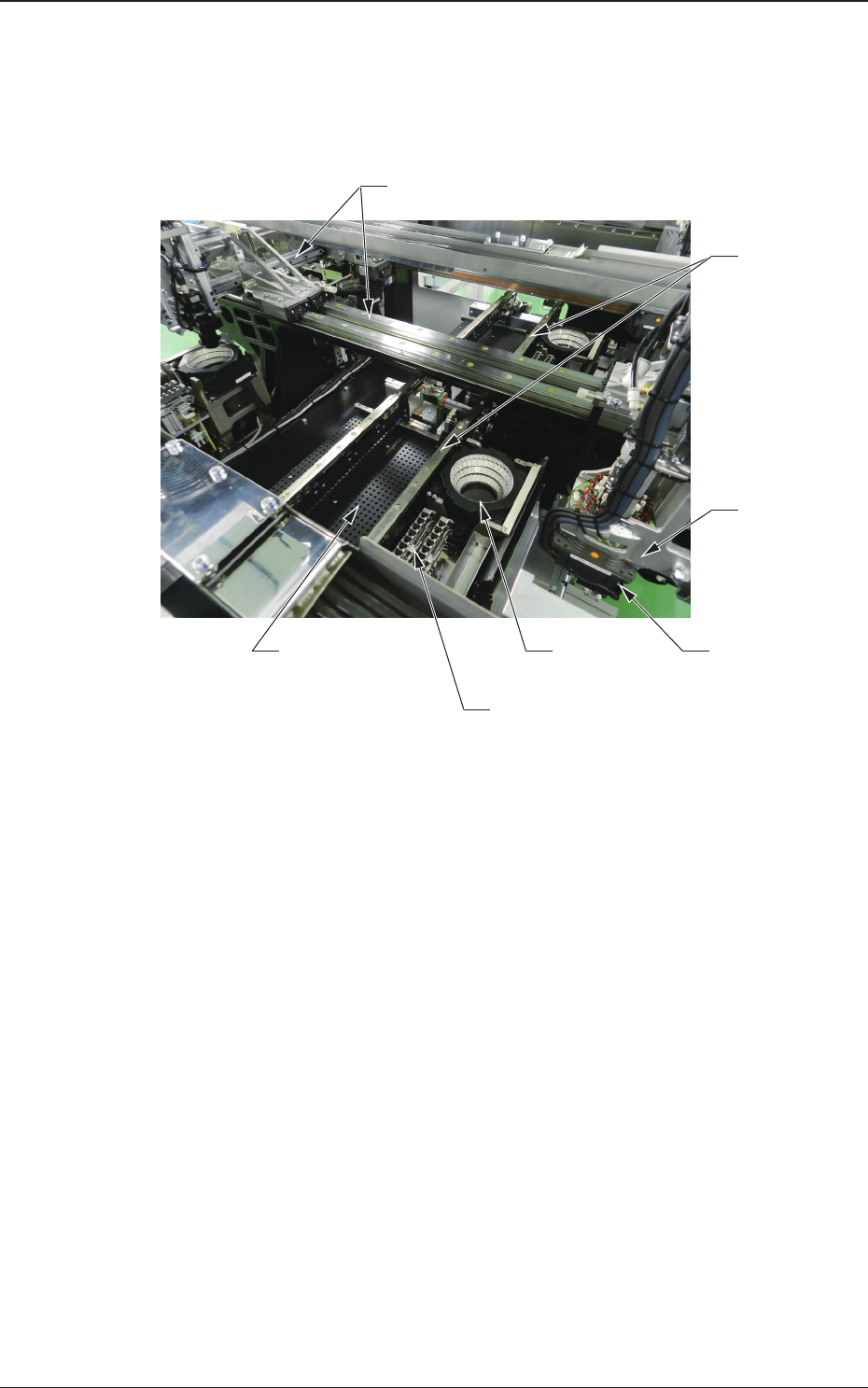

3.1 相关单元的配置图
XY 横梁部
线路板搬送部
吸嘴储料器部
元件识别部 线路板识别部
安装头部
线路板定位部
Fig.1A3-1
1208-002
3. 进行表面实际贴装的机构
1OM-1732
1-3-2

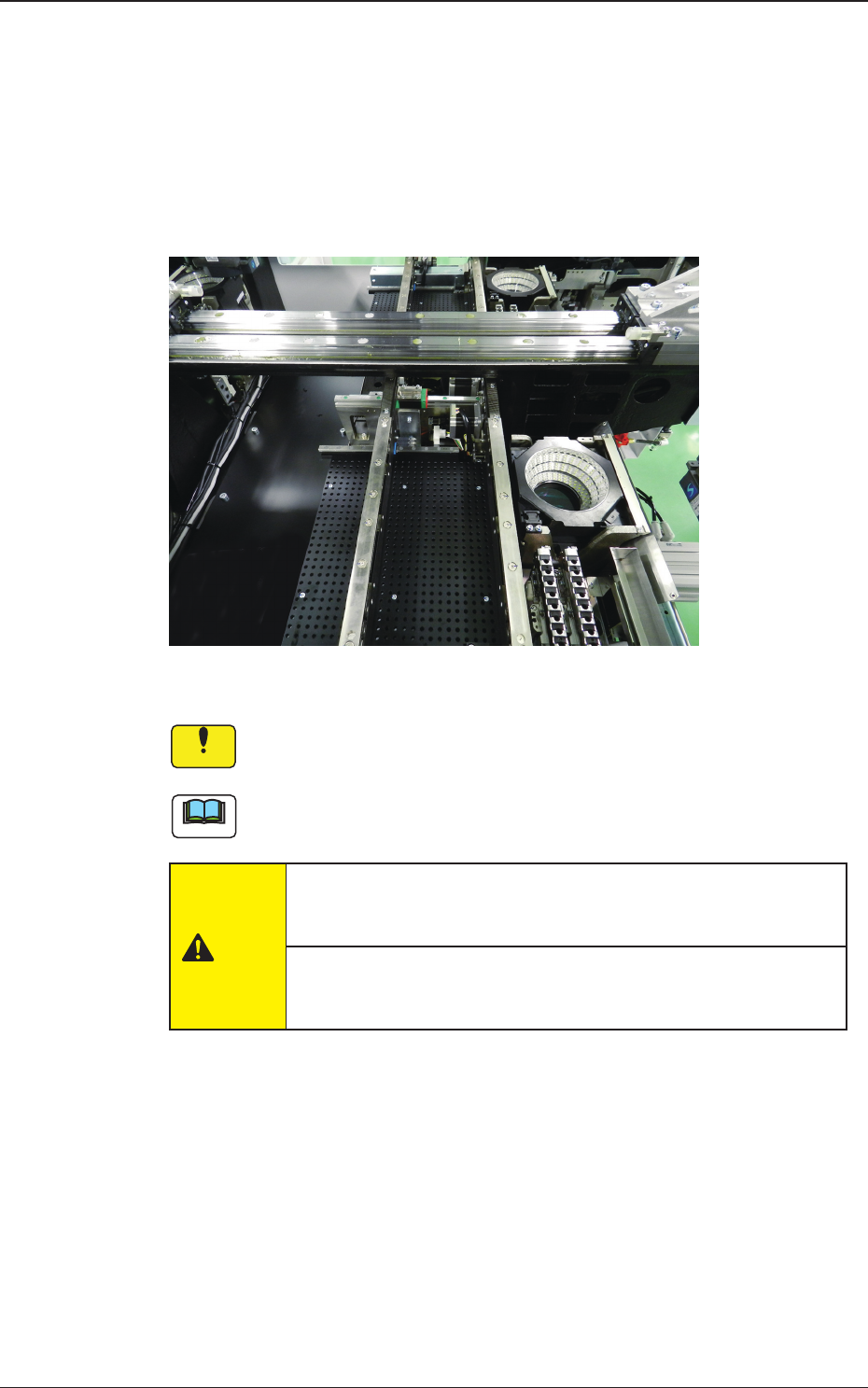

3.2 线路板搬送部 ( 线路板定位部 )
线路板定位部装备了牢固线路板供给部送来的线路板 ( 线路板定位 ) 的机
构。
在线路板定位部，根据线路板程序将安装头移动到已固定的线路板上，进行
元件贴装。
进行机种切换时，有必要进行线路板支撑销的设置、传送带宽度的调整。
Fig.1A3-2
Notice
请不要在线路板定位部放置异物。
以免导致装置故障。
Note
线路板卡在前后工序装置的线路板交接部时，请停止装置运行后去除线路
板。
注意
开始运行前，请确认装置周围 ( 尤其操作侧的相反侧 ) 是否
有人或放有工具和元件之类的物品。
根据与前后工序的排出方式设定，在去除线路板的瞬间移动
传送带，有可能夹伤手指。
1208-002
3.2 线路板搬送部 ( 线路板定位部 )
