3 Graficzny interfejs u ż ytk ownika SIPLACE Instrukcja obs ł ugi oprogramowania SR 603.xx 3.3 Interfejs u ż ytkownika -Ekrany i menu Wydanie 12/2006 PL 40 Tryb pracy... 3 Za pomoc ą tej opcji menu otwiera si ę okno dial…
SIPLACE Instrukcja obsługi oprogramowania SR 603.xx 3 Graficzny interfejs użytkownika
Wydanie 12/2006 PL 3.3 Interfejs użytkownika -Ekrany i menu
39
WSKAZÓWKA
Na poziomie dostępu "Operator" mogą być uaktywniane lub dezaktywowane tylko opcje dla
interfejsu transportu. 3
Aby uaktywnić lub dezaktywowaćopcje jednego z obszarów roboczych lub aby wyświetlić jego
konfigurację, możesz kliknąć na odpowiednią zakładkę, aby przełączyć system wyświetlania na
wymagany obszar roboczy (patrz następujący przykład dla OR1). 3
3

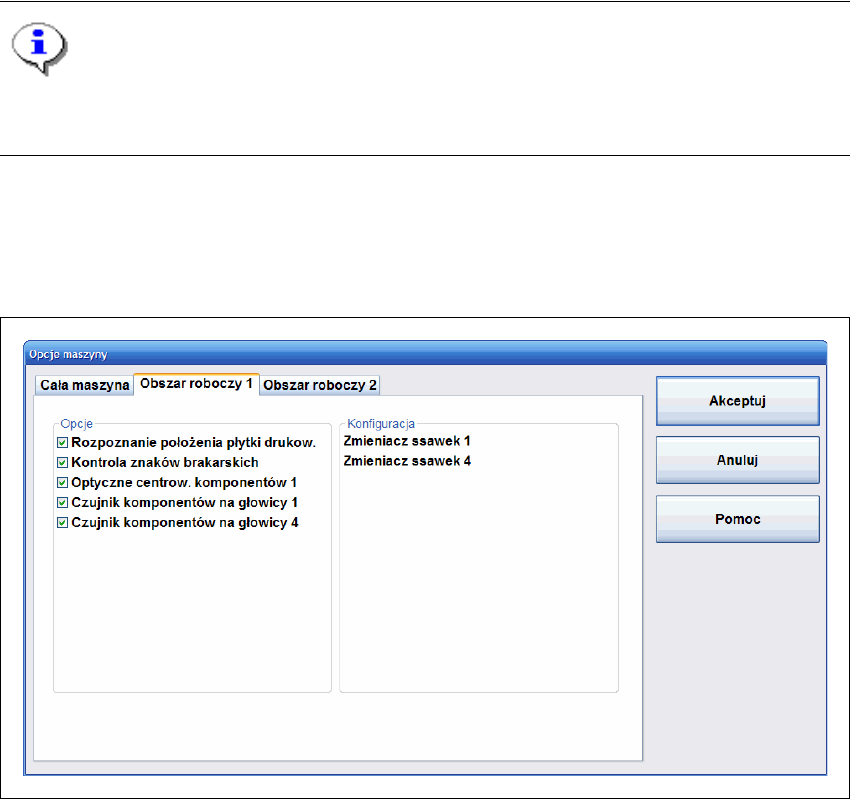

Rys. 3.3 - 2 Okno dialogowe "Opcje maszyny - Obszar roboczy 1" (na przykładzie SIPLACE X3)
Poziom dostępu... 3
Za pomocą tej opcji menu otwiera się okno dialogowe "Poziom dostępu". W tym oknie może być
ustawiany poziom dostępu. 3
Niektóre funkcje interfejsu użytkownika mogą być ochronione przed nieodpowiednimi czynnoś-
ciami przez ustawienie poziomu dostępu i, dodatkowo, przez ustalenie słowa kluczowego (hasła).
Funkcje, które są niedostępne na określonym poziomie dostępu, nie mogą być wywoływane, po-
nieważ odpowiednie przyciski, pola wyboru, pola opcji lub polecenia menu zostają dezaktywo-
wane lub nie są wyświetlane. 3
Do dyspozycji są następujące poziomy dostępu: "Operator", "Ustawiacz" i "Fachowiec służby
serwisowej". Hasła mogą być ustalane dla poziomów dostępu "Ustawiacz" i "Fachowiec służby
serwisowej". 3
3 Graficzny interfejs użytkownika SIPLACE Instrukcja obsługi oprogramowania SR 603.xx
3.3 Interfejs użytkownika -Ekrany i menu Wydanie 12/2006 PL
40
Tryb pracy... 3
Za pomocą tej opcji menu otwiera się okno dialogowe "Tryb pracy". W tym oknie może być usta-
wiany tryb pracy. Ustawienie trybu pracy ustala, w jaki sposób stacja musi być wyposażana w
niezbędne dane montażu. 3
Tryby pracy: 3
Praca samodzielna (służy tylko do celów testowania)
W tym trybie pracy maszyna pracuje bez nadrzędnego komputera (systemu programowania). Do
celów testowanioa i serwisu na dysku twardym komputera stacji roboczej są zapisane dane dla
różnych typów płytek drukowanych (programy montażowe) które w przypadku trybu pracy "Praca
samodzielna" mogą być ładowane w razie potrzeby za pomocą opcji menu "Nowa płytka druko-
wana...". 3
SIPLACE Pro
Nawiązuje połączenie z systemem programowania SIPLACE Pro. 3
3
Nowa płytka drukowana... 3
Za pomocą opcji menu "Nowa płytka drukowana..." otwiera się okno dialogowe, w którym są
wyświetlane wybieralne typy płytek drukowanych zapisane na komputerze stacji roboczej.
W przypadku transportera podwójnego należy najpierw, przed wyborem typu płytki drukowanej,
ustalić tor transportera, dla którego muszą być ładowane dane dla typu płytki drukowanej. Dla
tego samego typu płytki drukowanej mogą być ustalane także oba tory transportera.
WSKAZÓWKA
Opcja menu "Nowa płytka drukowana..." może być wywoływana tylko w trybie pracy "Praca
samodzielna". 3
SIPLACE Instrukcja obsługi oprogramowania SR 603.xx 3 Graficzny interfejs użytkownika
Wydanie 12/2006 PL 3.3 Interfejs użytkownika -Ekrany i menu
41
Opcje oprogramowania... 3
Za pomocą tej opcji menu mogą być uaktywniane polecenia testowania (funkcje testowania) w
celu kontroli różnych komponentów maszyny. 3
WSKAZÓWKA
Wywoływanie tej opcji menu jest możliwe tylko na poziomie dostępu "Fachowiec służby
serwisowej". 3
OSTRZEŻENIE
Ustawianie i wykonywanie polecenia testowania mogą być przeprowadzane tylko przez fachowca
służby serwisowej. 3
3

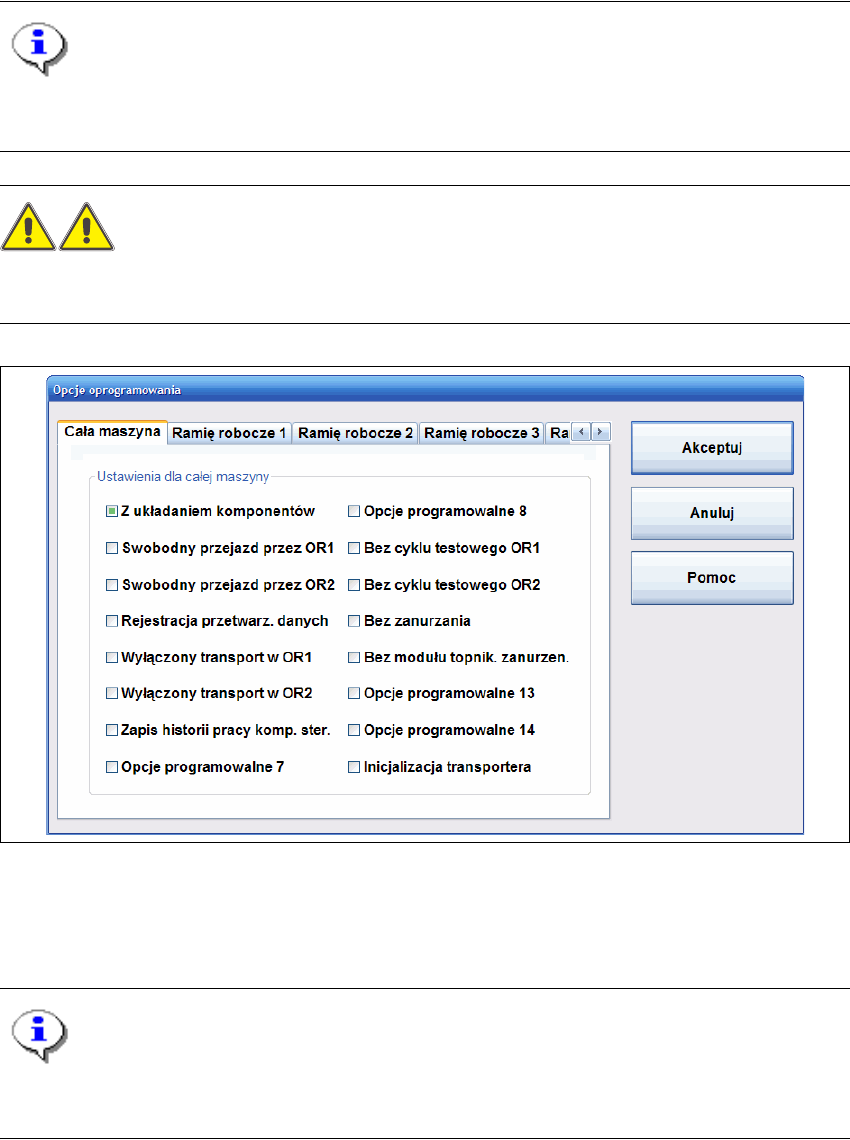

Rys. 3.3 - 3 Okno dialogowe "Opcje oprogramowania" (na przykładzie SIPLACE X4)
Przez kliknięcie na odpowiednią zakładkę możesz dokonać przełączenia na wyświetlanie
wymaganych komponentów maszyny (patrz powyższy przykład dla "Cała maszyna"). 3
WSKAZÓWKA
W przypadku ponownego ładowania stacji następuje resetowanie opcji oprogramowania na ich
ustawienia pierwotne. 3
