SIPLACE Instrukcja obsługi oprogramowania SR 603.xx 6 Nowe funkcjonalności
Wydanie 12/2006 PL 6.8 Rozszerzenie kreatora formy obudowy
83
6.8 Rozszerzenie kreatora formy obudowy
Kreator formy obudowy jest wbudowany do systemu SIPLACE Vision i umożliwia proste
sporządzanie opisów komponentów, dla których jest potrzebne ustalanie danych geometrycz-
nych. Nie jest przy tym potrzebne ręczne wprowadzanie danych dla pojedynczych charakterystyk
(nóżek, kulek, grup nóżek, grup kulek), ponieważ mogą one być ustalane automatycznie przez
kamerę. 6
Werjse od 603.01 i wyżej zawierają kreator formy obudowy rozszerzony o typy charakterystyk
"Róg", "Otwór" i "Ołówek centrujący". Typy charakterystyk "Róg", "Otwór" używane są przede
wszystkim przy pomiarach komponentów typuShield. Przed rozpoznaniem charakterystyk zostaje
wybrana forma obudowy "Nonstandard" z odpowiednim typem charakterystyki "Róg" lub
"Otwór". 6
. 6
Uruchom kreatora formy obudowy: 6

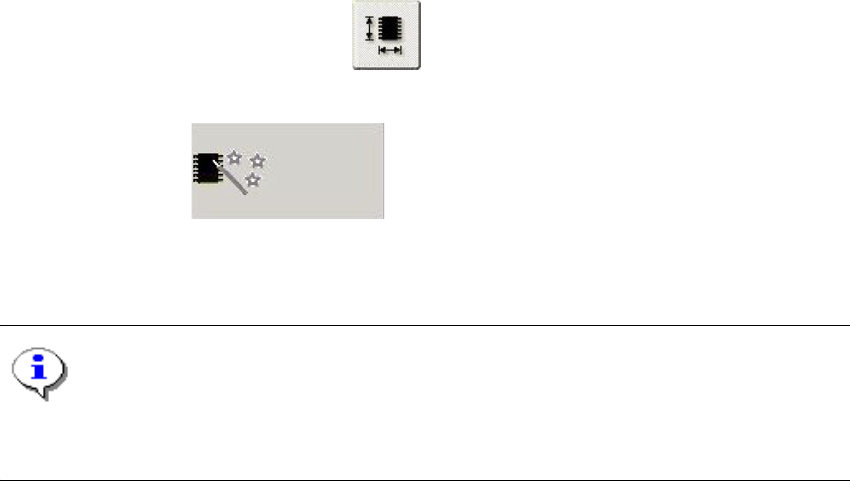

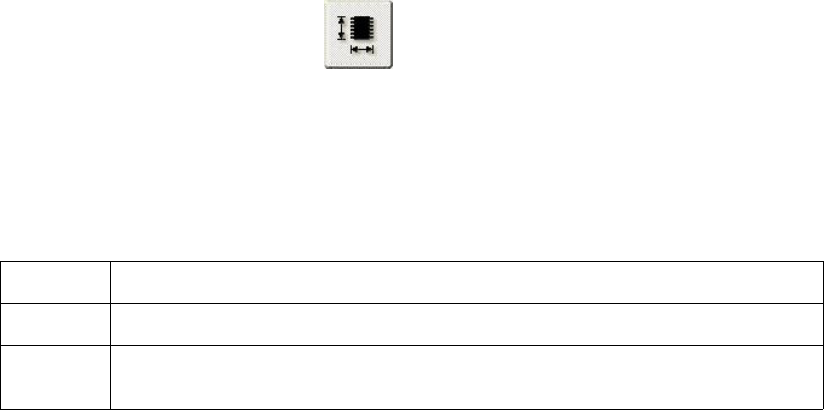

Æ Kliknij w SIPLACE Vision na symbol , aby otworzyć ekran
"Geometria obiektu pomiaru".
Æ Kliknij na przycisk "Kreator formy obudowy".
Kreator formy obudowy jest uruchamiany.
6
WSKAZÓWKA
Dokładniejszy opis funkcji i czynności przy pracy z kreaotorem formy obudowy znajdziesz w
pomocy online dla SIPLACE Vision. 6
6.8.1 Ograniczenia
– Dla kreatora formy obudowy jest niezbędna licencja. Uaktywnienie kreatora wymaga wpro-
wadzenia w SIPLACE Pro odpowiedniego klucza licencyjnego.
6
6 Nowe funkcjonalności SIPLACE Instrukcja obsługi oprogramowania SR 603.xx
6.9 Rozpoznawanie położenia przekręconych komponentów Wydanie 12/2006 PL
84
6.9 Rozpoznawanie położenia przekręconych
komponentów
Komponenty leżące w podajnikach lub paletach w przekręconym położeniu nie są w normalnym
przypadku miontowane, lecz zostają odrzucone. Tego należy jednak unikać przede wszystkim w
przypadku kosztownych komponentów. Dlatego w systemie SIPLACE Vision może być uak-
tywniona funkcja "Orientacja" w celu ustalania położenia komponentów o określonej formie obu-
dowy (np. BGA). Jeśli ta funkcja została uaktywniona, przekręcone komponenty zostają
rozpoznane przez system Vision i ustawione w odpowiednim położeniu umożliwiającym ich
prawidłowy montaż. 6
Uaktywnienie funkcji "Orientacja" i ustawianie parametrów: 6
6
Æ Kliknij w SIPLACE Vision na symbol , aby otworzyć ekran
"Geometria obiektu pomiaru".
Æ Wybierz w liście parametrów zapis "Orientacja".
Æ Ustaw następnie za pomocą przycisków Plus/Minus wymagany parametr dla rozpoznawania
położenia.
Możliwe jest ustawianie następujących parametrów: 6
6
Ważne wskazówki: 6
Uaktywniaj funkcję "Orientacja" tylko wówczas, 6
– gdy oczekujesz, że komponenty mogą być transportowane na podajniku w niewłaściwym
położeniu (np. komponenty w paletach).
– gdy np. w przypadku kosztownych komponentów prawidłowe położenie komponentów jest
ważniejsze niż osiągnięcie możliwie krótkiego czasu montażu.
–gdy układ wyprowadzeń umożliwia ustalenie orientacji..
1 Ustawienie standardowe - bez sprawdzenia położenia.
2 Przy sprawdzeniu położenia zostają rozpoznane przekręcone o 180° komponenty.
4, 6, 8
Przy sprawdzeniu jest możliwe różnicowanie 4, 6 lub 8 różnych położeń (kątów
przekręcenia) komponentu.
SIPLACE Instrukcja obsługi oprogramowania SR 603.xx 6 Nowe funkcjonalności
Wydanie 12/2006 PL 6.9 Rozpoznawanie położenia przekręconych komponentów
85
WSKAZÓWKA
Dokładniejszy opis uaktywniania funkcji "Orientacja" oraz ustawiania parametrów znajdziesz w
pomocy online dla SIPLACE Vision. 6
6.9.1 Niezbędne warunki
– Przy uaktywnionej funkcji "Orientacja" musi być uaktywniony również tryb kontroli.
– W celu rozpoznawania przekręcenia komponenty muszą wykazywać asymetryczny podział
charakterystyk.
6.9.2 Ograniczenia
– W przypadku głowicy Twin Head dodatkowy pomiar podczas ustalenia położenia kompo-
nentów może spowodować znaczne przedłużenie czasu montażu.
– W przypadku głowicy C&P20 ścisłość montażu może mniejsza, jeśli komponent nie wykazuje
oczekiwanej orientacji.
–Jeśli jest konieczne obrócenie komponentu o 180°, nie może być zachowana wymagana
ścisłość kąta.
6
