6 Nowe funkcjonalności SIPLACE Instrukcja obsługi oprogramowania SR 603.xx
6.1 Wsparcie typów maszyny SIPLACE D1 i SIPLACE D2 (seria D) Wydanie 12/2006 PL
74
6.1.2 SIPLACE D2
Maszyny SIPLACE D2 są wyposażone w dwa ramienia robocze, przy czym na każdym jest
skonfigurowana jedna głowica rewolwerowa. Wspierana jest modułowość głowicy (patrz tabelę
6.1 - 2). Dla każdej głowicy montażowej może być konfigurowany jeden zmieniacz ssawek. 6
– Zmieniacz ssawek dla głowicy rewolwerowej 12-pozycyjnej może posiadać maksymalnie
6 magazynów 12-uchwytowych uchwytach każdy, a dla głowicy rewolwerowej 6-pozycyjnej -
maksymalnie 4 magazyny 6-uchwytowe. Magazyny są montowane na odpowiednim nośniku
w jednym szeregu.
6
Tab. 6.1 - 2 Możliwe konfiguracje głowicy SIPLACE D2
Ramię robocze 1 Ramię robocze 2
Głowica RV 12-pozycyjna Głowica RV 12-poz. (Standard)
Głowica RV 12-pozycyjna Głowica RV 6-pozycyjna
SIPLACE Instrukcja obsługi oprogramowania SR 603.xx 6 Nowe funkcjonalności
Wydanie 12/2006 PL 6.2 Rozszerzenie modułowości głowicy dla SIPLACE X3 i X4
75
6.2 Rozszerzenie modułowości głowicy dla SIPLACE
X3 i X4
Rozszerzona modułowość głowicy dla SIPLACE X3 i X4 umożliwia stosowanie Twin Head również
w obszarach roboczych wyposażonych o 2 ramionach roboczych (patrz rozdział 6.5). Za pomocą
inteligentnej synchronizacji ramion roboczych oba ramienia roboczych obszaru roboczego pracują
także równolegle w kombinacji z Twin Head. Możliwe konfiguracje dla poszczególnych typów mas-
zyny serii X podane są w następującej tabeli. 6
Tab. 6.2 - 1 Modułowość głowicy SIPLACE, seria X
6
Typ
maszyny
Obszar roboczy 1 Obszar roboczy 2
Ramię robocze 1 Ramię robocze 4 Ramię robocze 2 Ramię robocze 3
SIPLACE X2
RV 6 / RV 12 / TH /
C&P20
TH
RV 6 / RV 12 / C&P20 RV 6
RV 12 / C&P20 RV 12
C&P20 C&P20
SIPLACE X3
RV 6 RV 6 TH
RV 6 TH TH
RV 12 RV 12 TH
RV 12 TH TH
TH TH TH
C&P20 C&P20 TH
RV 6 RV 6 RV 6
RV 12 RV 6 RV 6
RV 12 RV 12 RV 6
RV 12 RV 12 RV 12
C&P20 C&P20 RV 6
C&P20 C&P20 RV 12
C&P20 C&P20 C&P20
SIPLACE X4
RV 6 / RV 12 RV 6 / RV 12 RV 6 / RV 12 RV 6 / RV 12
C&P20 C&P20 RV 6 / RV 12 RV 6 / RV 12
C&P20 C&P20 C&P20 C&P20
RV 12 TH TH RV 12
TH TH TH TH
RV 6 TH TH RV 6
RV 6 / RV 12 / TH TH TH RV 6 / RV 12 / TH
6 Nowe funkcjonalności SIPLACE Instrukcja obsługi oprogramowania SR 603.xx
6.3 Moduł P&P Wydanie 12/2006 PL
76
6.3 Moduł P&P
Moduł P&P jest używany w maszynach typu SIPLACE D1 (patrz rozdział 6.1.1) i pracuje analo-
gicznie jak Twin Head według zasady Pick&Place. Moduł P&P posiada przeciwieństwie do Twin
Head tylko jeden segment. 6
6

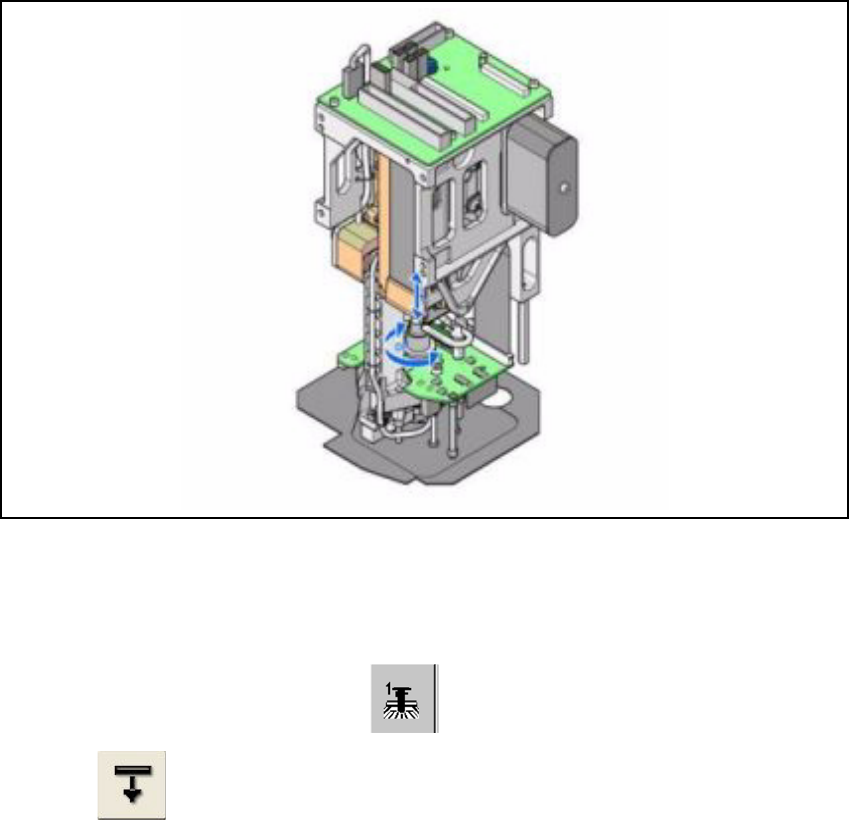

Rys. 6.3 - 1 Moduł P&P
6
Otwieranie ekranu "Funkcje modułu P&P": 6
Æ Kliklnij na ekranie głównym na symbol dla "ramienia roboczego 1" i następnie na
symbol , aby otworzyć ekran "Funkcje modułu P&P".
