SIPLACE Instrukcja obsługi oprogramowania SR 603.xx 6 Nowe funkcjonalności
Wydanie 12/2006 PL 6.4 Waffle Pack Changer (WPC)
79
6

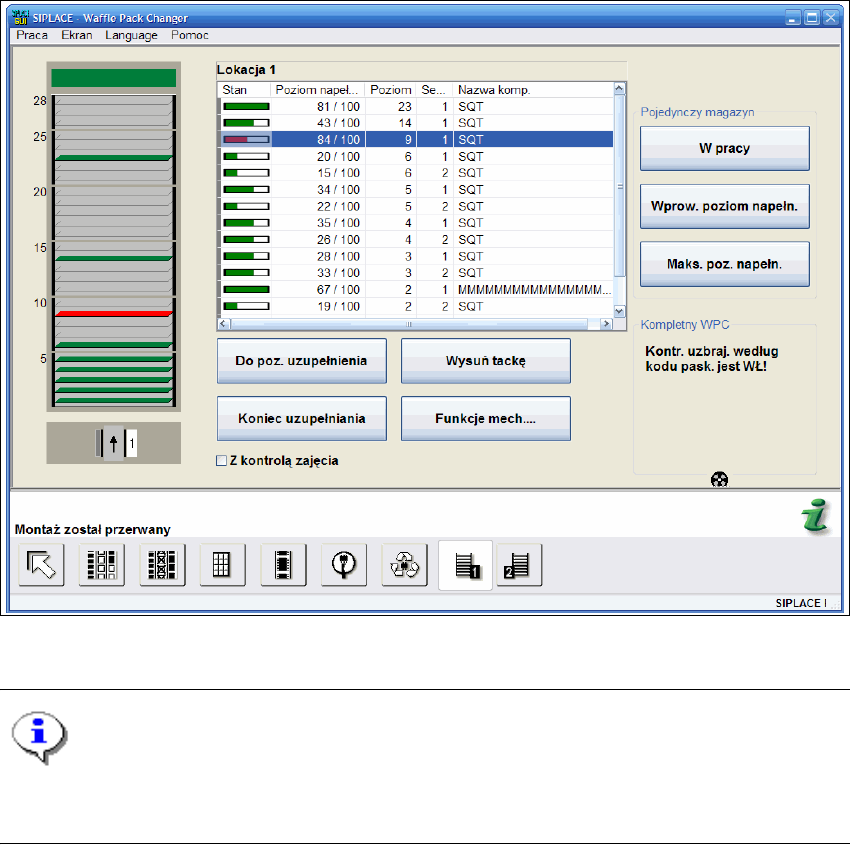

Rys. 6.4 - 1 Ekran "Waffle Pack Changer"
WSKAZÓWKA
Dokładniejszy opis dalszych czynności przy pracy z Waffle Pack Changer znajdziesz w pomocy
online dla stacji. 6
6.4.1 Ograniczenia
– Waffle Pack Changer może być ustawiany tylko na SIPLACE D1 i tylko na lokacji 1.
–Jeśli na lokacji 1 jest ustawiony Waffle Pack Changer, nie może tam być użyty żaden zmie-
niacz ssawek.
– Opcja "Kontrola poziomu zapasów" nie jest obsługiwana dla Waffle Pack Changer.
6
6 Nowe funkcjonalności SIPLACE Instrukcja obsługi oprogramowania SR 603.xx
6.5 Twin Head w obszarach roboczych o dwóch ramieniach roboczych Wydanie 12/2006 PL
80
6.5 Twin Head w obszarach roboczych o dwóch
ramieniach roboczych
W celu zapewnienia zgodności z kolejnością montażu wymaganą przez system programowania,
w poprzedniej wersji było potrzebne zapewnić synchronizację tylko obu segmentów Twin Head,
tj. synchronizację tylko wewnątrz Twin Head, ponieważ w obszarze roboczym nie istniała żadna
inna głowica. Ponieważ teraz w tym samym obszarze roboczym może być używana jeszcze jedna
głowica, konieczne jest dopasowanie Twin Head do kolejności montażu innej głowicy. Zostaje to
osiągnięte dzięki stosowalności kolejności montażu RV/C&P20 dla głowic wszystkich typów.
System jest uzupełniony przez synchronizację obu segmentów Twin Head. 6
6.5.1 Ograniczenia
–Jeśli w jednym z obszarów roboczych zostały skonfigurowane dwie głowice Twin Heads, dla
każdej głowicy Twin Head może być konfigurowana albo jedna kamera Pick&Place (kamera
komponentów 1), albo jedna kamera FlipChip-Kamera (kamera komponentów 2), ponieważ
dla każdego obszaru roboczego mogą być używane tylko maks. dwie kamery komponentów.
–Na każdej maszynie serii X może być konfigurowany tylko jeden moduł koplanarności.
– Ograniczenia dotyczące konfiguracji kamery i głowicy nie są sprawdzane w SITEST.
– W przypadku kombinacji głowicy rewolwerowej i Twin Head dla montażu zostaje ustawiona w
systemie programowania SIPLACE Pro tylko jedna maksymalnie dopuszczalna dla montażu
wysokość komponentów. Na stacji jest również możliwa następująca kolejność:
– Wszystkie komponenty dla głowicy rewolwerowej
– Wszystkie komponenty dla Twin Head
Umożliwia to montaż wysokich komponentów analogicznie jak w trybie kombinowanym z
użyciem głowicy rewolwerowej i Twin Head w tym samym obszarze roboczym. W tym celu
jednak należy ustawić w SIPLACE Pro jednoznaczne zadanie ze zdefiniowaną kolejnością
montażu. Uż
ycie czujnika koplanarności 3D nie jest możliwe. 6
SIPLACE Instrukcja obsługi oprogramowania SR 603.xx 6 Nowe funkcjonalności
Wydanie 12/2006 PL 6.6 High Force Twin Head (HFTH)
81
6.6 High Force Twin Head (HFTH)
High Force Twin Head (HFTH) jest wariantem Twin Head ze wzmocnionym serwonapędem dla
większych sił montażu. Może on być konfigurowany w SITEST jako jedyny typ głowicy w maszy-
nach serii X. W oprogramowaniu stacji roboczej głowica High Force Head zostaje zdefiniowana
na podstawie typu osi dla osi Z. 6
Przy przekazaniu zadania od SIPLACE Pro do stacji wykonuje się kontrola typu głowicy w stacji.
Jeśli komputer sterujący stacji rozpoznaje niezgodność pomiędzy zawartym w zadaniu typem
głowicy i typem głowicy, który jest rzeczywiśście skonfigurowany w stacji, zadanie zostaje
odrzucone i na wyświetlaczu pojawia się komunikat o błędzie. Stacja zostaje przełączona na stan
"Oczekiwanie danych montażu", w którym może być wywołany SITEST w celu korekcji niepra-
widłowej konfiguracji głowicy. Alternatywnie może być również wprowadzone nowe zadanie po-
przez SIPLACE Pro. 6
