6 Nowe funkcjonalności SIPLACE Instrukcja obsługi oprogramowania SR 603.xx
6.3 Moduł P&P Wydanie 12/2006 PL
76
6.3 Moduł P&P
Moduł P&P jest używany w maszynach typu SIPLACE D1 (patrz rozdział 6.1.1) i pracuje analo-
gicznie jak Twin Head według zasady Pick&Place. Moduł P&P posiada przeciwieństwie do Twin
Head tylko jeden segment. 6
6
Rys. 6.3 - 1 Moduł P&P
6
Otwieranie ekranu "Funkcje modułu P&P": 6
Æ Kliklnij na ekranie głównym na symbol dla "ramienia roboczego 1" i następnie na
symbol , aby otworzyć ekran "Funkcje modułu P&P".
SIPLACE Instrukcja obsługi oprogramowania SR 603.xx 6 Nowe funkcjonalności
Wydanie 12/2006 PL 6.3 Moduł P&P
77
6

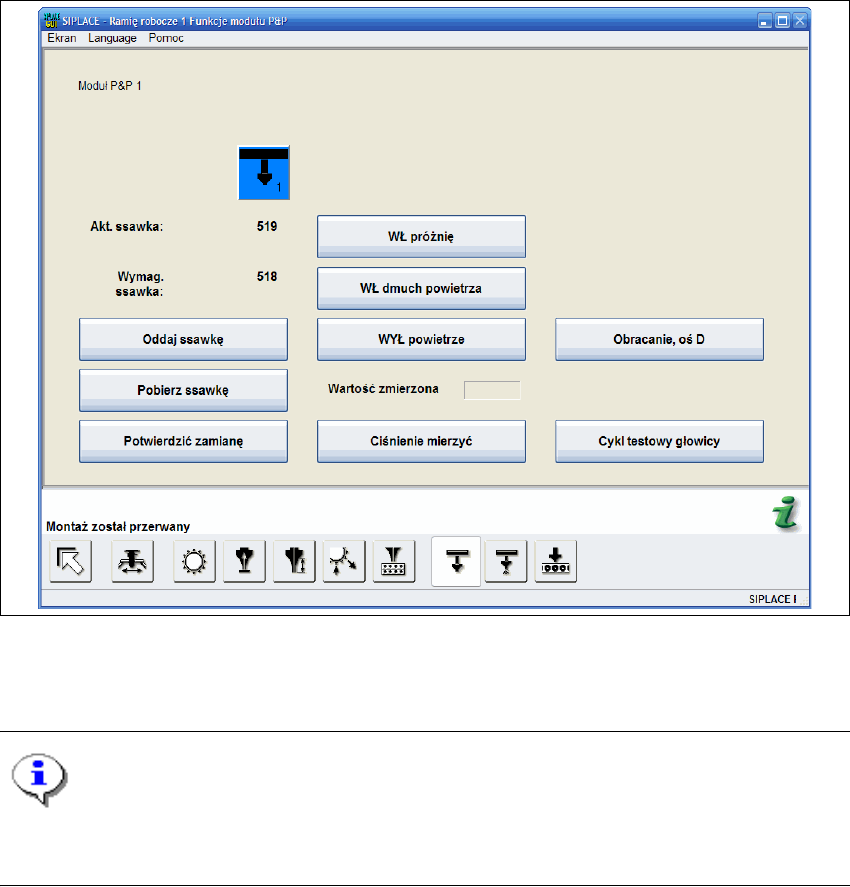

Rys. 6.3 - 2 Ekran "Funkcje modułu P&P"
6
WSKAZÓWKA
Dokładniejszy opis czynności przy pracy z modułem Pick&Place znajdziesz w pomocy online dla
stacji. 6
6.3.1 Ograniczenia
–Moduł P&P może być konfigurowany jako głowica 2 tylko na maszynach typu SIPLACE D1.
6 Nowe funkcjonalności SIPLACE Instrukcja obsługi oprogramowania SR 603.xx
6.4 Waffle Pack Changer (WPC) Wydanie 12/2006 PL
78
6.4 Waffle Pack Changer (WPC)
Nowy Waffle Pack Changer o nazwie skróconej "WPC" używany jest dla SIPLACE D1 z modułem
P&P (patrz rozdział 6.3) i może być ustawiany na lokacji 1 na torze 1. 6
– Konstrukcja Waffle Pack Changer jest analogiczna do konstrukcji Matrix Tray Changer, ale
posiada on jednak tylko jedną wieżę o 28 poziomach przenumerowanych od dołu do góry.
–Każdy poziom może byń zajmowany przez maksymalnie 10 palet.
–Do każdej palety może być przyporządkowywany tylko jeden typ komponentów, tak że dla
każdego poziomu mogą być przypisywane maksymalnie 10 typów komponentów.
– Waffle Pack Changer zajmuje tory od 1 do 60. Dalsze podajniki mogą być ustawiane na torach
od 61 do 90.
– Dokowanie/wydokowanie Waffle Pack Changera możliwe jest podczas pracy maszyny, ale nie
w przypadku gdy maszyna pracuje w trybie "Montaż" ist.
– Wafle Pack Changer może być przemieszczany do pozycji uzupełniania i dopełniany podczas
montażu płytek drukowanych. Jeżeli jednak w tym momencie jest wymagany znajdujący się
na palecie komponent, maszyna zostaje unieruchomiona.
6
Otwieranie ekranu "Waffle Pack Changer": 6

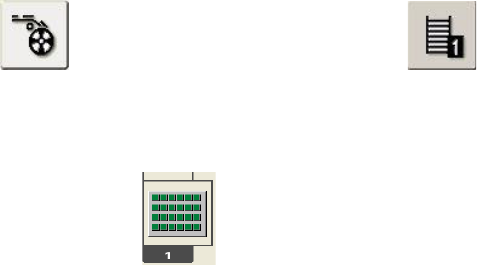

Æ Kliknij na ekranie głównym na symbol dla "podajnika" i następnie na symbol ,
um aby otworzyć ekran "Waffle Pack Changer" (patrz rys. 6.4 - 1).
Lub, 6
Æ Kliknij w oknie roboczym ekranu głównego na symbol dla WPC na lokacji 1.
