www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41シリーズMicroDotニードルバルブテクノロジー
11
システムの接続（続き）
全体の構成、設定、テストの手順については、コントローラの取扱説明書を参照してください。

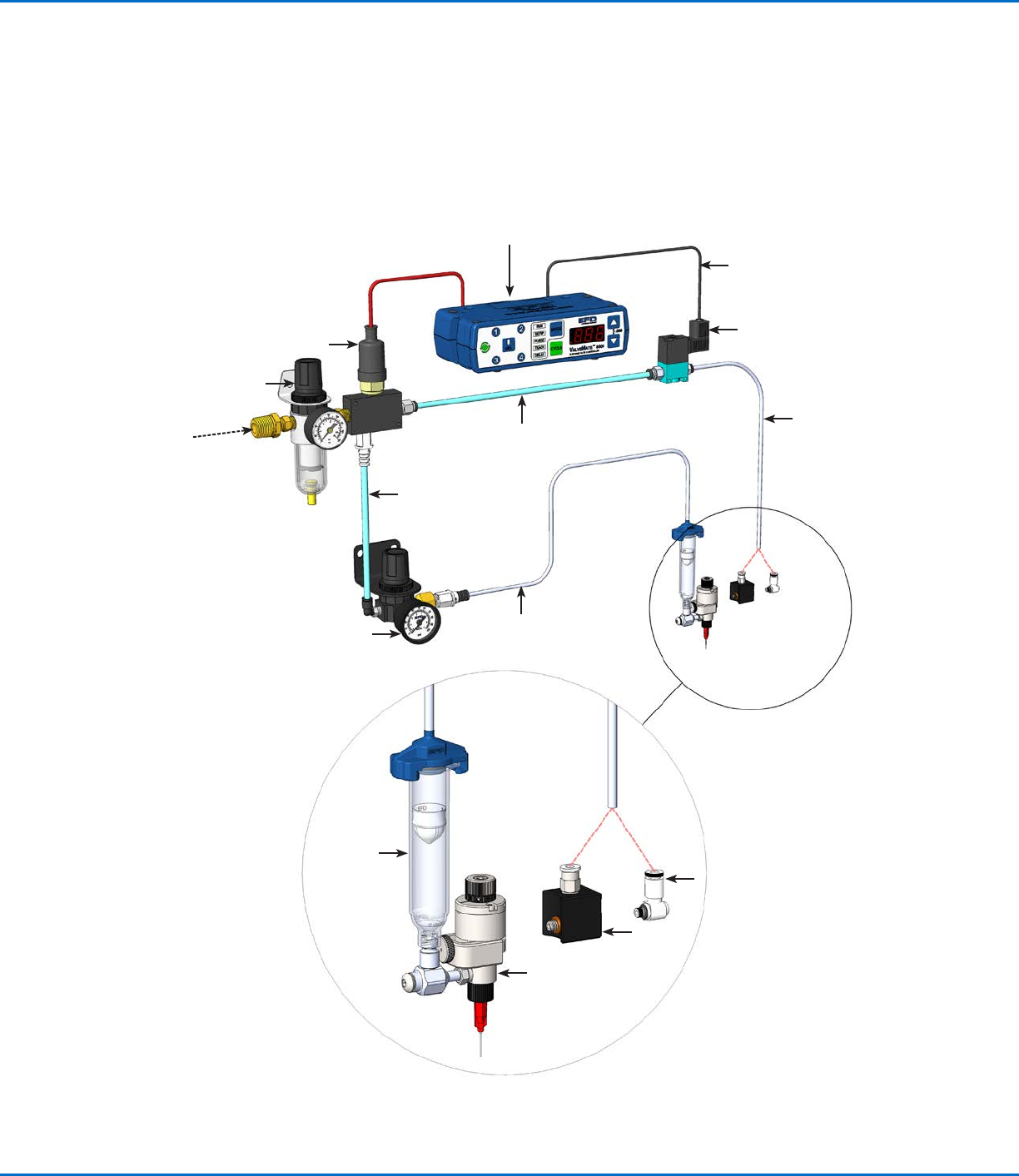

ValveMate 8000システムとxQR41バルブおよびマウンティングブロックの接続
下図は、ValveMate 8000コントローラとマウンティングブロックオプションを使用した全体の構成を示しています。
低圧センサー
5-ミクロン
フィルター /
レギュレーター
ソレノイド
ケーブル
ソレノイド
アセンブリ
パルス圧力
xQR41バルブ
90°エア継手
マウンティング
ブロック
30 ccシリンジ
常時加圧
液剤圧力
レギュレーター
液剤用
常時加圧
常時加圧
ValveMate 8000コントローラ
工場エア
0.48-0.62
MPa
（70–90 psi）
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41シリーズMicroDotニードルバルブテクノロジー
12
システムの接続（続き）
全体の構成、設定、テストの手順については、コントローラの取扱説明書を参照してください。

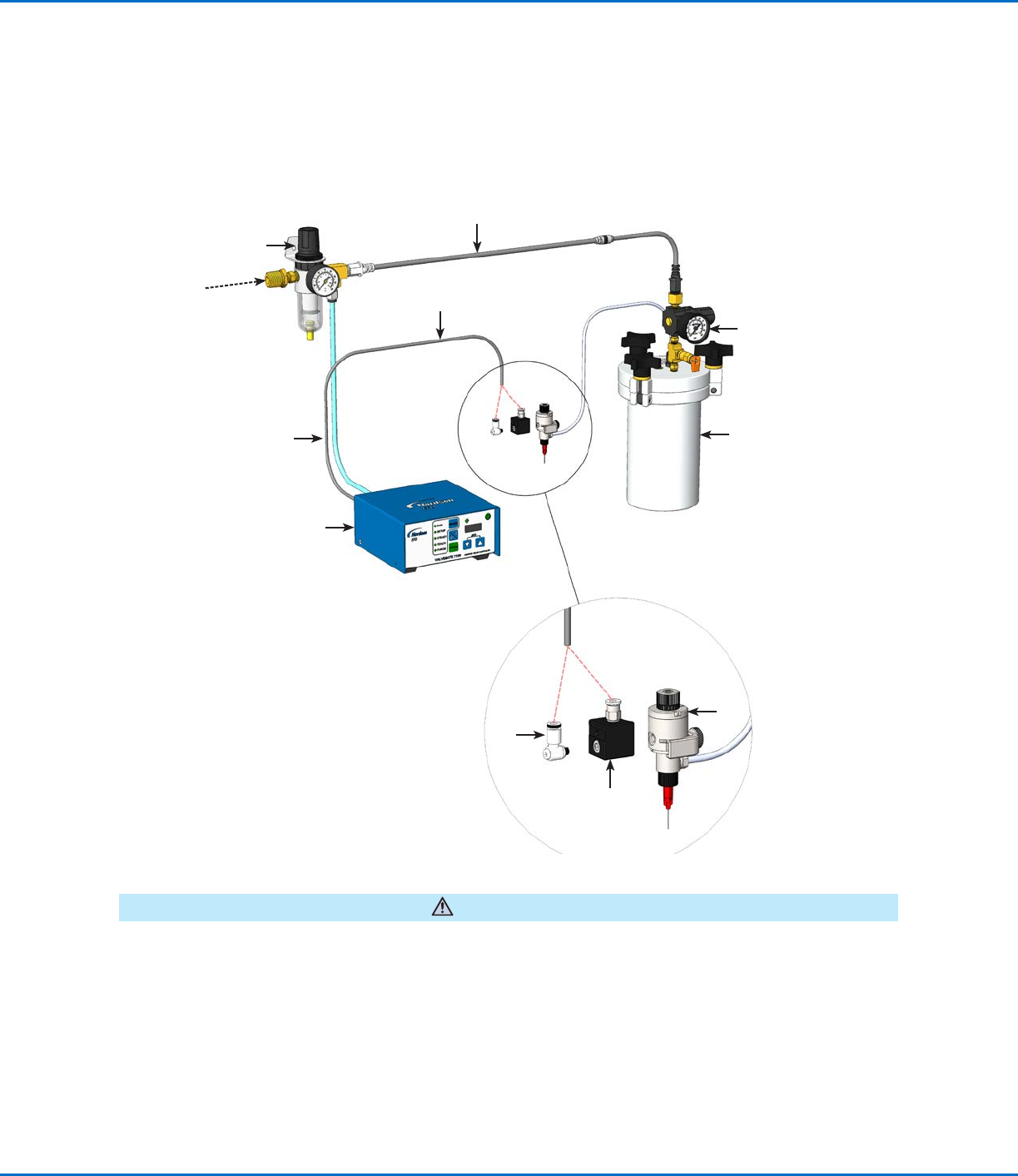

ValveMate 7100システムとxQR41バルブの接続
下図は、ValveMate 7100コントローラを使用した全体の構成を示しています。
液剤容器の開放前には、必ず減圧をしてください。このためには、送気管の遮断バルブをリザーバからスライドさせます。リザ
ーバを開 く前に、圧力計で圧力がゼロ（0）になっていることを確認してください。EFDタンクを使用している場合は、圧力解放
バ ルブ も 開 いてく ださい 。
すべてのEFDカートリッジリザーバが独自のスレッド設計になっており、キャップ取り外し時にフェイルセーフ空気圧開放機構
が働き ます。
注意
5-ミクロン
フィルター /
レギュレーター
1.0L液剤タンク
xQR41バルブ
90°エア継手
マウンティング
ブロック
常時加圧
液剤圧力
レギュレーター
タンク空気圧力
工場エア
0.48-0.62 MPa
（70–90 psi）
ValveMate 7100 Controller
パルス圧力
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41シリーズMicroDotニードルバルブテクノロジー
13

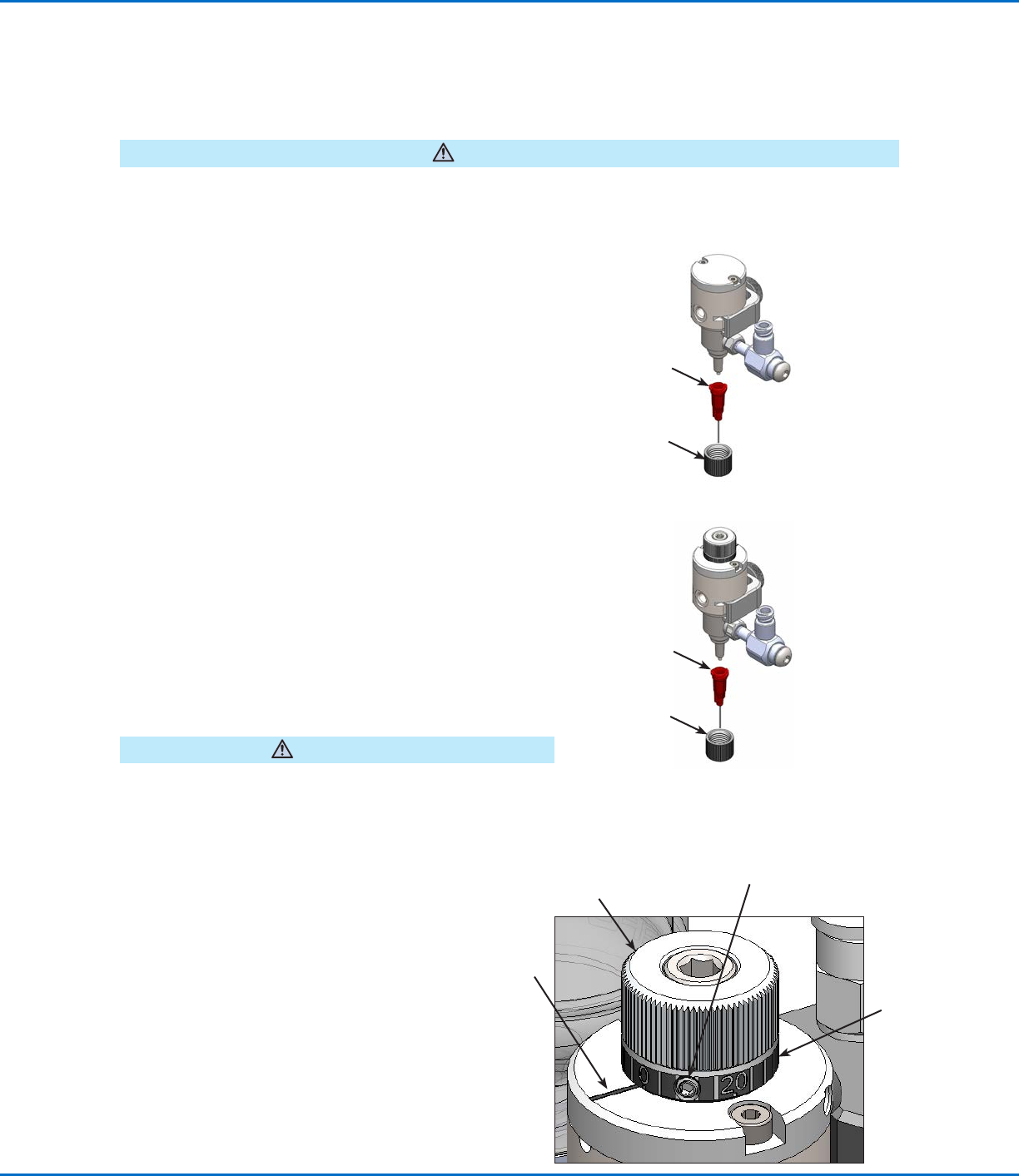

ノズルを交換する（非調整式キャップ付きバルブ）
1. 保持ナットを外してから、ノズルを取り外します。
2. 新しいノズルを取り付け、保持ナットで固定します。保持ナットが
しっかりと締められていることを確 認します。
ノズルの交換とバルブのストローク調整
xQR41バルブには、非調整式のキャップか、ストロークコントロールノブ付きの調整式キャップのいずれかが付属します。スト
ロークコントロールノブ付きバルブの場合、ストロークがゼロの位置で調整され、工場から出荷されています。ノズル内部のわ
ずかな違いにより、ノズル交換時に、ストロークコントロールの再調整が必要になる場合があります。
注意
コンポーネントの変更や保守作業を行う前には、液剤リザーバの圧力を低減してください。
ストロ ーク
コントロ ールノブ
ストロ ーク基 準
リ ン グ（ ス ト ロ ー ク
数値設定を表示）
ストロ ーク基 準
リングセットネジ
エアアクチュエータ
ボディの基準点
保 持 ナット
ノズル
保 持 ナット
ノズル
ノズルを交換し、ストロークコントロールノブを調整する（ス
トロー クコントロールノブ付きバルブ）
1. 現在のストローク数値の設定をメモしておきます。
2. ストロークコントロールノブを反時計方向に半回転（または完全
に開になるまで）させます。
3. 保持ナットを外してから、ノズルを取り外します。
4. 新しいノズルを取り付け、保持ナットで固定します。保持ナットが
しっかりと締められていることを確 認します。
注意
ストローク制御ノブを締めすぎないでください。 ノブを 2.6 N•m
(20 in.-lb） 以上のトルクで締めると、ノブを損傷する可能性があり
ます。
5. ストロークコントロールノブを時計方向に、（内部ピストンで）止
まるまで回します。
6. 必要に応じて0.035インチの六角レンチを使用して、ゼ
ロマーク をエアアクチュエータボディの基準点に合わ
せ、基準リングを再 ゼロ設定します。
7. セ ッ ト ネ ジ を 締 め 、ス ト ロ ー ク 基 準 リ ン グ を
適切な位置に固定し ます。
8. ストローク数値の設定を手順1の位置 に
戻します。
