xQR41シリーズMicroDotニードルバルブテクノロジー
5
xQR41バルブの動作原理
0.48 MPa（70 psi）の空気圧により、塗布ノズルのニードル
シー トからピストンとニードルが引き込まれ、液 剤がノズル
に流れま す。このサイクルが完了すると、空気圧が開放され、
ピストンスプリ ングによってニードルがノズルの元の位置に
戻され、液剤の供給 が停止します。ノズルを取り外すと、ニー
ドルが二次シートの位置 にすすみ、ノズル交換時は液剤の
供給が停止します。
吐出される液剤の量は、バルブが開いている時間、液剤リザ
ーバ の圧力、ノズルのサイズ、ニードルストローク、液剤の粘
度によっ て異 なります。
QRクラスプの動作原理
QRクラスプは、液剤バルブボディの溝にはめ込まれ、液剤ボ
ディ開閉 をエアアクチュエータに固定します。つまみネジは
バルブアセンブ リ全体を固定し、運転中の動きを防ぎます。
また、つまみネジには ネジジャッキのような機能もあり、QR
クラスプを簡単に取り外すことができます。
開 閉
Q Rクラスプ 用の 溝
Q Rクラスプ
およびつまみネジ
液 剤ボディ
エアアクチュエータボディ
BackPackバルブ アクチ
ュエータ
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41シリーズMicroDotニードルバルブテクノロジー
6
xQR41バルブの制御

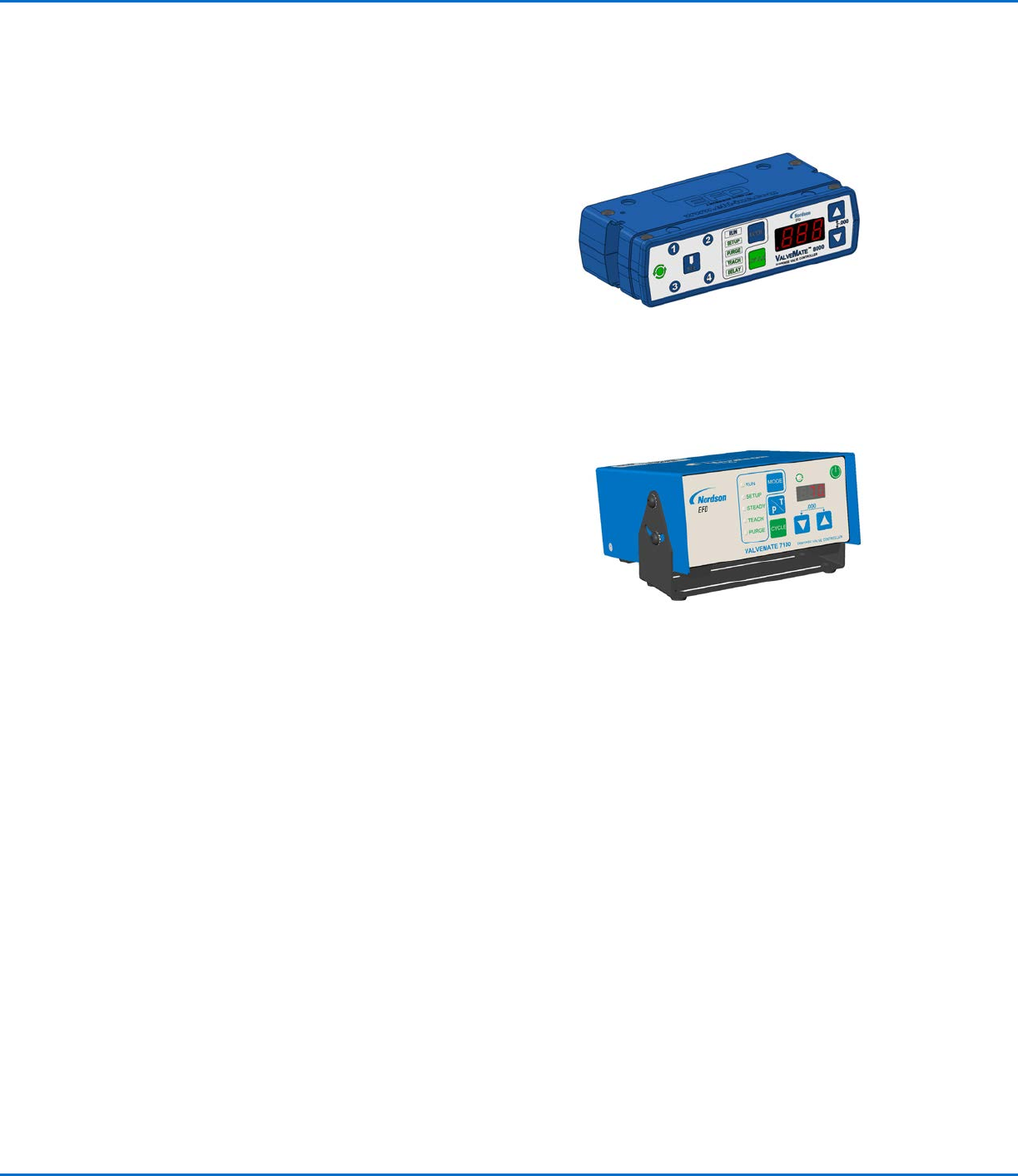

xQR41シリーズ Microdotニードルバルブには、2台のコントロー
ラ ValveMate
™
8000とValveMate 7100の使用が推奨されま
す。
BackPackバルブアクチュエータ、マウンティングブロッ
ク、または90°小 型エア継手を使用した多バルブ構成に
は、
ValveMate 8000コントロー ラを使用することでバルブ出力
の調整が容易になり、エンドユーザーの利 便性と効率が最大限に
高まります。バルブの開放時間は、吐出サイズの主 な調整要素で
す。ValveMate 8000コントローラは、バルブ開放時間を調 整する
プッシュボタンが必要な場所に、つまりバルブ本体についています。
ValveMate 8000では、内蔵のマイクロプロセッサー回路により、
吐出サ イズの極めて精密な制御が可能です。供給ラインのパージ
ング、初期吐出 サイズの設定、ディスペンシングステーションでの
短時間の容易な調整がで き、製造ラインを停止する必要もありま
せん。
マウンティングブロックまたは90°小型エア継手による単バルブ
構成には、 ValveMate 7100コントローラを使用します。吐出時
間のプログラム、デジ タル時間表示、使いやすいユーザーインター
フェースを可能にするキーパッ ドプログラミング、ホストマシンPLC
との入出力通信といった機能を備え るValveMate 7100は、装置
メーカーや操作担当者のことを考慮した設 計となっています。その
目標は、バルブステーションに近い場所でのバル ブ制御を可能に
するとともに、設定と操作を可能な限り簡単かつ精密に 行う機能
を提 供することです。
注 記：ValveMate 7100コントローラは、xQR41 BackPackバル
ブアク チュエータと併用することはできません。
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41シリーズMicroDotニードルバルブテクノロジー
7
BackPackバルブアクチュエータ
項目 仕様
寸法 26.2W x 26.7H x 18.4D mm (1.03W x 1.05H x 0.72D”）
重量 バルブアクチュエータのみ：53.8 g（1.9 oz）
xQR41バルブに取り付け時：196.1 g（6.9 oz）
必要作動空気圧力 4.8–6.2 bar (70–90 psi）
電気入力 24 VDC, 4 W
最短作動時間 5 ms
最長作動時間 連続動作ON
サイクルレート 60–80Hz
ハウジング 陽極酸化アルミニウム
取り付けボルト 303ステンレス製ま
全てのステンレス部品は不動態処理済み。
マウンティングブロック作動エア継手
項目 仕様
寸法 18.4W x 21.6H x 21.4D mm (0.72W x 0.85H x 0.84D”）
重量 マウンティングブロックのみ：25.0 g（0.9 oz）
xQR41バルブに取り付け時：166.4 g（5.9 oz）
ハウジング 陽極酸化アルミニウム
取り付けボルト 303ステンレス製ま
全てのステンレス部品は不動態処理済み。
仕様
注記：仕様と技術詳細は事前の予告無く変更されることがあります。
xQR41シリーズバルブ
項目 仕様
寸法 長さ66.0 mm x 直径23.7 mm（2.60 x 0.93"）
重量
標準液剤ボディ付きバルブ
バルブのみ：141.4 g (5.0 oz）
BackPackアクチュエータ搭載時: 196.1 g (6.9 oz）
マウンティングブロック搭載時: 166.4 g (5.9 oz）
PEEK 接液部付きバルブ
バルブのみ：115.0 g (4.1 oz）
BackPackアクチュエータ搭載時: 170.0 g (6.0 oz）
マウンティングブロック搭載時: 140.0 g (4.9 oz）
必要作動空気圧力 0.48～0.62 MPa（70–90 psi）
最高液剤圧力 0.49 MPa（100 psi）
液剤供給口 M5
液剤排出 保持ナット付きルアーテーパー
取り付け M4（BackPackバルブアクチュエータまたはマウンティングブロック）
サイクルレート 400/分以上
シリンダーボディー 303ステンレス製ま
接液ボディー 303ステンレス製またはPEEK 製
ピストン 303ステンレス製ま
ニードル 303ステンレス製またはPEEK 製
ノズル保持ナット ハードコートアルミニウム
SafetyLok
™
カラー
硬質アルマイト
最高運転温度 80° C (176° F）
米国特許番号9816849 (QRクラスプ）
全てのステンレス部品は不動態処理済み。
