xQR41シリーズMicroDotニードルバルブテクノロジー
15
保守
バルブを最適な状態で使用するために、以下の保守手順を実施してください。
注意
コンポーネントの変更や保守作業を行う前には、液剤リザーバの圧力を低減してください。
バルブの清掃
以下の手順に沿って液剤ボディを十分に清掃し、液剤ボディのOリングシ
ール を交 換してください 。
1. QRクラスプのつまみネジを反時計方向に回し、クラスプを分離しま
す。
2. エアアクチュエータ/シャフトアセンブリから外れるまで、液剤ボディ
を下 方向に慎重に動かします。
3. 液剤ボディのOリングシール（図示無し）がピストンシャフトに残って
いる 場合は、シャフトからゆっくりとスライドさせて外します。
注意
特に化学反応性の高い用途の場合、ニードルを研磨材でこすらないでく
ださい。 ニードルを損傷する可能性があります。
4. 溶剤を浸した布でニードルを清掃します。
5. 交換用の二重Oリングセットまたはスプリング式シールをシャフトに
取り付けます。
注 記： 取り付ける前に、二重 O リングに潤滑剤を塗ります。 塗布す
るアッセンブリー液剤に対応している場合にのみ、付属のフルオロカ
ーボングリスを使用してください。
注 記： スプリング式シールを使用する場合、液剤が流れる方にスプ
リングを向けてシールを取り付けます。
6. 片方の手で、エアアクチュエータ/シャフトアセンブリ上で液剤ボディ
の位置決めをし、QRクラスプをアクチュエータボディの溝にスライド
させます。
注意
QRクラスプのつまみネジを強く締めすぎないでください。ネジが破損する
恐れがあります。
7. 以下の手順でQRクラスプを完全に取り付けます。
a. QRクラスプのつまみネジをエアアクチュエータボディに部分的
に通します。
b. つまみネジを合わせたら、必要な調整位置まで液剤ボディを回
します。
c. つまみネジを指で最後まで締め、液剤ボディをエアアクチュエー
タに完全に固定します 。
注意
損傷を防ぐため、バルブの分解は液剤排出口から開始します。
Q Rクラスプ
液 剤ボディ
ニードル
二重Oリング

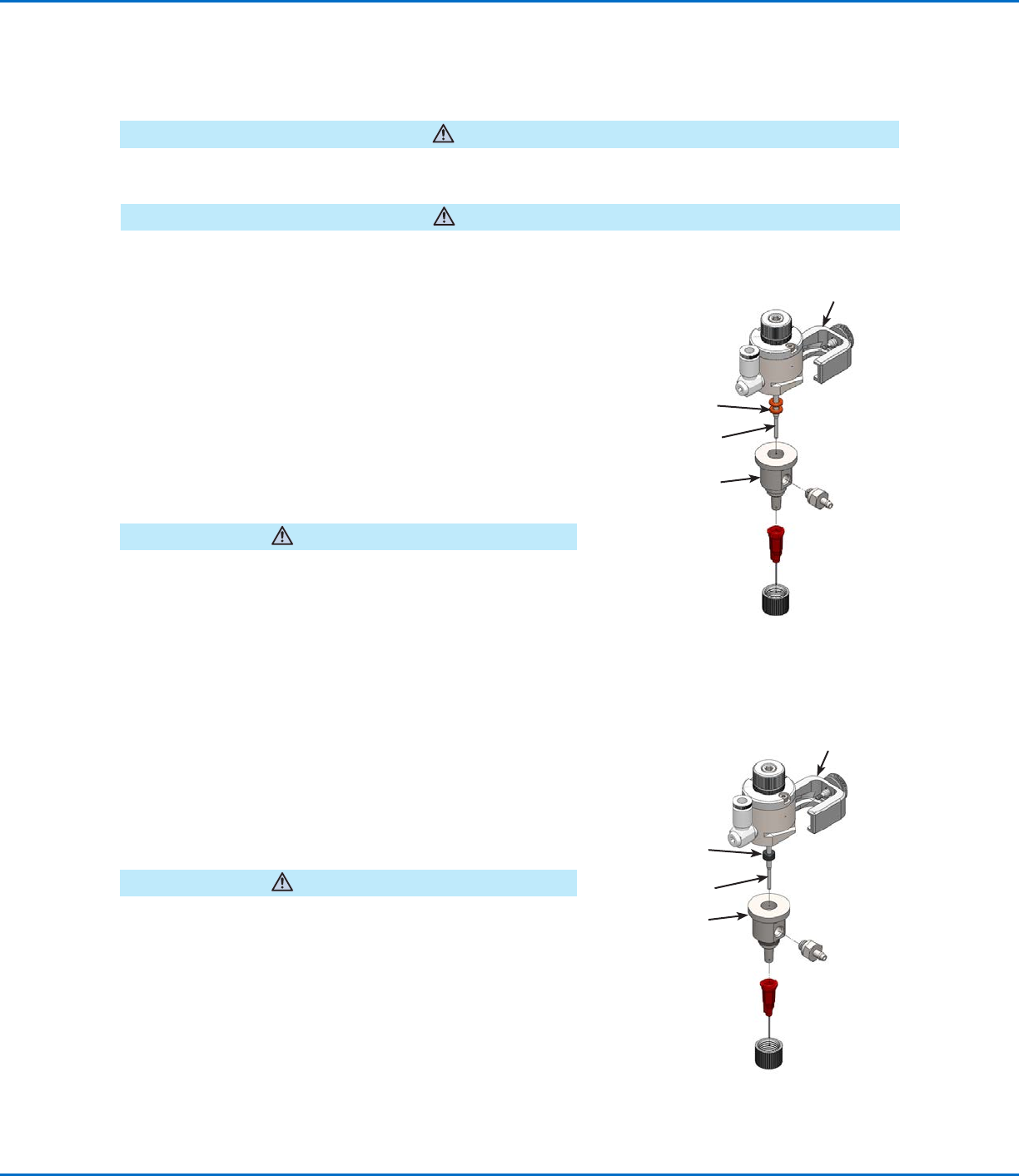

二重Oリング付きバルブの液剤
ボディの清掃（調整式キャップ付き
バルブ の図 ）
スプリング式シール付きバルブの清掃
（調整式キャップ付きバルブの図）
Q Rクラスプ
液 剤ボディ
ニードル
スプリング 式シール
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41シリーズMicroDotニードルバルブテクノロジー
16
ピストンとニードルアセンブリまたは ピスト
ンOリングの 交 換
以下の手順に沿ってエアアクチュエータボディを清掃し、ピストンOリ
ングを 交換してください。
1. 調整式キャップバルブのみ：
a. 現在のストローク設定の数値をメモしておきます。
b. ストロークコントロールノブを反時計方向に半回転（または
完全に 開になるまで）します。
2. 調整式キャップまたは非調整式キャップを取り外します。
3. ピストン戻しスプリングを外します。
4. 小 型 の ペ ン チ を 使 っ て 、ピ ス ト ン と ニ ー ド ル ア セ ン ブ リ の ス プ リ ン
グガイ ド部をつかみ、エアアクチュエータボディからアセンブリ
を引き抜きま す。
注 記：ピストン/ニードルアセンブリは一体化しており、分解するこ
とはで きません。
5. ピストン/ ニードルアセンブリからピストンOリングを 外します。
6. エアアクチュエータボディの内 壁を清 掃します。
7. ピストンOリングにNye Lubricant #865ジェル（P/N
7014917基本メンテナンス キットに同梱）を塗布し、Oリングを
付け直します。
8. 分解と逆の手順でバルブを組み立て直し、Uカップシールが適切
な位置 にあることを確認します。
9. 調整式キャップバルブのみ：
「ノズルを交 換し、ストロークコントロールノブを調 整する（スト
ローク コントロールノブ付きバルブ）」（13ページ）の手順5～8
を行い、スト ロークコントロールノブを調整します。
保守（続き）
注意
コンポーネントの変更や保守作業を行う前には、液剤リザーバの圧力を低減してください。

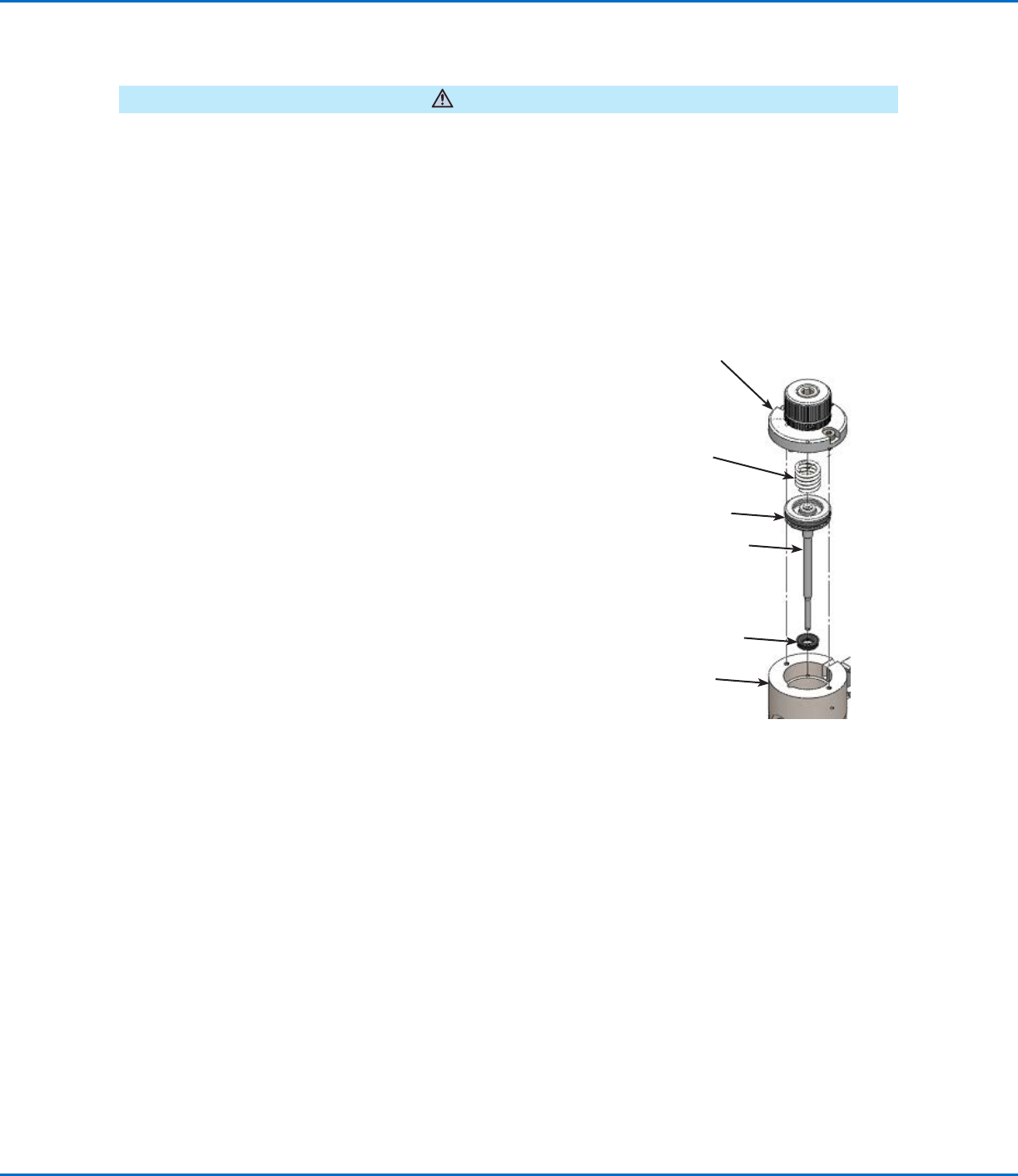

ピストン戻 しスプリング
キャップ
（図は調整式キャップ）
エアアクチュエー
タボディ
U カップ シ ー ル
ピストン/ ニ ードル
アセンブリ
ピストンOリング
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41シリーズMicroDotニードルバルブテクノロジー
17
ビュレットソレノイド
Oリングシール付きハウジ
ング/ 取り付けボルト
BackPackバルブアクチュエータの ビュ
レットソレノイドの 交 換
1. ハウジング/取り付けボルトを緩め、xQR41バルブエアアク チ
ュエータボディからBackPackバルブアクチュエータを取り 外
します。
2. BackPackバルブアクチュエータのワイヤーとエアホースにス
パイラルラップを使用している場合は、それも外します。
3. 送気管の接続を外します。
4. ビュレットソレノイドからケーブルコネクタを抜きます（図に ケ
ー ブ ル は あ り ま せ ん ）。
5. ビュレットソレノイドの平坦部にレンチを噛ませ、反時計方向
に 回 します。ビュレットソレノイドを 緩 めたら 、ソレノイドを引き
抜いて離します。
6. 完全に固定されるまでソレノイドを時計方向に回して、交換用
のビュレットソレノイドを取り付けます。
7. ハウジング/取り付けボルトを締め、ビュレットソレノイドケー
ブルコネクタおよび送気管を再接続します。
バルブアクチュエータハウジングから取り付けネジを完全に取り外さないでください。BackPackとxQR41エアアクチュエー
タボディの間にあるBackPack取り付けOリングを紛失しないように注意してください。
注意
保守（続き）
