xQR41シリーズMicroDotニードルバルブテクノロジー
8
各機能部品
BackPackバルブ
アクチュエータの ストロー
クコントロールノブ
二次調整用ストローク
コントロ ールノブ 付き
調整式キャップ
（オプション）
マウンティング
ブロック
（オプション）
非調整式キャップ
（オプション）
シリンジ 取り付 けブ ラ ケット
エア継手
90°プッシュイン式
小型エア継手
（オプション）
xQR41バルブエア ア
クチュエータボ ディ
BackPack
バルブアクチュエータ
（オプション）
90°液剤継手
（同梱）
ストレート型液剤継手
（同梱）
Q Rクラスプ
液剤継手
xQR41バルブ
液 剤ボディ
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41シリーズMicroDotニードルバルブテクノロジー
9
取り付け
注 記：バルブの取り付け前に、関連するリザーバとバルブコントローラの取扱説明書を読み、ディスペンシングシステムの全コ
ンポー ネントの動作を把握しておく必要があります。
ディスペンシング 機 器への取り付け
1. xQR41バルブをBackPackバルブアクチュエータに、または必要に応じてマウンティングブロックに固定します。
2. (オプション）バルブとBackPack/マウンティングブロックアセンブリをマウンティングブラケットに固定します。調整用に
いくつ かの取り付け穴があります。
3. ディスペンシング機器にアセンブリ全体を取り付けます。
注意
QRクラスプのつまみネジを強く締めすぎないでください。ネジが破損する恐れがあります。
4. 液剤ボディの向きを定め、以下の手順でQRクラスプを取り付けます。
a. QRクラスプのつまみネジをエアアクチュエータボディに途中までしめます。
b. つまみネジが噛み込んだら、90°液剤継手を使用して、必要な調整位置まで液剤ボディを回します。
c. つまみネジを指で最後まで締め、液剤ボディをエアアクチュエータに完全に固定します。
90°液剤継手の取り付け
1. 調整ナットを90°液剤継手に（ルアー部品方向へ）完全にしめます。
2. 90°液剤継手アセンブリをバルブ液剤ボディに完全に通してから、ルアー部品
が 適切な向きに来るまでアセンブリを緩めます。
注 記：90°液剤継手を1回転より多く緩めないでください。
3. 8mmレンチを使用して調整ナットを締め付け、液剤ボディに固定します。
据え付け具用
取り付け穴
7361396 BackPack
バルブアクチュエータ
（M4スレッド）
（オプション）
7361397 マウンティング ブ
ロック（M4 スレッド）
（オプション）
Q Rクラスプ
xQR41バルブ
マウンティング
ブラケット
（オプション）
BackPackまたは
マウンティングブロック用
取り付け穴 オプション
xQR41バルブ
液 剤ボディ
90°液剤継手のナ
ット
ルアー部品
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41シリーズMicroDotニードルバルブテクノロジー
10
システムの接 続
全体の構成、設定、テストの手順については、コントローラの取扱説明書を参照してください。
ValveMate 8000システムとQR41バルブおよびBackPackバルブアクチュエータの接
続

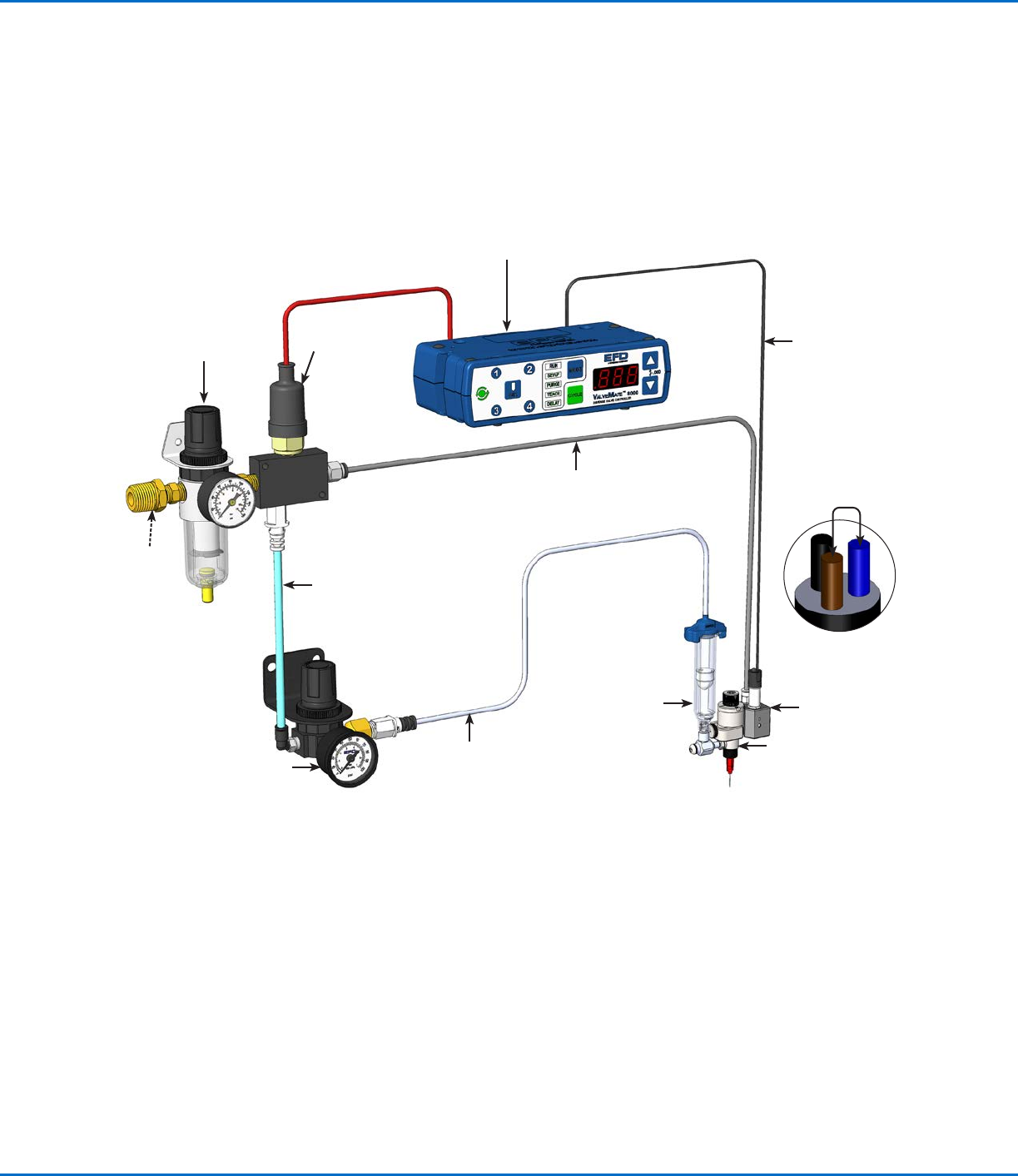

下図は、ValveMate 8000コントローラとBackPackバルブアクチュエータオプションを使用した全体の構成を示していま
す。
低圧センサー
5-ミクロン
フィルター /
レギュレーター
ビュレット
ソレノイド
ケーブル
xQR41バルブ
BackPackバルブ ア
クチュエータ
30 ccシリンジ
常時加圧
液剤圧力
レギュレーター
液剤用
常時加圧
常時加圧
ValveMate 8000コントローラ
工場エア
0.48-0.62
MPa
（70–90 psi）
注記：BackPack バ
ルブアクチュエータに
は、ビュレットソレノ
イドケーブルの青色と
茶色のワイヤーを使用
してください。ワイ
ヤーの極性はありま
せん。
