www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41シリーズMicroDotニードルバルブテクノロジー
17

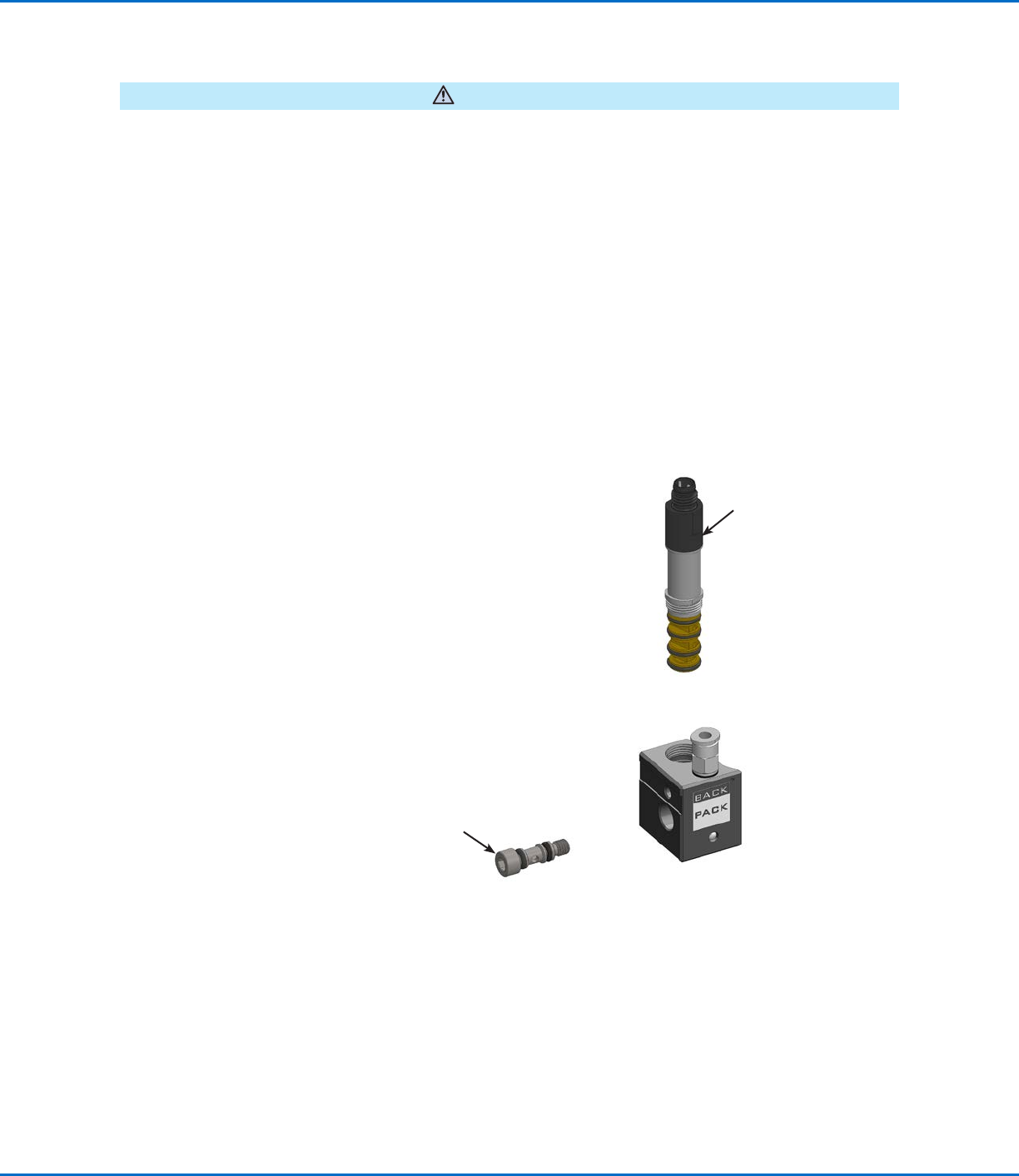

ビュレットソレノイド
Oリングシール付きハウジ
ング/ 取り付けボルト
BackPackバルブアクチュエータの ビュ
レットソレノイドの 交 換
1. ハウジング/取り付けボルトを緩め、xQR41バルブエアアク チ
ュエータボディからBackPackバルブアクチュエータを取り 外
します。
2. BackPackバルブアクチュエータのワイヤーとエアホースにス
パイラルラップを使用している場合は、それも外します。
3. 送気管の接続を外します。
4. ビュレットソレノイドからケーブルコネクタを抜きます（図に ケ
ー ブ ル は あ り ま せ ん ）。
5. ビュレットソレノイドの平坦部にレンチを噛ませ、反時計方向
に 回 します。ビュレットソレノイドを 緩 めたら 、ソレノイドを引き
抜いて離します。
6. 完全に固定されるまでソレノイドを時計方向に回して、交換用
のビュレットソレノイドを取り付けます。
7. ハウジング/取り付けボルトを締め、ビュレットソレノイドケー
ブルコネクタおよび送気管を再接続します。
バルブアクチュエータハウジングから取り付けネジを完全に取り外さないでください。BackPackとxQR41エアアクチュエー
タボディの間にあるBackPack取り付けOリングを紛失しないように注意してください。
注意
保守（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41シリーズMicroDotニードルバルブテクノロジー
18

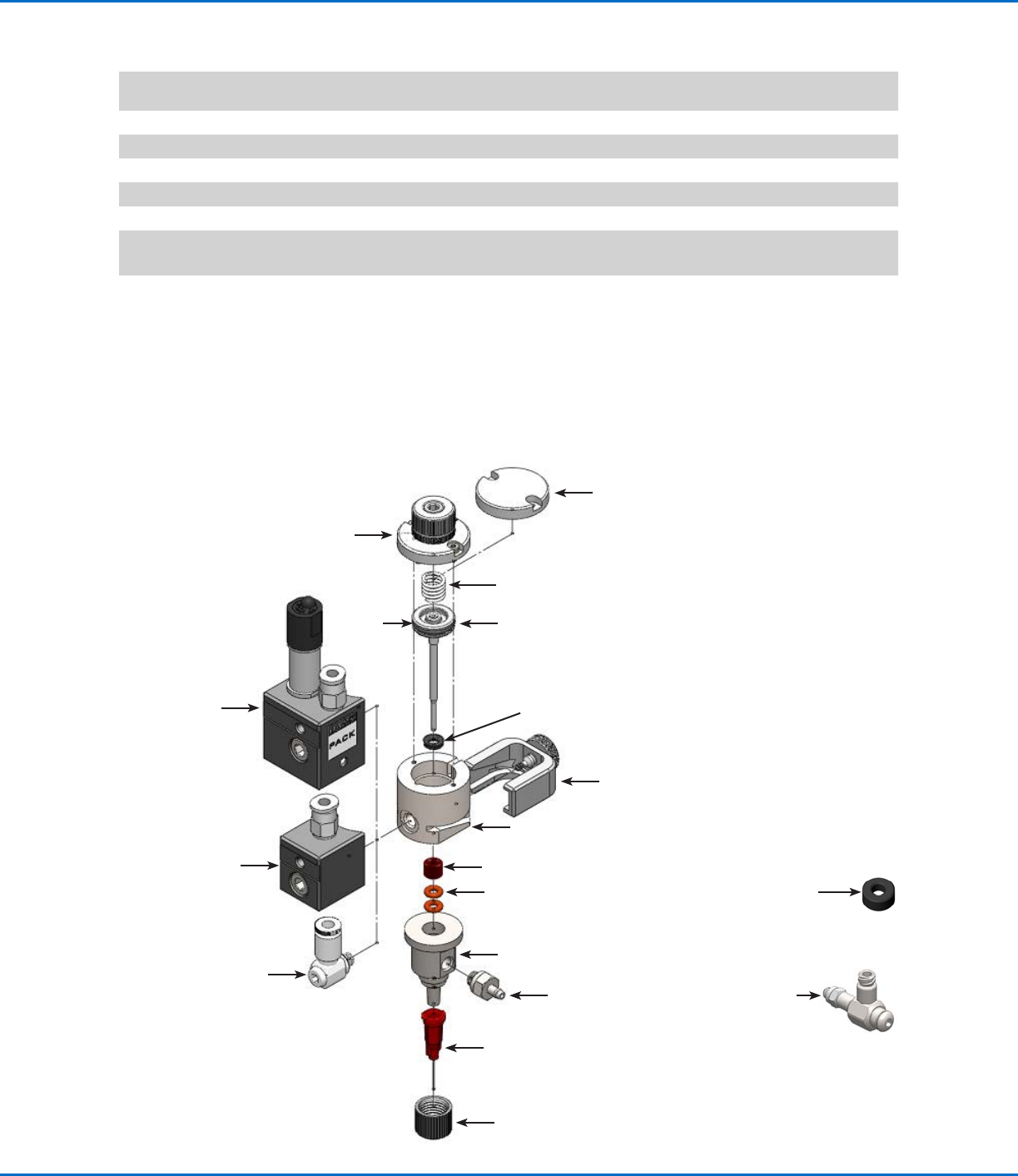

7361400
非調整式キャップ
7361405
Q Rクラスプ
7361401
ニードル /ピ ストンアッセンブリー 、
キャップ エ ンド
7028737
エアアクチ ュエ ー タ ボ ディの U カップ シ ー ル
7361406
エアアクチュエータボ ディ
7361399
ストロークコントロールノブ付き
調整式キャップ
7361396
BackPackバルブ
アクチュエータ
7361397
マウンティング
ブロック
7361398
90°エア継手
ノズル（ノードソンEFDの
製品カタログを参照）
7021194
保 持 ナット
7361410
液 剤ボディ
7020671
液剤継手
スプリング 式シール
7028727 PTFE
7362507 カーボン充
填 PTFE
または
7361411
90°液剤継手
または
または
または
または
二重Oリング
7361407 バイトン
7361408 EPR
7361409 シリコン
または
7361775
PEEK液剤ボディ
7361919
ピストンスプリング (2 パック）
または
7361402
ステンレス鋼ニードル /ピストンアッセンブリー 、ブレットエンド
7361998
PEEK ニードル/ピストンアッセンブリ
ー 、ブレットエンド
パーツ番号
標準
xQR41
PEEK*
xQR41
説明
7360817 7361761 BackPackおよびストローク調整ノブ付きxQR41バルブ
7360819 7361762 BackPackおよび非調整式キャップ付きxQR41バルブ
7360824 7361763 マウンティングブロックおよびストローク調整ノブ付きxQR41バルブ
7360825 なし マウンティングブロックおよび非調整式キャップ付きxQR41バルブ
7360821 なし BackPack、ストローク調整ノブ、ビュレットエンドニードル付きxQR41バルブ
7360823 なし マウンティングブロック、ストローク調整ノブ、ビュレットエンドニードル付きxQR41バルブ
*嫌気性接着剤などの反応性液剤の硬化を防止する PEEK 接液部を備えた xQR41 バルブ。
**マイクロドット塗布の安定性を高めるには、より小径の 30 および 32/33 ga ノズルのブレットエンドニードルを使用してく
ださい。
交換部品
バルブ部 品
7362528
ピストン O リ
ング (4 パ
ック）
7362062 ブッシングキット（2パック）
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41シリーズMicroDotニードルバルブテクノロジー
19

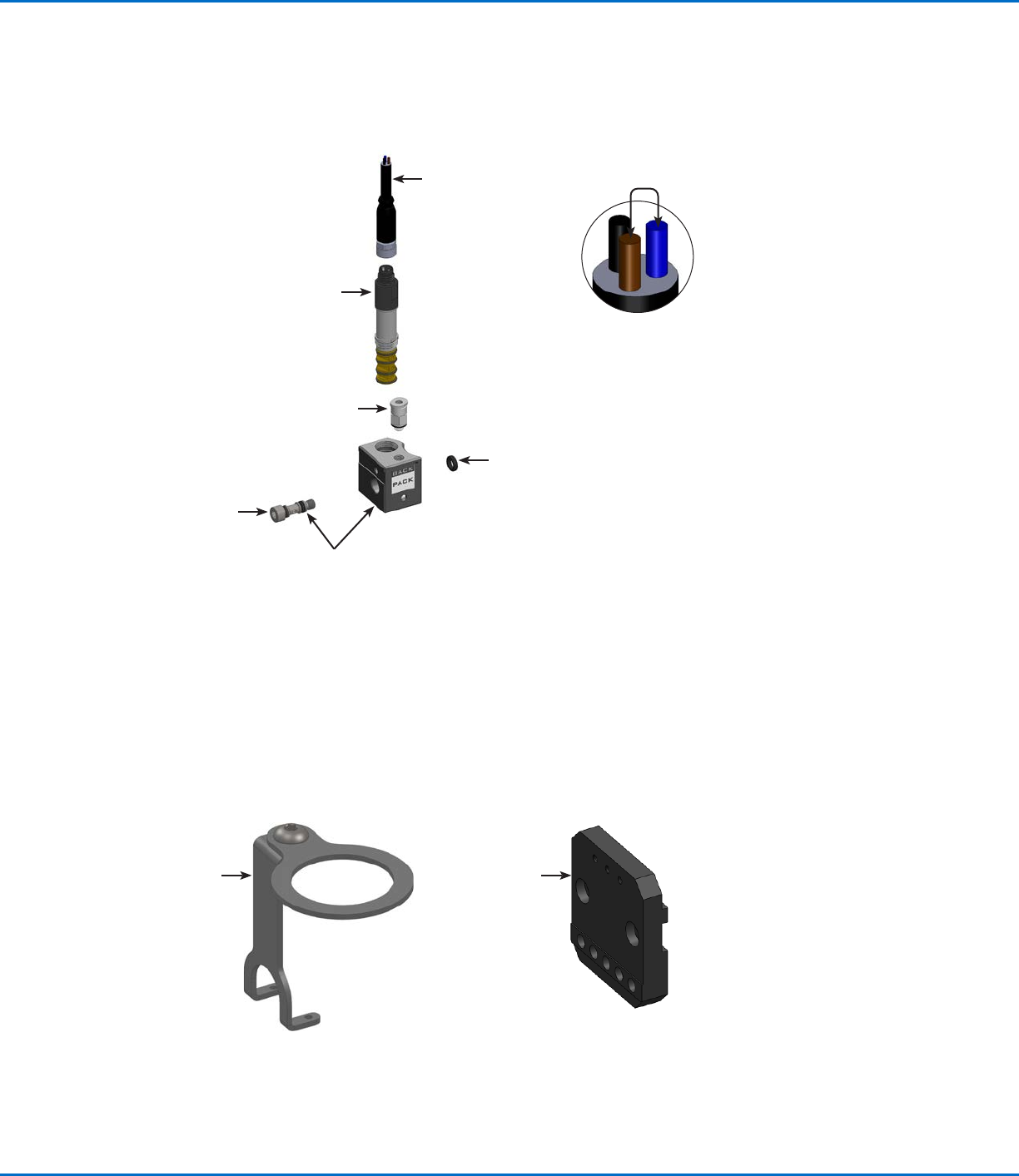

7361124
ビュレットソレノイドケーブル、
3 ピ ン 、M 8
注 記：BackPackバルブ
ア ク チ ュ エ ー タ に は 、ビ ュ レ ッ
トソレノイドケーブルの青色と
茶 色 のワイヤ ー を 使 用してく
だ さ い 。ワ イ ヤ ー の 極 性 は あ
りません。
7361412
エア継手
7362788
O リング 付き取り付 け
ボルト
7361123
ビュレットソレノイド 、
24V、4 W、3ピン
BackPack取り付けOリング
7361404
キ ッ ト 、シ リ ン ジ サ
ポート
交換部品（続き）
BackPack バルブアクチュエーター
取り付 けブ ラケット
7362787
O リング付きハウジングおよび取り付けボルト
注 記： この キットに は 、インレット継 手 また はブ レットソレ
ノイドは 含 まれていま せん 。
7361114
バ ルブ マウントブ ラ
ケット
