3.2 开孔设计
表一列出了各种 SMT 元件的开孔设计通用指南。一些影响开孔设计的因素有：
元件类型，焊盘形状，阻焊层，PCB 表面涂层，长宽比/面积比，锡膏类型和用
户的制程要求。
3.2.1 开孔大小
锡膏印刷量的大小主要取决于开孔大小和模板的厚度。印刷机印刷锡膏刮刀
行进过程中，锡膏填满模板的开孔；PCB 与模板脱膜过程中，锡膏须完全脱离模
板，释放到 PCB 上，从模板的角度来看，锡膏从开孔孔壁释放到 PCB 上的能力主
要有以下三个因素：
（1）设计的面积比和宽厚比；（参见 3.2.1.1）
（2）开孔孔壁的几何形状；
（3）开孔孔壁的光滑程度。
。
备注：
1. 假定细间距 BGA 焊盘不受阻焊层限制。
2. N/A 表示仅考虑面积比。
3.2.11 面积比/宽厚比
开孔面积比和宽厚比，如图一所示。锡膏有效释放的通用设计导则为：宽厚
比>1.5，面积比>0.66。宽厚比是面积比的一维简化结果。当开孔长度大大地大
于宽度时，面积比（W/2T）就成了宽厚比（W/T）的一个因数。当模板与 PCB 相
- 6 -
互剥离时，锡膏处在被相互争夺的情况：锡膏将被转移到 PCB 上，或粘在模板的
开孔孔壁内。当焊盘面积比开孔孔壁面积的 0.66 倍大时，锡膏才能完全释放到
PCB 焊盘上
3.2.2 开孔大小与 PCB 焊盘大小的比对
通用的设计标准认为，开孔大小应该比 PCB 焊盘要相应减小。模板开孔通常
比照 PCB 原始焊盘进行更改。减小面积和修正开孔形状通常是为了提高锡膏的印
刷质量、回流工艺和模板在锡膏印刷过程中更加清洁，这有利于减少锡膏印刷偏
离焊盘的几率，而印刷偏离焊盘易导致锡珠和桥连。在所有的开孔上开倒圆角能
促进模板的清洁度。
3.2.2.1 带引脚 SMD 元件
针对带引脚SMD元件，如间距为1.3–0.4 mm [51.2–15.7mil]的J型引脚或
翼型引脚元件，通常缩减量：宽为0.03–0.08 mm [1.2–3.1mil]，长为0.05–0.13
mm [2.0–5.1mil]。
3.2.2.2 塑料BGA元件
将圆形开孔直径减小0.05 mm [2.0 mil]。
3.2.2.3 陶瓷BGA元件
如不会干涉到PCB焊盘的阻焊层，可额将圆形开孔的直径增加0.05 – 0.08
mm [2.0–3.1mil]，和/或将模板的厚度增加到0.2mm[7.9mil]，并要求各对应开
孔与PCB上的焊盘一一对应。详见IPC-7095锡膏量要求。
3.2.2.4 细间距BGA元件和CSP元件
方型开孔的宽度等于或比 PCB 焊盘直径小 0.025mm [0.98 mil],方型开孔必
须开圆倒角。本标准推荐圆角的规格：针对 0.25 mm [9.8 mil]的方孔，圆倒角
0.06mm[2.4mil]；针对 0.35mm[14mil]的方孔，圆倒角 0.09[3.5mil]。

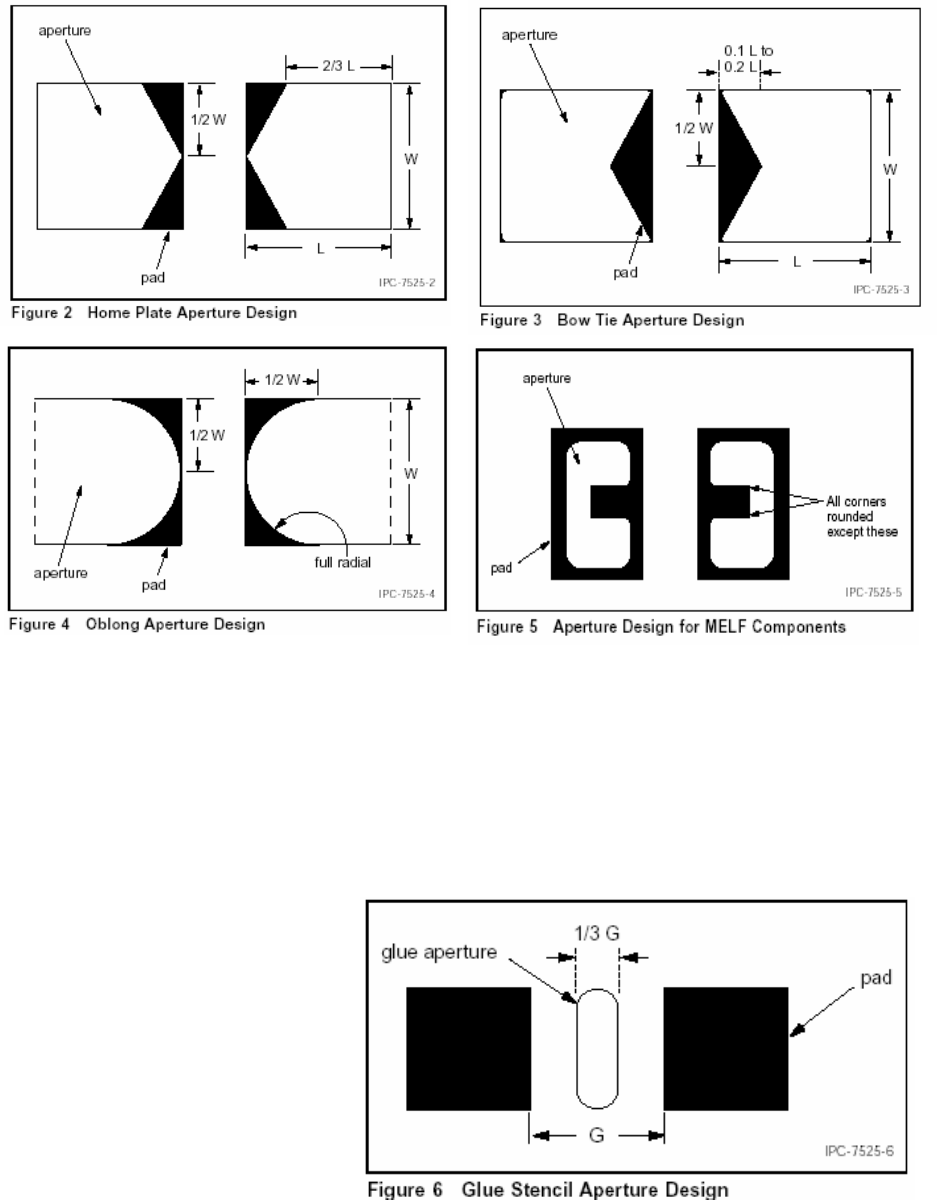

3.2.2.5 片式元件—电阻和电容
有几种开孔形状有利于锡珠的产生。所有这些设计都是为了能减少锡膏过多
地留在元件下。最好的设计如图2，3，4所示。这些设计通常适用于免清洗工艺。
- 7 -
3.2.2.6 MELF，微 MELF 元件
对 MELF，微 MELF 元件，推荐使用“C”形状开孔（见图 5）。这些开孔的尺
寸设计必须与元件端相匹配。
3.2.3 胶水模板开孔设计
对与胶水片式元件的开孔厚度，典型的设计是0.15–0.2mm [5.9–7.9mil]，
胶水开孔置于元件焊盘的中部。开孔为焊盘间距的1/3和元件宽度的110%（见图
6）。关于胶水模板的更多信息将在本文件下一版提及。
3.3 混 合 装 配 技 术 — 表 面 贴 装 技 术 和 通 孔 安 装 技 术 (Mixed Technology
Surface-Mount/ Through-Hole (Intrusive Reflow)。
这是一个理想的工艺，这种工艺下，SMT 和 THT 器件能够：
