JTR 系列无铅回流焊机用户手册 安装与调试 - 21 - 1 15
概述
JTR 系列无铅回流焊机用户手册
- 20 - 115
型号
JTR-800L/ JTR-800L-N JTR-1000L/ JTR-1000L-N JTR-1200L/ JTR-1200L-N
加热区数量
上
8/
下
8
上
10/
下
10
上
12/
下
12
加热区长度
3110mm 3890mm 4640mm
冷却区数量
上
Up3 /
下
Bottom3 (
冷空气内循环式
Cool Air Conversion)
排风量
10m
3
/min×2 以上
最大PCB宽度 400mm (选配：450mm)
运输导轨调宽范围 50-610mm，
运输方向
左
→
右
(
右
→
左
OPTION)
运输导轨固定方式
前端
(
后端
OPTION)
导轨结构
整体分段式（选配：分段独立控制）
运输带高度 900±20mm
PCB运输方式 空气炉=链条+ 网带 ( 氮气炉=链条， 但可选配网带)
PCB
上部品高度
PCB
板上
30mm
，下
25mm
运输带速度
300
～
2000
mm/Min
电源
3ψ 380V 50/60HZ (3ψ220V 50/60HZ
以技术协议为准
)
总功率 64KW/67KW 80KW/83 KW 93KW/97 KW
启动功率
30KW/32KW 36KW/38KW 40KW/42KW
正常工作消耗功率
约
9KW/10KW
约
10KW/11KW
约
11KW/12KW
升温时间
约
Approx. 30min
温度控制范围
室温～300℃
温度控制方式
PID全闭环控制,SSR驱动
温度控制精度 ±1℃
PCB
板温度分布偏差
±1.5℃
设置参数储存
可存多种设置参数
异常报警
温度异常 (恒温后超高温或超低温)
信号灯
三灯式 黄－升温；绿－恒温；红－异常
外型尺寸
(LxWxH)
5520x1660x1530mm
6300x1660x1530mm
7080x1660x1530mm
重量
Approx.2700kg/2800kg Approx.3000kg/3100kg Approx.3300kg/3400kg
氮气消耗量
500-1000PPM,25-30m
3
/hr
噪音值 ≤75dB

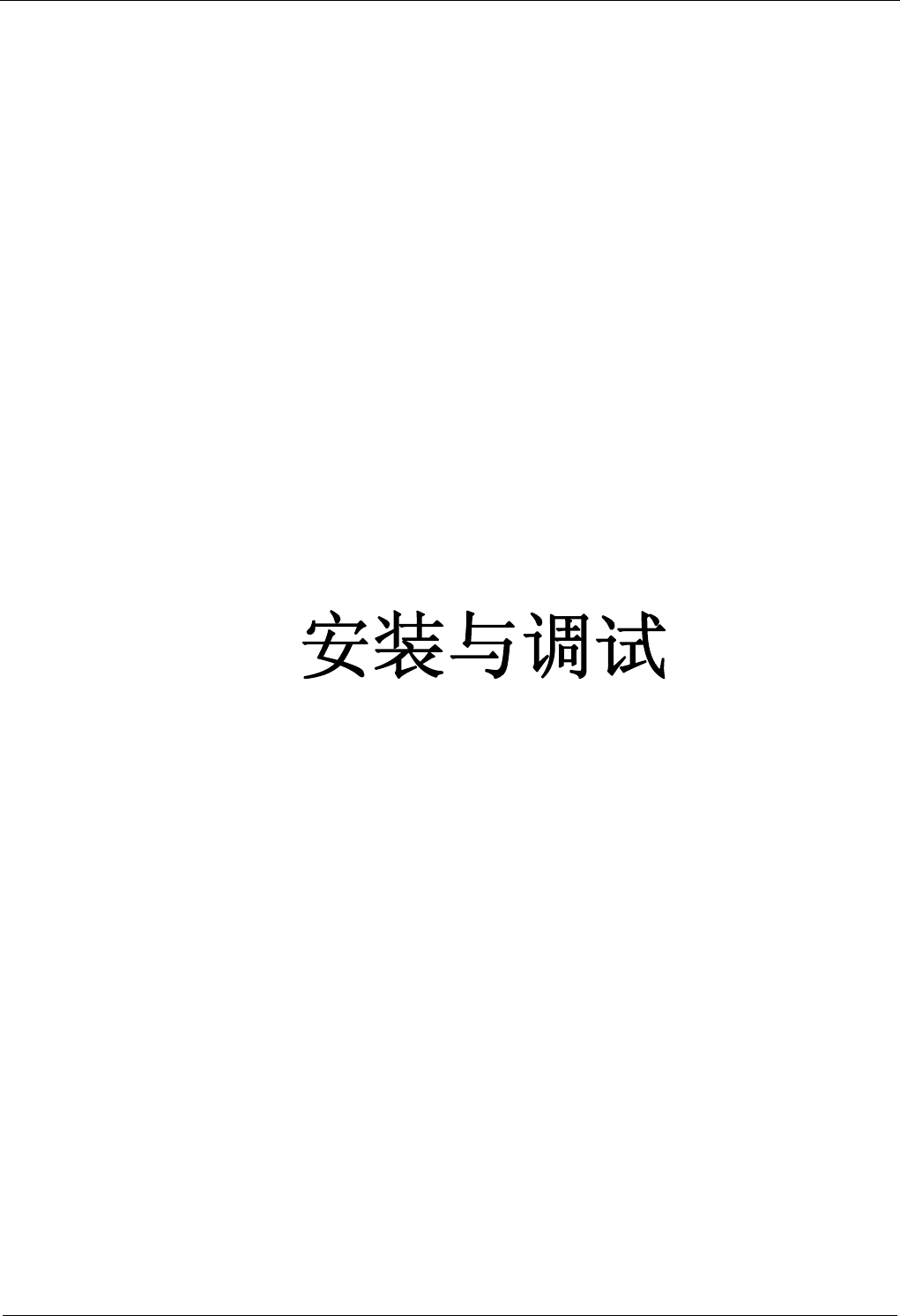

JTR 系列无铅回流焊机用户手册 安装与调试
- 21 - 115
JTR 系列无铅回流焊机用户手册 安装与调试
- 22 - 115
3.1
3.1.1
JT
回流焊分两个货箱包装，较大的货箱中装的是回流焊设备，较小的箱体中装的是计算机、彩色显示器、
工具箱及设备备用件。备份软件光盘和曲线热电偶以及说明手册封装在工具箱中。键盘、鼠标固定在主体设备入
口操作台上。
包装方式主要分为：省内，塑料包装
省外，木箱包装
出口，木箱真空包装
移除木箱后，检查机器在运输过程中有没有损坏，若有明显的损坏，请联系货运公司和
JT
制造公司。
木箱拆卸：首先拆除顶部封板并移除连接横梁，然后分别拆除木箱四周封板。
要从垫木上拆下回流焊，必须先拆下设备垫方上固定机器的木方。现在可以用能起重能力至少为
4
吨的叉式
升降机将回流焊从垫方上吊起，并通过安装在回流焊底架上的轮脚将其移动到位。
小型包装箱内含有：
（
a
）
K
型测温线及插头
5
条；
（b）附加工具箱一个（内含一字起、十字起、活动板手各一个及六角匙一套）；
（c）《用户操作手册》一本；
（
d
）
JTR
系列操作软件一套（光盘一张）
（
e
）彩色显示器
（f）设备备用件
3.1.2
环境温度：该系列回流焊机的工作环境温度应该在
5
～
40
℃（
41
℉～
104
℉）之间，不论回流焊机内有无工
件。
相对湿度：该系列机的工作环境相对湿度范围应在20～95％。
运输保管：该系列机可在－
25
～
55
℃（
-13
℉～
+131
℉）的范围内被运输及保管。在
24
小时以内，可以承受
不超过
65
℃的高温。
在运输过程中，请尽量避免过高的湿度，振动，压力及机械冲击。
3.1.3
当设备移到相应位置后, 首先将该设备上游和下游的接驳机连接好（如果有），然后再调水平。
当回流焊机安放到位后，通过下图所示位置的十个脚杯来调整回流焊机的传送高度和水平。其调整方法是，
使用工业用油或酒精水平仪进行测量，将水平仪放在PCB运输导轨的中部，然后通过机器底部的十个可调脚杯对
回流焊机反复进行前后、左右两方向的水平调整，直到导轨水平并对齐接驳的机器导轨为止。最后，一定要将所
有脚杯上的锁紧螺母锁紧。
