JTR 系列无铅回流焊机用户手册 软件操作 - 57 - 1 15 用户设置完毕后，选择退出，就会弹出如下图所示的画面 ，在此画面中“取消”将不退出； “保存及退出” 就是保存用户现所有设置并退出； “退出不保存”是对用户所设置的不保存并退出。
JTR 系列无铅回流焊机用户手册 软件操作
- 56 - 115

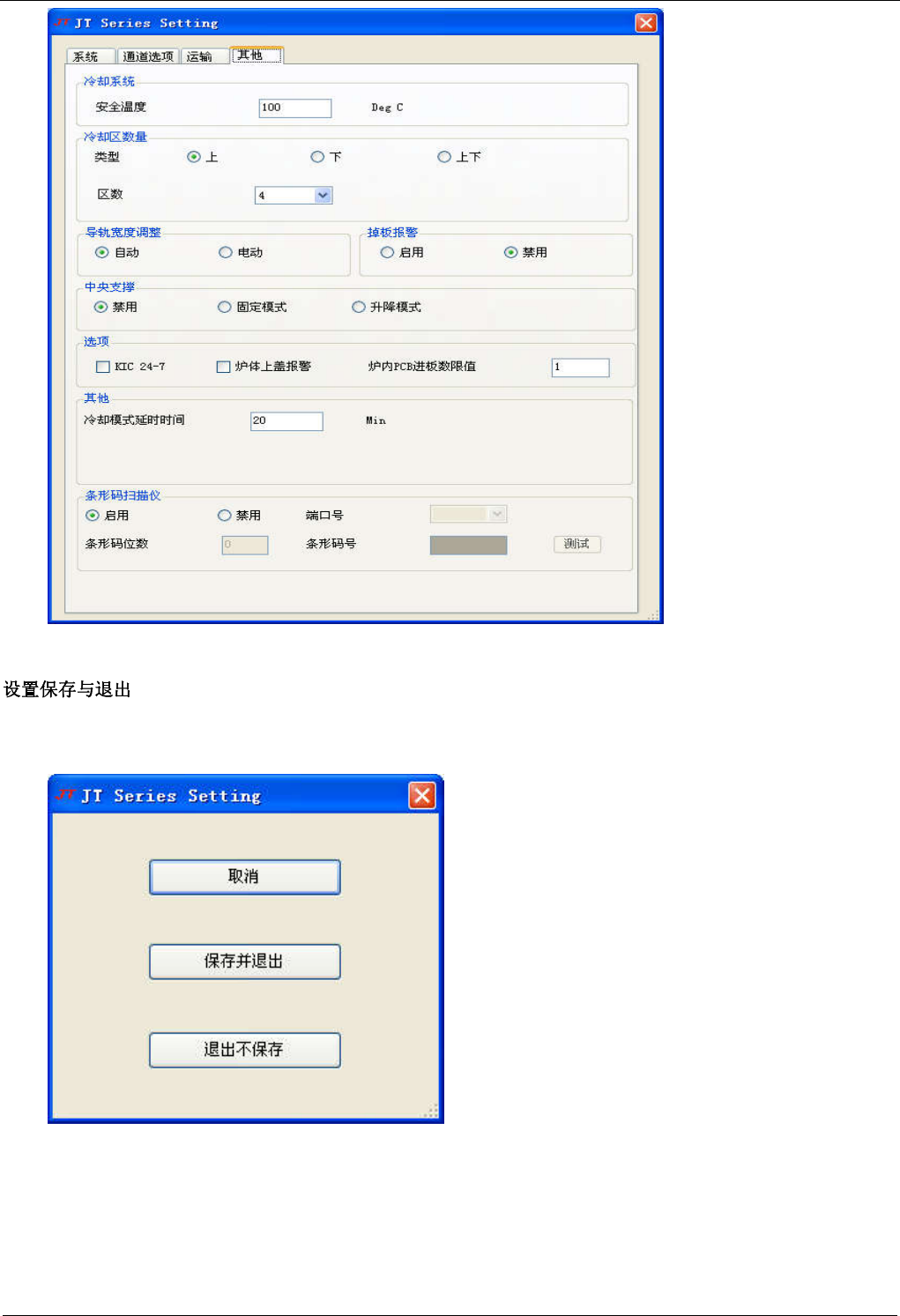

如右图所示的“ ”页面，用户可设置冷却系统(冷却温区)安全值、风机速度控制(选择“无级”时软件主
界面的参数设置窗口中才会出现“风机频率”设置栏，选中“分档”时软件主界面中的风机频率将以档位显示)、
中央支撑、掉板报警、下层各风机开关。
JTR 系列无铅回流焊机用户手册 软件操作
- 57 - 115
用户设置完毕后，选择退出，就会弹出如下图所示的画面 ，在此画面中“取消”将不退出；“保存及退出”
就是保存用户现所有设置并退出；“退出不保存”是对用户所设置的不保存并退出。
JTR 系列无铅回流焊机用户手册 软件操作
- 58 - 115
为避免风道及传输部件过热变形，本机设置为退出操作系统时,将会自动进入 ，关闭加热，热
风马达继续工作， 系统冷却十分钟后,热风马达将关闭，控制系统自动关闭退到操作系统桌面。关闭操作系统，
将 置于 OFF 状态。
用户可间隔 1 个月或若干月将软件安装目录中的”operatorlog”和”machinelog”,”systemlog”三个文件夹中
以前日志文件或各温区监控曲线的文件删除。
4.5
1. JTR系列全热风回流焊机有两个抽风口，直径均为200mm，通常情况排气量应为10m
3
／min X 2以上。在实
际生产中，必须将两个抽风口与工厂的主通风道连接，否则，将有可能由于风速不稳定而造成焊接温度不稳定。
为了便于定期维护，排气通道必须与通风道进行镶嵌式活动连接。
2. UPS应处于常开状态。当遇到断电时，机器会自动接通内置的UPS，运输系统的传送电机会继续运转，将工
件从炉腔内运出，免受损失。
3.
若遇紧急情况，可以按下机器两端的“紧急制”。
4. 控制用计算机禁止作其它用途。
5. 测温插座、插头均不能长时间处于高温状态，所以每次测完温度后，务必迅速将测温线从炉中抽出以避免高
温变形。
6.
在安装程序完毕后，对所有的支持文件不要随意删改，以防止程序运行出现不必要的故障。
7. 各加热区温度设定参考：
JTR-800 JTR-800-N JTR-1000 JTR-1000-N 设定温度
Zone 1 Zone 1 Zone 1 Zone 1 180~200℃
Zone 2,3,4,5,6 Zone 2,3,4,5,6 Zone 2,3,4,5,6,7,8 Zone 2,3,4,5,6,7,8 150~180℃
Zone 7 Zone 7 Zone 9 Zone 9 200~250℃
Zone 8 Zone 8 Zone 10 Zone 10 250~300℃
40 80
