JTR 系列无铅回流焊机用户手册 设备保养及维护 - 76 - 1 15 操作方法： 1. 将 PCB 运输链条放入专用治具内。 2. 用活动扳手固定专用治具。 3. 旋转顶针，使 PCB 运输链条销轴脱离链条。 4. 分开链条，即完成链条的裁剪。 1.2 磨机裁剪 操作方法：用磨机将上图中两销轴磨平，取下挡片，从另一侧取下两销轴连接的链珠即可。 (2). 当传输网带长时间在高温下运转后， 受到材料热胀冷缩的影响，网带材质会发生相应的变…
JTR 系列无铅回流焊机用户手册 设备保养及维护
- 75 - 115
6.2 .
对于炉内的调宽丝杆组件，丝杆必须清洁和润滑，推荐使用的油脂润滑 Krytox GPL227,推荐清洁调宽丝杆
的清洁剂 ALPHA Saponifier 或 Vigon Rc101。调宽丝杆清洗程序如下：
·在开始本操作前，确定炉子冷却并在常温状态。
·运输系统必须停止。
·请在调宽丝杆组件下面铺上一次性托盘。
·在调宽丝杆表面喷上清洁剂 ALPHA Saponifier 或 Vigon Rc101，并保持 3min 使清洁剂渗透到残渣中。
·用软刷清洁丝杆，以下步骤要两个人完成。
A.将导轨移到最大板宽。
B.第一人将软刷放在调宽丝杆上，靠近移动板并放在导轨外侧，旋转丝杆使软刷随着丝套移动（当丝套移
动到最小板宽时，拿走软刷）
C.第二人将导轨的板宽从最大调节到最小。
D.当导轨移动到最小板宽时，软刷跟着导轨同样移到最小板宽。
E,再将软刷放在导轨内侧。
F.移动导轨到最大板宽。
G.当导轨移动到最大板宽时，软刷沿着丝杆同样移动。
H.重复步骤“B”到“G”直到丝杆上没有铁锈和残渣为止。
·用干净的抹布擦去丝杆上的残渣。
·循环导轨从“in”到“out”，再次擦拭丝杆。
·用润滑脂 Krytox GPL227 在丝杆表面涂上一定的长度，并移动导轨，使丝杆表面均匀布满润滑脂。
·移走托盘。
6.3 .PCB
(1). PCB
当 PCB 运输链条长时间在高温下运转后，受到材料热胀冷缩的影响，PCB 运输链条材质会发生相应的变化，
出现变长现象，导致设备上的张紧机构失效，因此需对 PCB 运输链条的张紧力进行调整，调整方法为：裁剪 PCB
运输链条长度。操作方法如下:
1.1 使用专用链条裁剪治具
1
机头各轴承及调宽链条
每月
钙基润滑脂
ZG-2
，滴点
>80
℃
2
同步链条、张紧轮及轴承
每月
钙基润滑脂
ZG-2
，滴点
>80
℃
3 机头运输链条过轮用轴承 每月 钙基润滑脂ZG-2，滴点>80℃
4
机头丝杆及传动方轴
每月
钙基润滑脂
ZG-2
，滴点
>80
℃
5 PCB运输链条
(计算机控制自动滴油润滑)
每天 杜邦Krytox GPL107全氟聚醚润滑油（耐温250℃）
6 Krytox GPL227 250
>300
7 Krytox GPL227 250 ,
>300
JTR 系列无铅回流焊机用户手册 设备保养及维护
- 76 - 115

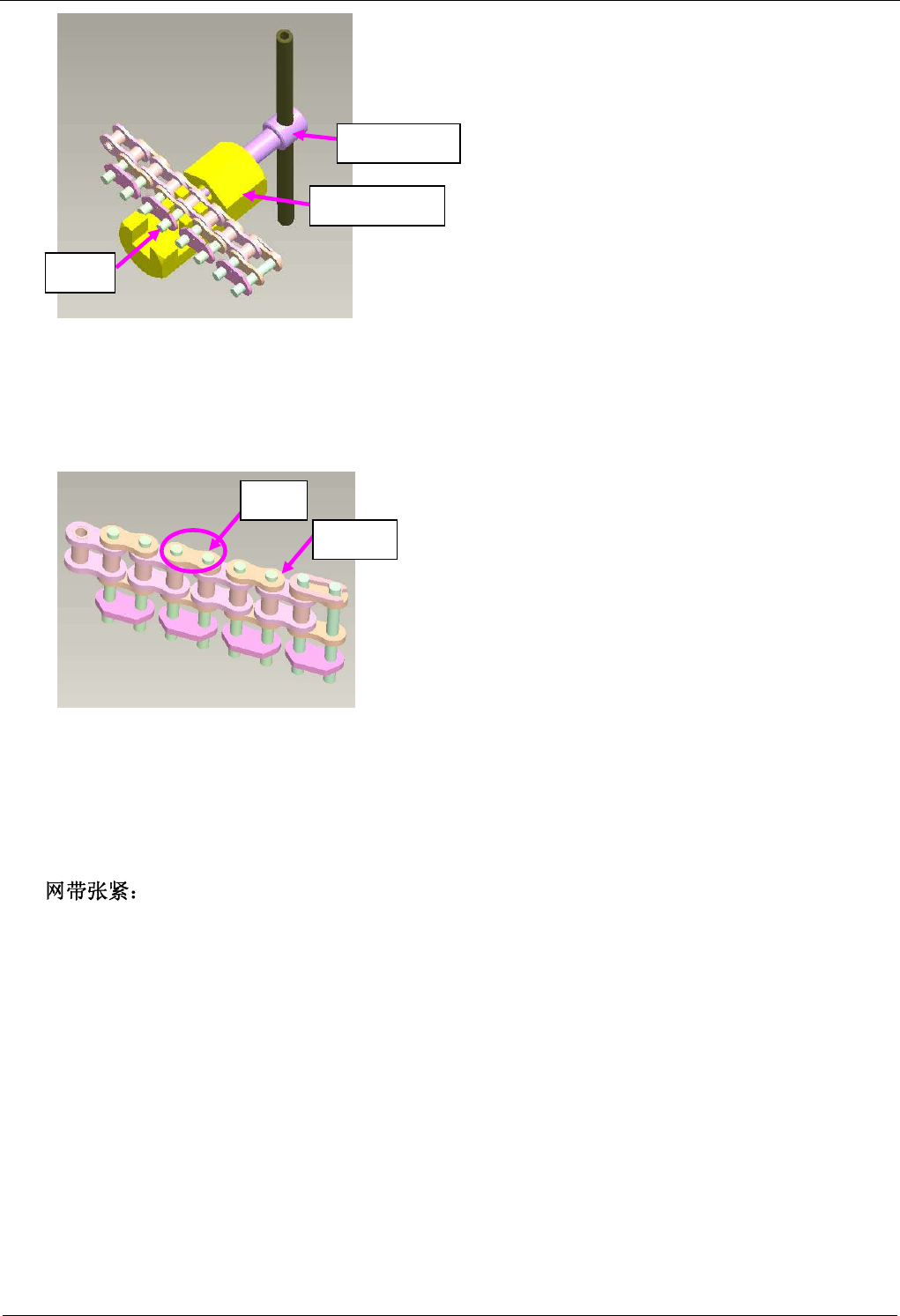

操作方法：1.将 PCB 运输链条放入专用治具内。
2.用活动扳手固定专用治具。
3.旋转顶针，使 PCB 运输链条销轴脱离链条。
4.分开链条，即完成链条的裁剪。
1.2 磨机裁剪
操作方法：用磨机将上图中两销轴磨平，取下挡片，从另一侧取下两销轴连接的链珠即可。
(2).
当传输网带长时间在高温下运转后，受到材料热胀冷缩的影响，网带材质会发生相应的变化，出现变长现象，
导致网带张紧力不够，因此需对网带的张紧力进行调整，调整方法及步骤如下：
将出入口网带张紧滚筒向下压来调整网带张紧力，当网带张紧力调整到合适时（网带不出现抖动现象为合适），
并锁紧固定螺钉。如下图
专用轴
专用治具
顶针
顶针
挡片
JTR 系列无铅回流焊机用户手册 设备保养及维护
- 77 - 115
操作方法：将入口、出口网带调整支架上的滚筒支杆向下调整，使其网带张力合适（网带不出现抖动现象为
合适）。
(3)
当中支链条长时间在高温下运转后，受到材料热胀冷缩的影响，中支链条材质会发生相应的变化，出现变长
现象，导致设备上的张紧机构失效，因此需对中支链条的张紧力进行调整，调整方法为：裁剪中支链条或调整入
口中支链条张紧块。操作方法如下：
1.1 裁剪中支链条
操作方法：
1.将中支链条销轴垂直放在治具孔内，用铁锤及专用顶针治具敲击链条销轴，使销轴脱离链条。分开即可。
2.用磨机将链条两销轴磨平，取下挡片，从另一侧取下两销轴连接的链珠即可。
1.2 调整中支链条张紧块
顶针
