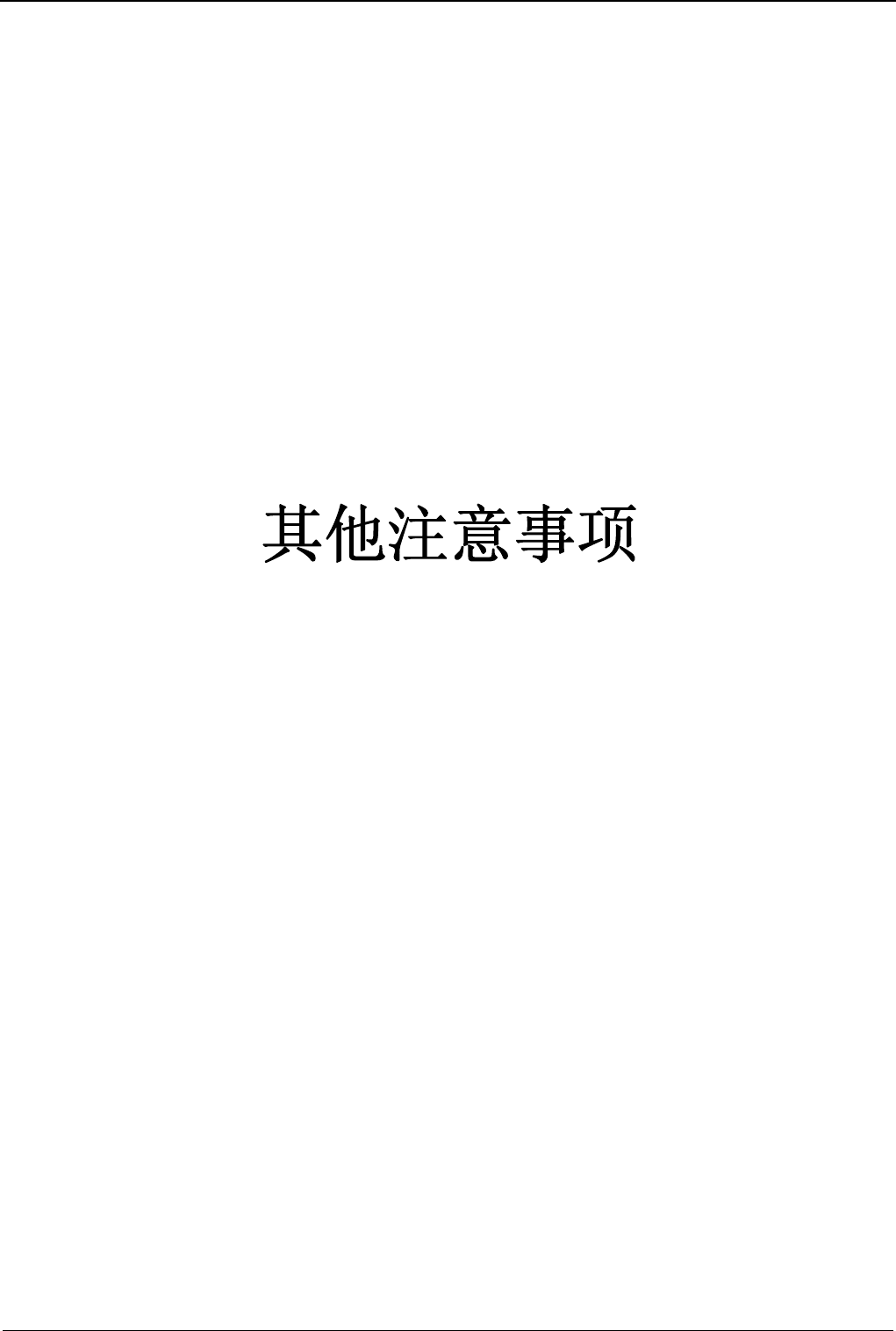

其他注意事项 JTR 系列无铅回流焊机用户手册 - 83 - 1 15
JTR 系列无铅回流焊机用户手册 设备保养及维护
- 82 - 115
·清扫回流焊内部的灰尘。
·检验氧气分析仪的校准。
·锁紧所有电源接线端子的螺丝。
·氧气分析仪松供应商年检。
链条表面清洁
检查链条表面是否有焦状物及黑色粉末（清
洗链条，建议用柴油浸泡清洗）
表面无异物
网带张力
检查网带张力是否适宜（如出现网带抖动或
张力不足，请调节张紧滚筒）
张力适宜
导轨链条槽内清洁
检查导轨链条槽内是否有焦状物及黑色粉
末（清洗导轨内异物，避免链条运转阻力大，
加剧导轨磨损）
无异物
项目
检查内容
维护方法 正常状态
气管管路密封 检查各气管管路的接口是否紧密，无泄漏 密封性良好
氮气系统
过滤器中活性碳粉
检查过滤器中活性碳粉是否有效（更换活性
碳粉）
能过滤杂物和水分
导轨磨损
目视检查运输导轨有无磨损（如磨损严重，
则需更换）
无磨损
运输系统
链条齿轮
目视检查传输系统中各链条齿轮有无磨损
（如磨损严重，则需更换）
无磨损
电器系统 紧急制
激活紧急停止按钮，检查紧急停止电路是否
有效
功能正常
其他注意事项 JTR 系列无铅回流焊机用户手册
- 83 - 115
其他注意事项 JTR 系列无铅回流焊机用户手册
- 84 - 115
7.1
1. JTR系列热风回流焊机应工作在洁净的环境中，以保证焊接质量；
2.
请不要在露天、高温多湿的条件下使用、存储机器；
3. 请不要将机器安装在电、磁干扰源附近；
4. 在使用前，请清理干净炉腔，不要将工件以外的东西放入机内；
5. 检修机器时，请关机切断电源，以防触电或造成短路；
6.
控制用计算机只供本机专用，严禁他用。严禁随意删改计算机所配置的数据文件、系统文件、批处
理文件，
以避免计算机系统控制混乱；
7. 机器工作时UPS应处于常开状态。
8.
经常检查
UPS
是否正常工作；
9.
温度设置不要低于室温，以避免机器信号灯塔红灯常亮；
10. 机器经过移动后，须对各部进行检查；
11. 机器应保持平稳，不得有倾斜或不稳定的现象。通过调整机器下部六个脚杯，保证运输链处于水平状态，防
止
PCB
板在运输过程中发生位移；
12.
操作时，请注意高温，避免烫伤；
13. 检查PCB运输链条传动是否正常，保证其无挤压、受卡现象，保证链条与各链轮啮合良好，无脱落现象；
14. 本机采用自动运输链润滑方式，必须采用高温润滑油，需定期检查油杯中的油量并及时补充；机器 运行时
多余的润滑油会滴入接油槽，请定期检查并及时清理；
15.
本机采用双电动丝杆开启炉体，需每月检查各转轴处的开口销固定情况，检查上下限位开关的有效性
并保
证各活动部件足够的润滑。
7.2
限流保护器设定值为：运输限流为 0.64A，调宽限流为 0.64A，升降致动器限流为 4A。
