JTR 系列无铅回流焊机用户手册 设备保养及维护
- 73 - 115
（
2
）将
l

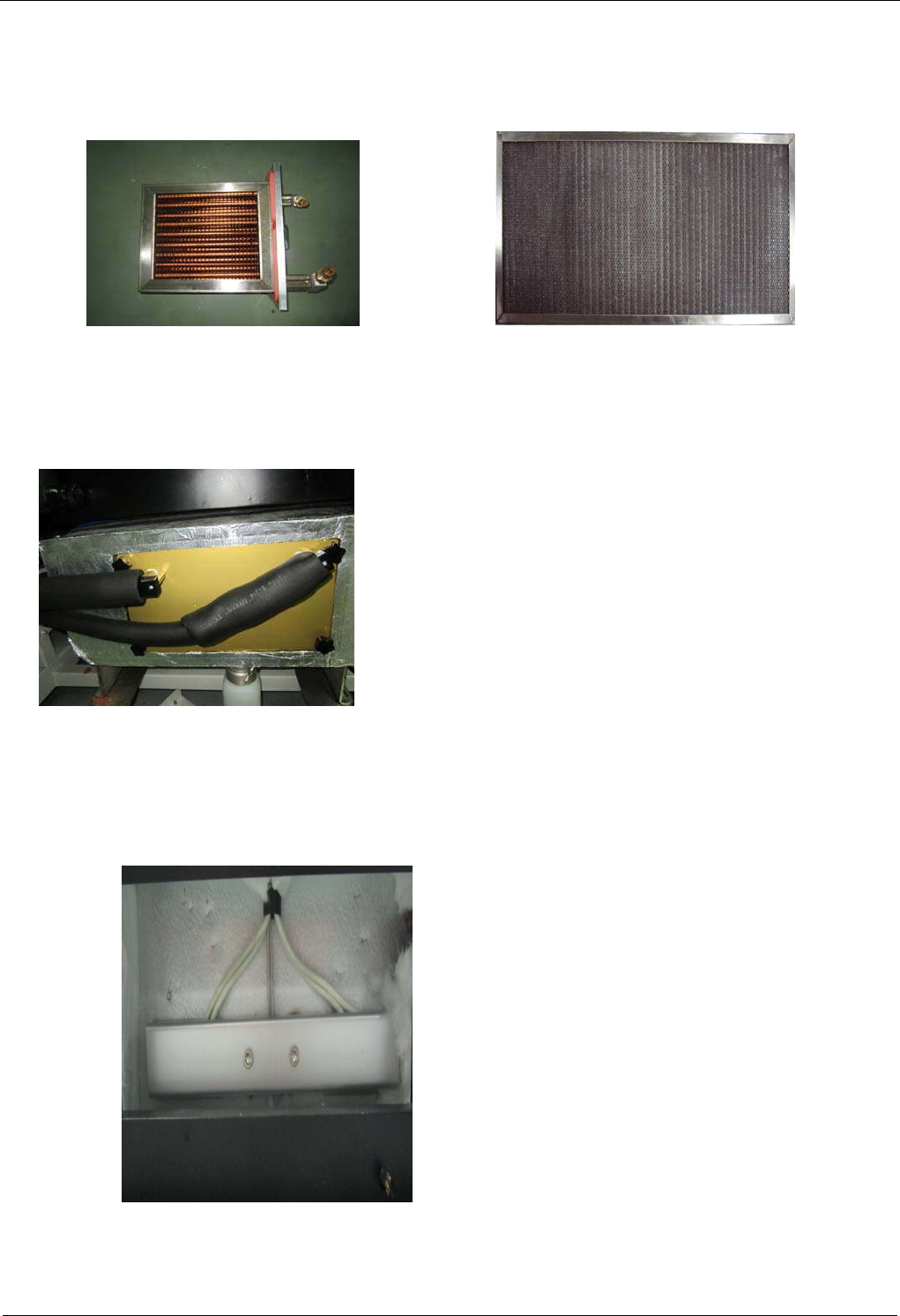

冷凝器与水管连接的快速接头分解开，取出蒸发器和过滤网，然后将过滤网和蒸发器装置放入清洗
溶剂中清洗。。
（
3
）等清洗完后的过滤网和蒸发器表面溶剂挥发干净后，将过滤网插入蒸发器内，然后将蒸发器放入回收
箱内，将蒸发器上进出水管连接上，最后锁紧回收箱封板。
7.
定期检查各发热器是否正常，如有损坏应及时更换；

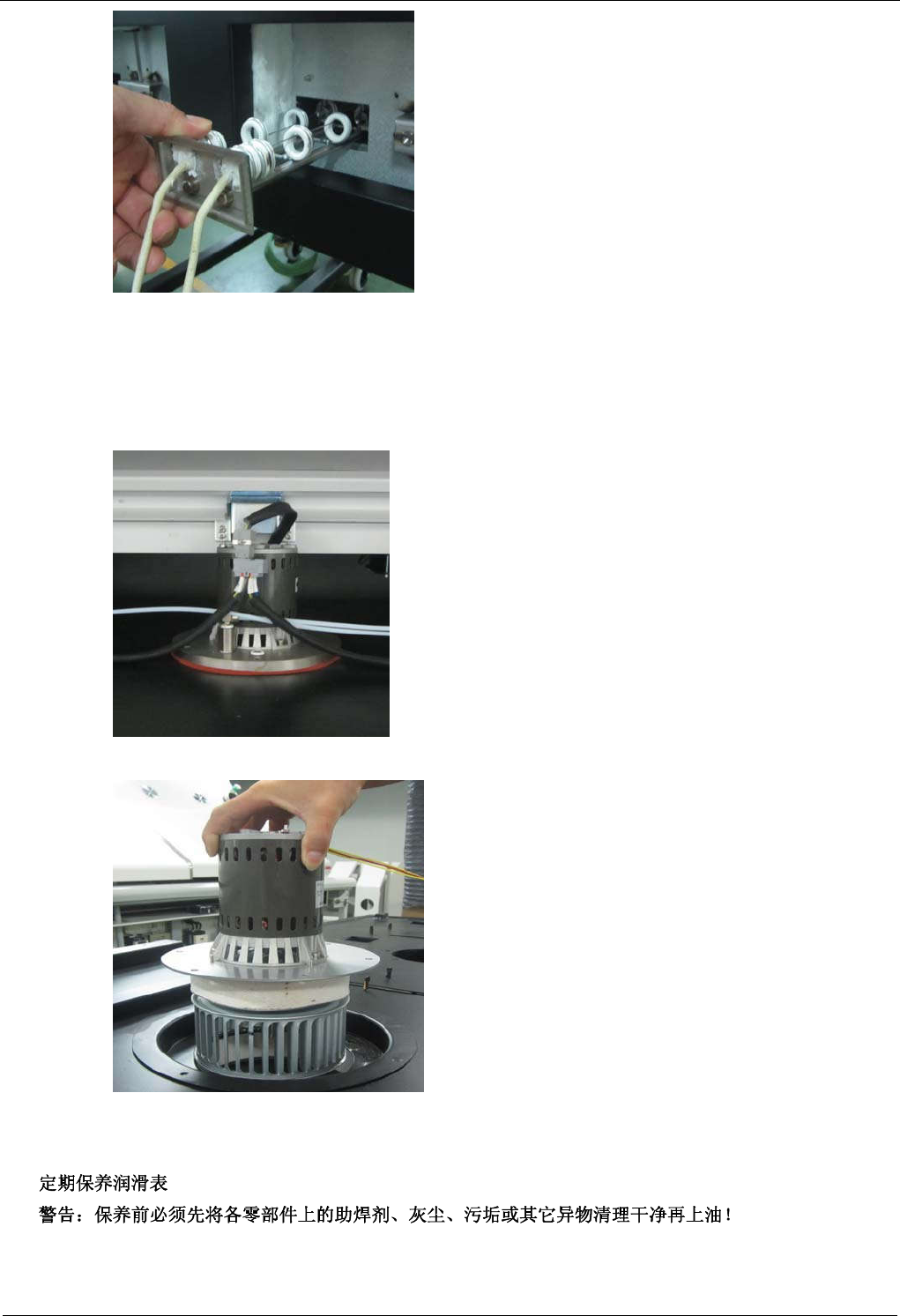

发热丝更换方式及步骤：
（1）在设备后面，取下需更换发热丝的盖板。
（2）取下发热丝固定板。
（3）取出发热丝。
JTR 系列无铅回流焊机用户手册 设备保养及维护
- 74 - 115
（4）更换OK后，按上述拆卸方法反方向安装发热丝。
8. 定期检查、清洁冷却风扇，保证其长期正常工作，以确保热风电机及电控箱内的电器组件正常工作而不
致烧坏；
马达更换方式及步骤：
（1）取下马达板固定螺丝。
（2）取出需更换马达，将 OK 的马达组件放入炉胆马达孔内，用 M6 螺丝固定。
9.

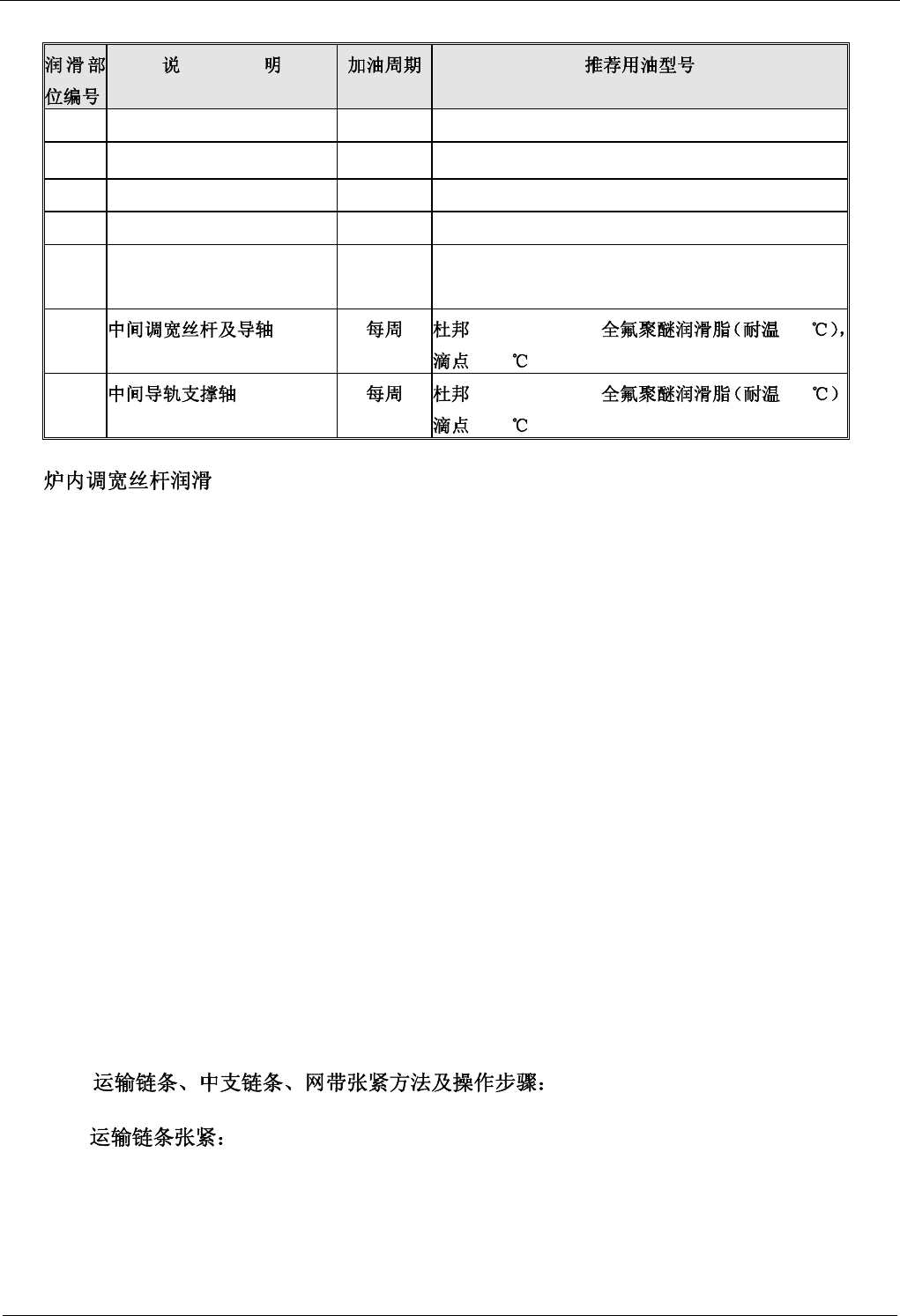

定期检查机器各处的润滑情况（具体见下表）；
JTR 系列无铅回流焊机用户手册 设备保养及维护
- 75 - 115
6.2 .
对于炉内的调宽丝杆组件，丝杆必须清洁和润滑，推荐使用的油脂润滑 Krytox GPL227,推荐清洁调宽丝杆
的清洁剂 ALPHA Saponifier 或 Vigon Rc101。调宽丝杆清洗程序如下：
·在开始本操作前，确定炉子冷却并在常温状态。
·运输系统必须停止。
·请在调宽丝杆组件下面铺上一次性托盘。
·在调宽丝杆表面喷上清洁剂 ALPHA Saponifier 或 Vigon Rc101，并保持 3min 使清洁剂渗透到残渣中。
·用软刷清洁丝杆，以下步骤要两个人完成。
A.将导轨移到最大板宽。
B.第一人将软刷放在调宽丝杆上，靠近移动板并放在导轨外侧，旋转丝杆使软刷随着丝套移动（当丝套移
动到最小板宽时，拿走软刷）
C.第二人将导轨的板宽从最大调节到最小。
D.当导轨移动到最小板宽时，软刷跟着导轨同样移到最小板宽。
E,再将软刷放在导轨内侧。
F.移动导轨到最大板宽。
G.当导轨移动到最大板宽时，软刷沿着丝杆同样移动。
H.重复步骤“B”到“G”直到丝杆上没有铁锈和残渣为止。
·用干净的抹布擦去丝杆上的残渣。
·循环导轨从“in”到“out”，再次擦拭丝杆。
·用润滑脂 Krytox GPL227 在丝杆表面涂上一定的长度，并移动导轨，使丝杆表面均匀布满润滑脂。
·移走托盘。
6.3 .PCB
(1). PCB
当 PCB 运输链条长时间在高温下运转后，受到材料热胀冷缩的影响，PCB 运输链条材质会发生相应的变化，
出现变长现象，导致设备上的张紧机构失效，因此需对 PCB 运输链条的张紧力进行调整，调整方法为：裁剪 PCB
运输链条长度。操作方法如下:
1.1 使用专用链条裁剪治具
1
机头各轴承及调宽链条
每月
钙基润滑脂
ZG-2
，滴点
>80
℃
2
同步链条、张紧轮及轴承
每月
钙基润滑脂
ZG-2
，滴点
>80
℃
3 机头运输链条过轮用轴承 每月 钙基润滑脂ZG-2，滴点>80℃
4
机头丝杆及传动方轴
每月
钙基润滑脂
ZG-2
，滴点
>80
℃
5 PCB运输链条
(计算机控制自动滴油润滑)
每天 杜邦Krytox GPL107全氟聚醚润滑油（耐温250℃）
6 Krytox GPL227 250
>300
7 Krytox GPL227 250 ,
>300
