JTR 系列无铅回流焊机用户手册 故障分析处理 - 61 - 1 15 检查相关的中间继电器是否正常的工作。 . 检查方面如下： 通信线 检查各通信线连接口是否正常 . PLC （ 1 ） 检查 MC100-3624BT A 灯是否 亮 ， 如果没有， 检查 FU1 保险管是否断开； 检查中间 RUN 灯是否闪烁， 如果熄灭， 检查通信线接口旁边的拨码开关是否拨到 ON 位。 （ 2 ） 如果上述 没有 问题请检查通讯接口是否连接正常。…
JTR 系列无铅回流焊机用户手册 故障分析处理
- 60 - 115

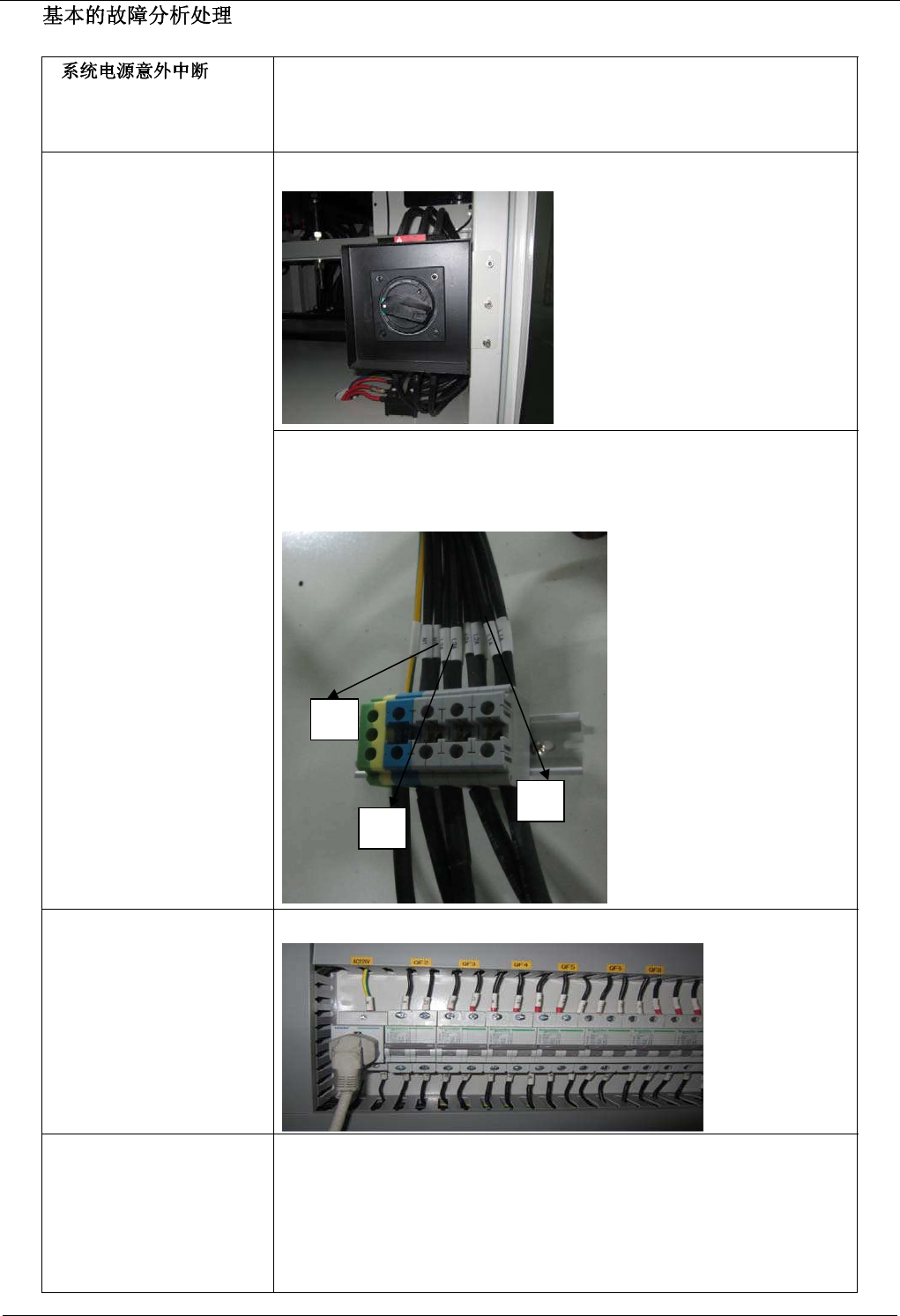

5.1
设备电源供给是
50HZ
，三相
380V
±
10
％。设备引出线与装在电源
供给箱中的空气开关连接后，提供给热源、电机、信息系统等各部分电
压，若系统电源意外中断，主要检查以下几方面：
检查总电源开关是否处于“on”的位置；
总电源
检查设备总电源电线有无松动并且测试电压是否满足所需要求用
万能表测其电压，用万能表的探针测试电源电线
L1, L2, L3.
的电压，
如电压表上所示电压不是所需电压。问题就在此处
空气开关 检查相应的空气开关是否正常的打开。
次级电源
1.检查确认位于回流焊入口底架上的隔离变压器的初级与次级的电压
为：220V±10%，若次级电压不足或无，则表明隔离变压器故障。
2.若设备输入电源非三相380V±10%，请检查新增变压器的初级与次级
电压是否符合变压器规格，如果次级电压不符合变压器电压规格要求，
表明变压器故障。
L1
L3
L2
JTR 系列无铅回流焊机用户手册 故障分析处理
- 61 - 115

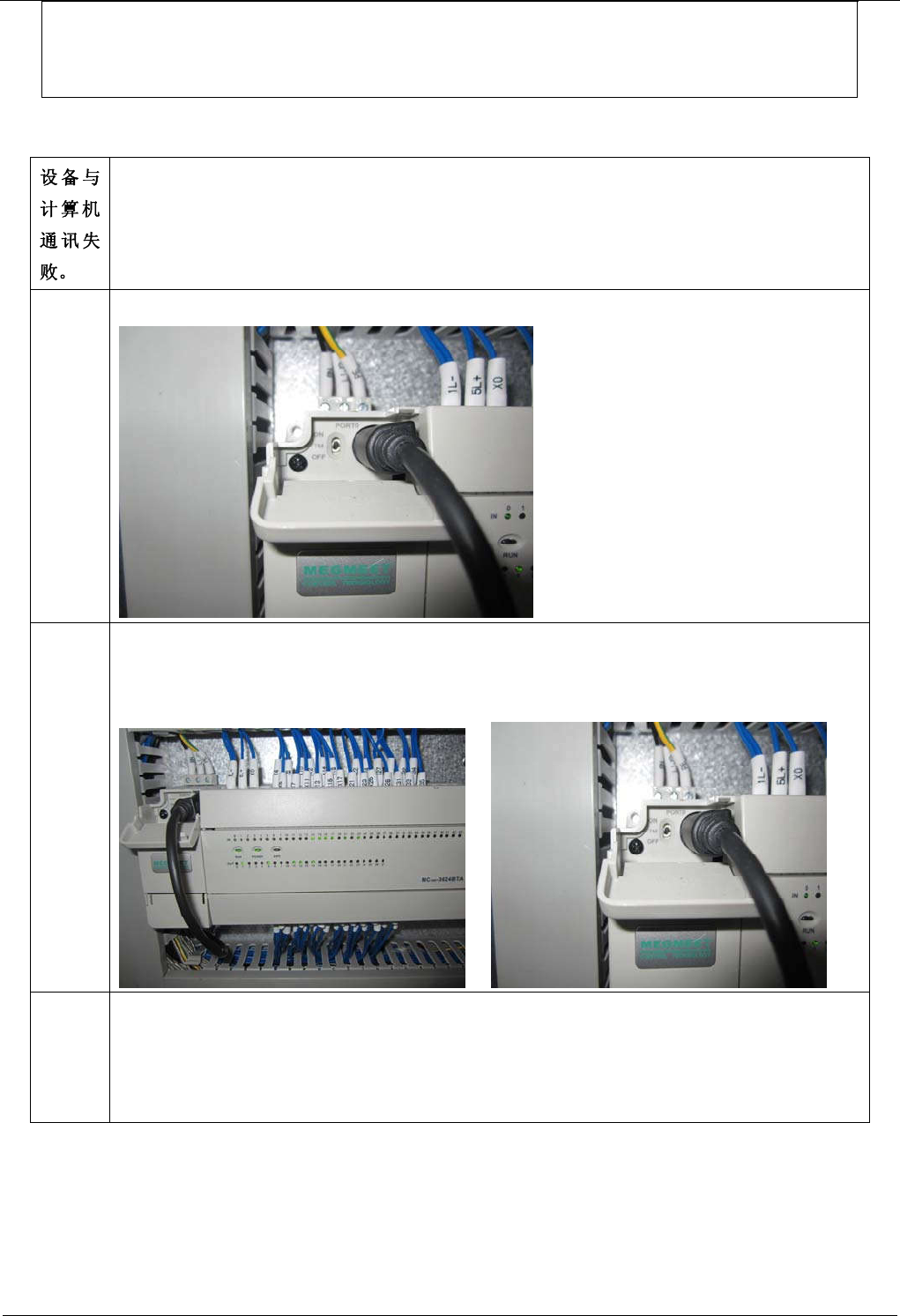

检查相关的中间继电器是否正常的工作。
.
检查方面如下：
通信线
检查各通信线连接口是否正常
.
PLC （1）检查MC100-3624BTA 灯是否亮，如果没有，检查FU1保险管是否断开；检查中间RUN
灯是否闪烁，如果熄灭，检查通信线接口旁边的拨码开关是否拨到ON位。（2）如果上述没有
问题请检查通讯接口是否连接正常。

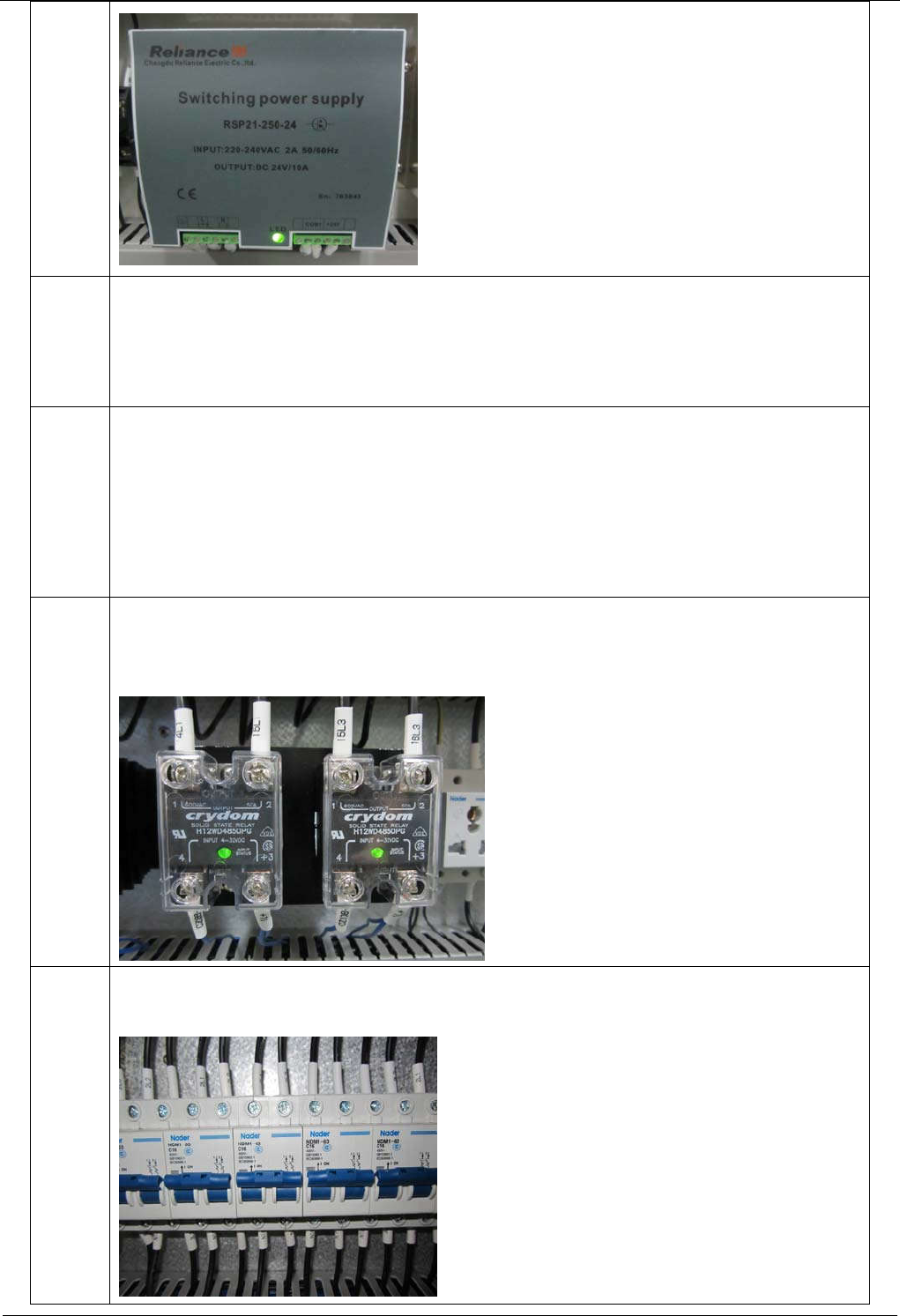

电 源 开
关
用万能表测试开关电压，如果没有24V电压信号请检查:(1) 该开关的进线有无电压(2) 开
关本身是否已经损坏
.
JTR 系列无铅回流焊机用户手册 故障分析处理
- 62 - 115
软 件 部
分
（1）防火墙是否打开。
（
2
）是否安装了阻止该软件正常操作的杀毒软件。
（
3
）是否打开了和该操作系统相冲突的程序。
加 热 区
产 生 温
度 异 常
报 警 或
温 度 上
不去。
该机所有的加热器均工作在 380V、三相 50～60HZ 的标准电压下，固态继电器通过一个
24V 信号来开启.关闭加热器的电源，该机借助预先设置在软件中的 PID 参数进行控制。在运
行过程中，如果一个加热区产生温度异常报警或温度上不去，检查以下几方面：
1
检查与此加热区相对应的固态继电器是否有 24V 信号，固态继电器是否有输出，固态继
电器指示灯亮表示有输出信号（指示灯常亮表示该区正处在加热状态，指示灯闪烁表示该区
处在 PID 控制加热状态）.
2
检查该加热区空气开关是否闭合.
