RX-6_机器控制参数.pdf - 第77页
机器控制参数 2- 70 设定项目 2-2-9 - 1 No. 项目 输入范围 单位 备考 最小值 最大值 1 轴 参照 2-2-9-2 轴 2 衰减等待时间 3 轴控制参 数 加速度 - 10 10 G 4 减速度 - 10 10 G 5 最高速度 - 100000 100000 mm/sec 6 S 字比率 7 速度条件 一定速度默认 8 移动速度 时相对于 最高速度 的比率 高速 2 % 9 高速 % 10 中速 % 11 低速 …
机器控制参数
2-69
2-2-9

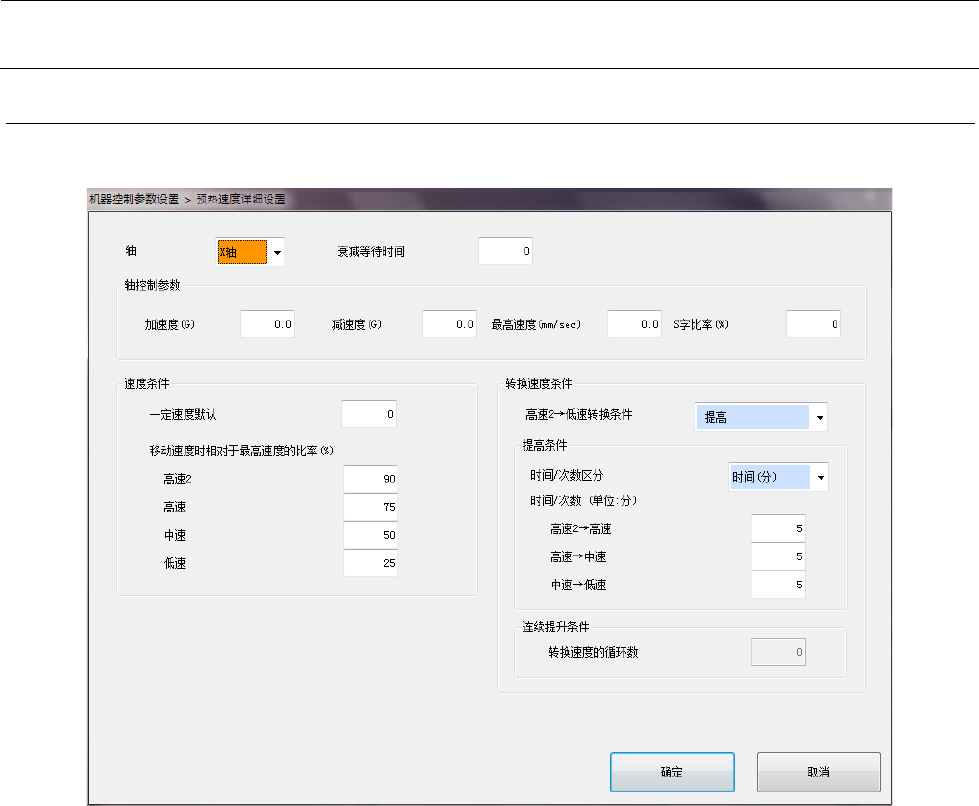

预热速度详细设置
如将“轴号”设置为欲编辑的索引，即可对所设定的区分中的轴控制参数进行编辑。
机器控制参数
2-70
设定项目
2-2-9-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 轴 参照2-2-9-2轴
2 衰减等待时间
3 轴控制参
数
加速度 -10 10 G
4 减速度 -10 10 G
5 最高速度 -100000 100000 mm/sec
6 S字比率
7 速度条件 一定速度默认
8 移动速度
时相对于
最高速度
的比率
高速2 %
9 高速 %
10 中速 %
11 低速 %
12 转换速度
条件
高速2→低速转换条件
参照2-2-9-3转换
速度条件
13 提高条件 时间/次数区分 min或
次数
14 高速2→高速
15 高速→中速
16 中速→低速
17 连續提升
条件
转换速度的循环
数
轴
2-2-9-2
转换速度条件
2-2-9-3
No.
内容
1 X轴
2 Y轴
No.
内容
1 提高
2 连續提升
机器控制参数
2-71
2-2-10
轴分割台设定
如将“贴片头单元”、“轴区分”设置为欲编辑的索引，即可对所设定的区分中的轴参数进行编辑。
设定项目
2-2-10-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 贴片头单元 0 1 参照2-2-10-2贴片
头单元
2 轴区分 0 31 参照2-2-10-3轴区
分
3 是否存在 ON：存在
OFF：不存在
4 是否为定位置板控制对象 ON：控制
OFF：不控制
5 伺服/控制参数的台编号
6 面板编号
7 通道编号
8 轴号
9 点数据的偏移量编号
