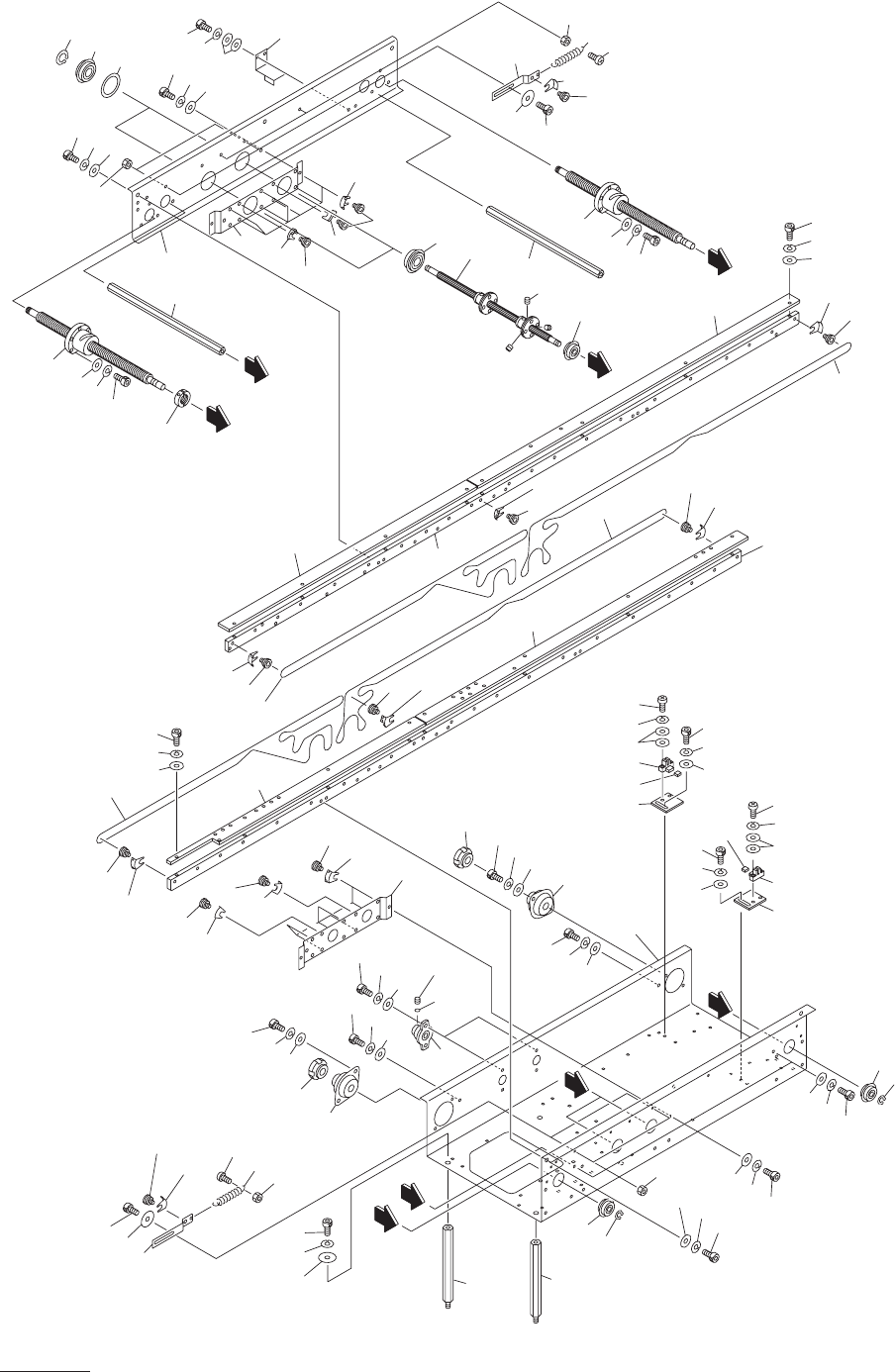

C-S104-16 0604-001 42 R コンベア部 R CONVEYOR SECTION Fig. 8-1 コンベア Conveyor 45 14 15 16 17 18 20 1 1 12 13 69 68 67 66 9 42 46 48 49 53-3 53 43 44 28 29 30 27 38 A 53 53-3 53-1 53 53-2 C D 96 30 29 28 38 3 57 8-1 53-2 53 57-…

100%1 / 66
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
C-S104-16
0604-001
41
7-4
1 630 056 1500 PLATE 4 659G--03B-033
1 -1 630 059 2412 BRACKET(PHOTO R) 2
659G--A03001B-016
1 -2 630 059 2405 BRACKET(PHOTO L) 1
659G--A03001B-039
1 -3 630 058 8705 BRACKET(PHOTO R) 1
659G--A03001B-040
2 630 060 6973 SENSOR,PHOTO 4 PHS125, PHS57, PHS58, PHS122
659G--03H-026
3 -1 411 119 1909 WASHER V 3X7X0.5 16 FW3 F
3 -2 411 086 4408 WASHER SPR 3 16 SW3 F
3 -3 411 162 1604 SCR PAN 3X20 8 M3X20 PAN
3 -4 411 054 6809 NUT HEX 3 8 M3 F
6 411 141 4008 WASHER V 4X9X0.8 8 FW4
7 411 141 2905 WASHER SPR 4 8 SW4
8 630 000 7619 BOLT,HEX-SCT 8 M4X8
9 -1 411 141 4008 WASHER V 4X9X0.8 8 FW4
9 -2 411 141 2905 WASHER SPR 4 8 SW4
9 -3 630 000 7664 BOLT,HEX-SCT 8 M4X20
11 630 057 7365 LEVER 1
659G--A03001B-015
12 630 001 0220 WASHER 2 659G--03H-027
13 630 000 7787 BOLT,HEX-SCT 1 M5X25
14 411 141 0604 NUT HEX 5 1 M5-3
15 411 054 6809 NUT HEX 3 1 M3 F
16 411 040 6202 SCR PAN 3X10 1 M3X10 PAN
17 411 054 8506 NUT HEX 4 1 M4 F
18 411 162 1505 SCR PAN 4X20 1 M4X20 PAN
19 630 001 8103 SPRING,TENSION 1 659G--03H-028
21 630 058 8699 BRACKET(CYL) 1
659G--A03001B-026
22 630 060 6980 ROTARY ACTUATOR 1 SV32 659G--03H-034
23 630 058 8712 LEVER 1 659G--03B-027
24 630 057 7372 LEVER 1
659G--A03001B-028
25 411 141 4008 WASHER V 4X9X0.8 2 FW4
26 411 141 2905 WASHER SPR 4 2 SW4
27 630 000 7626 BOLT,HEX-SCT 2 M4X10
28 411 141 4008 WASHER V 4X9X0.8 1 FW4
29 411 141 2905 WASHER SPR 4 1 SW4
30 630 000 7664 BOLT,HEX-SCT 1 M4X20
31 411 141 4008 WASHER V 4X9X0.8 2 FW4
32 411 141 2905 WASHER SPR 4 2 SW4
33 630 000 7626 BOLT,HEX-SCT 2 M4X10
34 411 141 4107 WASHER V 5X10X1 2 FW5
35 411 141 6705 WASHER SPR 5 2 SW5
36 630 000 7749 BOLT,HEX-SCT 2 M5X10
C-S104-16
0604-001
42
R
コンベア部
R CONVEYOR SECTION
Fig. 8-1
コンベア
Conveyor
45
14
15
16
17
18
20
11
12
13
69
68
67
66
9
42
46
48
49
53-3
53
43
44
28
29
30
27
38
A
53
53-3
53-1
53
53-2
C
D
96
30
29
28
38
3
57
8-1
53-2
53
57-1
58
59
60
53-3
53
54
55
53
53-3
55
53
53-3
8
56-1
53-1
56
53
58
59
60
54
53-3
53
53
53-2
53
53-3
10
53-1
36
35
34
37
33
41
40
39
25
24
23
22
26-1
26
39
40
41
33
37
34
35
36
71
73
72
74
75
76
79
78
77
77
78
79
73
76
75
74
72
71
C
D
2
1
1
91
92
93
46
48
47
53-3
53
43
44
42
32
31
45
14
15
16
4
5
6
39
40
41
31
32
B
A
27
53
B
7
21
19
18
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
C-S104-16
0604-001
43
8-1
1 630 049 6123 STAY 2 659H--03B-002
2 630 058 8064 BASE(CONVEYOR R) 1
659H--A03001B-001
3 630 053 0629 PLATE 1 659H--03B-004
4 411 141 4107 WASHER V 5X10X1 2 FW5
5 411 141 6705 WASHER SPR 5 2 SW5
6 630 000 7749 BOLT,HEX-SCT 2 M5X10
7 630 001 1548 BEARING,RADIAL 2 659H--03H-022
8 630 063 8653 PLATE(MAE) 1 659H--03B-012
8 -1 630 063 8646 PLATE(OKU) 1 659H--03B-011
9 630 058 8231 PLATE,LOCATE(R) 1
659H--A03001B-003
10 630 053 0612 PLATE,LOCATE 1 659H--03B-006
11 411 141 4107 WASHER V 5X10X1 2 FW5
12 411 141 6705 WASHER SPR 5 2 SW5
13 630 000 7749 BOLT,HEX-SCT 2 M5X10
14 411 141 4305 WASHER V 6X12.5X1.6 6 FW6
15 411 141 3001 WASHER SPR 6 6 SW6
16 630 000 7886 BOLT,HEX-SCT 6 M6X16
17 630 030 5913 COLLAR 2 659H--03B-007
18 630 001 1531 BEARING,RADIAL 4 659H--03H-021
19 630 053 3095 GUIDE,SLIDE 2 659H--03H-024
20 411 000 7805 RING C 20 2 659H--03H-023
21 630 000 8890 SET SCREW 6 M3X6 SET
22 630 008 5303 BEARING,UNIT 2 659H--03H-020
23 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
24 411 141 3001 WASHER SPR 6 4 SW6
25 630 000 7886 BOLT,HEX-SCT 4 M6X16
26 630 000 8920 SET SCREW 2 M4X6 SET
26 -1 630 053 5419 COLLAR 2 659H--03B-025
27 630 057 8492 BALL SCREW 2
659H--A03001H-010
28 411 141 4008 WASHER V 4X9X0.8 6 FW4
29 411 141 2905 WASHER SPR 4 6 SW4
30 630 000 7657 BOLT,HEX-SCT 6 M4X16
31 630 001 1432 BEARING,RADIAL 2 659H--03H-009
32 411 000 7300 RING C 12 2 659H--03H-004
33 630 031 0566 BEARING,UNIT 2 659H--03H-012
34 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
35 411 141 3001 WASHER SPR 6 4 SW6
36 630 000 7879 BOLT,HEX-SCT 4 M6X12
37 630 031 0573 NUT 2 659H--03H-013
38 630 030 5760 STAY 2 659H--03B-008
39 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
40 411 141 3001 WASHER SPR 6 4 SW6
41 630 000 7886 BOLT,HEX-SCT 4 M6X16
42 630 053 0636 PLATE 4 659H--03B-005
43 630 001 0220 WASHER 4 659H--03H-027
44 630 000 7763 BOLT,HEX-SCT 4 M5X16
45 411 141 0505 NUT HEX 5 4 M5
46 411 118 8503 NUT HEX 5 4 M5 F
47 411 140 6508 SCR PAN 5X20 4 M5X20 PAN
48 630 002 9697 SPRING,TENSION 4 659H--03H-003
