Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE C-S104-16 0604-001 51 8-4 1 630 056 1500 PLA TE 4 659H--03B-033 1 -1 630 059 2412 BRACKET(PHOT O R) 1 659H--A03001B-016 1 -2 630 059 2405 BRACKET(PHOT O L) 1 659H--A03001B…
C-S104-16
0604-001
50
R
コンベア部
R CONVEYOR SECTION

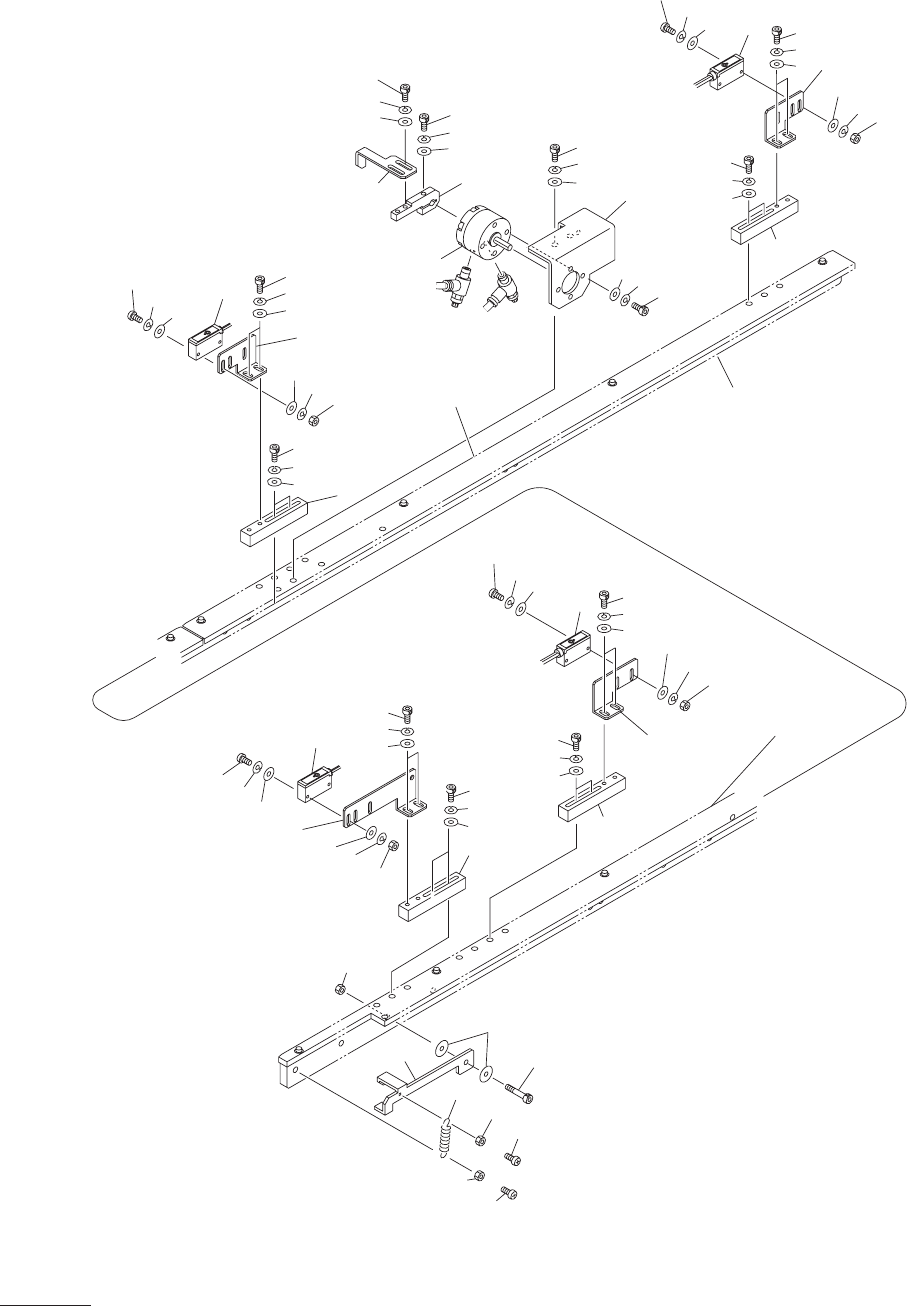

Fig. 8-4
基板検出部、基板ストッパ
P.C.B. Detector, P.C.B. Stopper
3-4
3-2
3-1
3-4
3-2
3-1
3-4
3-2
3-1
3-4
3-2
3-1
2
8
7
6
1-1
3-1
3-2
3-3
3-1
3-2
3-3
3-1
3-2
3-3
3-1
3-2
3-3
9-3
9-2
9-1
1
22
28
29
30
25
26
27
23
24
See Fig.7-1
Key No.56-1
1
1-3
9-1
9-2
9-3
6
7
8
2
14
34
35
36
21
33
32
31
12
11
15
16
19
17
18
13
1
9-1
9-2
9-3
6
7
8
2
1-2
See Fig.7-1
Key No.56
See Fig.7-1
Key No.8
2
6
7
8
9-1
9-2
9-3
1
46
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
C-S104-16
0604-001
51
8-4
1 630 056 1500 PLATE 4 659H--03B-033
1 -1 630 059 2412 BRACKET(PHOTO R) 1
659H--A03001B-016
1 -2 630 059 2405 BRACKET(PHOTO L) 1
659H--A03001B-039
1 -3 630 058 8804 BRACKET(PHOTO L) 1
659H--A03001B-040
2 630 060 6973 SENSOR,PHOTO 4 PHS123, PHS59, PHS121, PHS113
659H--03H-026
3 -1 411 119 1909 WASHER V 3X7X0.5 16 FW3 F
3 -2 411 086 4408 WASHER SPR 3 16 SW3 F
3 -3 411 162 1604 SCR PAN 3X20 8 M3X20 PAN
3 -4 411 054 6809 NUT HEX 3 8 M3 F
6 411 141 4008 WASHER V 4X9X0.8 8 FW4
7 411 141 2905 WASHER SPR 4 8 SW4
8 630 000 7619 BOLT,HEX-SCT 8 M4X8
9 -1 411 141 4008 WASHER V 4X9X0.8 8 FW4
9 -2 411 141 2905 WASHER SPR 4 8 SW4
9 -3 630 000 7664 BOLT,HEX-SCT 8 M4X20
11 630 057 7365 LEVER 1
659H--A03001B-015
12 630 001 0220 WASHER 2 659H--03H-027
13 630 000 7787 BOLT,HEX-SCT 1 M5X25
14 411 141 0604 NUT HEX 5 1 M5-3
15 411 054 6809 NUT HEX 3 1 M3 F
16 411 040 6202 SCR PAN 3X10 1 M3X10 PAN
17 411 054 8506 NUT HEX 4 1 M4 F
18 411 162 1505 SCR PAN 4X20 1 M4X20 PAN
19 630 001 8103 SPRING,TENSION 1 659H--03H-028
21 630 058 8811 BRACKET(CYL) 1
659H--A03001B-026
22 630 060 6980 ROTARY ACTUATOR 1 SV106 659H--03H-034
23 630 058 8712 LEVER 1 659H--03B-027
24 630 048 5448 LEVER 1
659H--A03001B-028
25 411 141 4008 WASHER V 4X9X0.8 2 FW4
26 411 141 2905 WASHER SPR 4 2 SW4
27 630 000 7626 BOLT,HEX-SCT 2 M4X10
28 411 141 4008 WASHER V 4X9X0.8 1 FW4
29 411 141 2905 WASHER SPR 4 1 SW4
30 630 000 7664 BOLT,HEX-SCT 1 M4X20
31 411 141 4008 WASHER V 4X9X0.8 2 FW4
32 411 141 2905 WASHER SPR 4 2 SW4
33 630 000 7626 BOLT,HEX-SCT 2 M4X10
34 411 141 4107 WASHER V 5X10X1 2 FW5
35 411 141 6705 WASHER SPR 5 2 SW5
36 630 000 7749 BOLT,HEX-SCT 2 M5X10
46 630 106 2617 BRACKET(PHOTO R) 1
659H--A03001B-A016
C-S104-16
0604-001
52
トランスファ部
TRANSFER SECTION
