Traceability Schnittstellen
10 SIPLACE Traceability 4.1
Voraussetzungen
Software-Voraussetzungen
SIPLACE Traceability 4.1 11
3
3 Voraussetzungen
Voraussetzungen
3.1
3.1 Software-Voraussetzungen
Software-Voraussetzungen
Zum Betrieb des Traceability 4.1 Systems müssen die folgenden Installation durchgeführt werden:
▪ SIPLACE Pro 12.1 (empfohlen), 12.0 (kompatibel)
▪ Setup Center 7.1 (empfohlen), 7.0 (kompatibel)
▪ SIS 12.1 (empfohlen), 12.0 (kompatibel)
▪ Trace Service 4.1
▪ Trace Monitor 4.1 (Optional) mit SIPLACE Studio
▪ Stationssoftware:
– 407.05 (SIPLACE 80 F4, F4-6, S20; F5, F5 HM, S23)
– 505.05 SP2 (SIPLACE S25 HM, S27 HM, HS50, HS 50+, HS60, HF, HF3)
– 605.03 SP2 (SIPLACE X2, X3, X4; D1, D2, D3, D4)
– 705.x (SIPLACE X2, X3, X4, X4I, SX1, SX2, SX4, DX1, DX2, DX4)
– 706.0 (SIPLACE X2, X3, X4, X4I, SX1, SX2, SX4, SX1 V2, SX2 V2, DX1, DX2, DX4)
– 706.1 (SIPLACE X2, X3, X4, X4I, SX1, SX2, SX4, X4i S, X4 S, X3 S, SX1 V2, SX2 V2, DX1,
DX2, DX4)
– 707.xx (SIPLACE X2, X3, X4, X4I, SX1, SX2, SX4, X4 Si, X4 S, X3 S, X2 S, X4 S micron, X4i S
micron, SX1 V2, SX2 V2, DX1, DX2, DX4)
– 708.xx (SIPLACE X2, X3, X4, X4I, SX1, SX2, SX4, X4 Si, X4 S, X3 S, X2 S, X4 S micron, X4i S
micron, SX1 V2, SX2 V2, DX1, DX2, DX4)
3.2
3.2 Time Sync
Time Sync
Um die Leiterplattenproduktion zu einem späteren Zeitpunkt einwandfrei nachvollziehen zu können, ist
es wichtig, dass sich alle beteiligten Systeme auf die gleiche Zeit beziehen. Um dies sicher zu stellen,
werden die Zeiten mittels des SIPLACE Time Sync Werkzeugs automatisch synchronisiert.

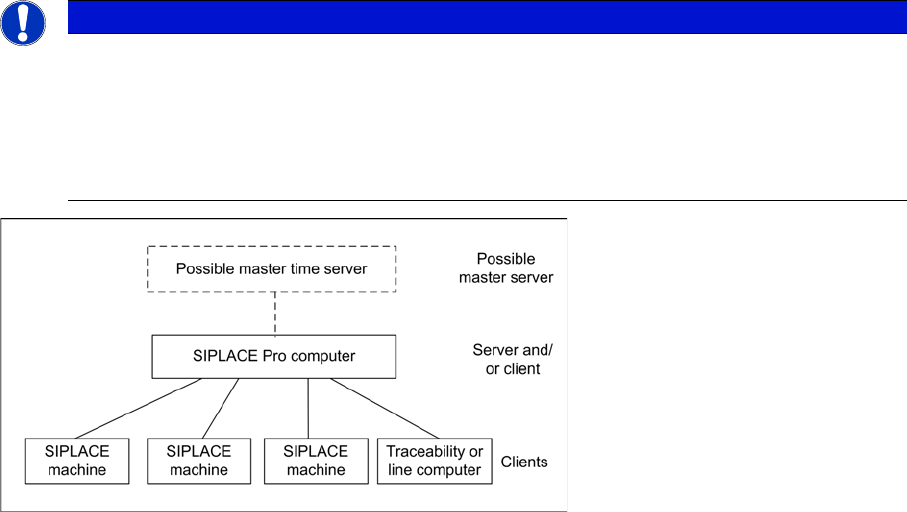

SIPLACE Time Sync ist eine Client Server Applikation, mit deren Hilfe die Zeit aller SIPLACE Maschinen
und des Traceability- oder Linien-Rechners (Client) über den SIPLACE Pro Rechner bzw. einen zentra-
len Zeitserver (Server) synchronisiert wird. Time Sync wird auf einem Rechner als Time-Server und ei-
nem oder mehreren Rechnern als Client installiert und konfiguriert.
Als Zeitserver hat sich dabei der SIPLACE Pro Linienrechner bewährt.
HINWEIS
Time Sync
Nach der Installation von Time Sync Server und Time Sync Client, prüfen Sie bitte die Einstel-
lungen für "Time Sync" und korrigieren ggf. die Uhrzeit-Synchronisierung am Time Sync Client.
Die aktuelle Software und die Softwareanleitung Time Sync sind auf einer der Support Media
DVDs (Art. Nr. 00388693-xx oder 00388694-xx) verfügbar, die mit jedem Software Produkt
ausgeliefert werden.
Voraussetzungen
Optionale Hardware-Voraussetzungen
12 SIPLACE Traceability 4.1
3.3
3.3 Optionale Hardware-Voraussetzungen
Optionale Hardware-Voraussetzungen
▪ Spleißsensor
– Für X-Förderer: nur Hardwareinstallation
siehe auch "Job Guide Zuführmodule 8-88 mm X" (Artikel-Nr.: 00194486-xx) oder
"Serviceanleitung SIPLACE X-Feeder Care 00196601-xx (Deutsch) bzw. 00196602-xx (Eng-
lisch)"
– Für S-Förderer: nur für Maschinen mit der Version 407 und 505 verfügbar
nur Hardwareinstallation (Tischkontroller V2.0; Hub V2.31)
siehe auch “Nachrüstanleitung Spleißsensor 8 - 72 mm” (Artikel-Nr.: 00193365-xx)
▪ Leiterplatten-Barcode-Leser: Je Maschinentyp:
– siehe "Montageanleitung LP-Barcode" (Artikel-Nr.: 00193891-xx)) für Hardwareinstallation und
Softwarekonfiguration über die CLV-Software von Barcode-Lesern an Maschinen der SIPLACE
F- / S- / HS- / HF- / X- und D-Serie
– siehe "Montageanleitung LP-Barocde SIPLACE SX1/SX2" (Artikelnummer.: 00196625-xx) für
Hardwareinstallation und Softwarekonfiguration von Barcode-Lesern an Maschinen der Serie
SIPLACE SX1 / SX2
▪ LP-Barcode lesen:
– mit interner LP Kamera (lizenzpflichtig und abhängig von Stationssoftware)
– mit einem externen Lesegerät
HINWEIS
Spleißsensoren
Spleißsensoren für X-Förderer sind nur für X-Serie und SX-Serie Maschinen verfügbar.
