OM-1529

6. トラブルシューティング

6.2 印圧フィードバック機能異常からのトラブルシューティング

異常表示画面の“ID / 項目 / 内容”または“種別”を索引として取扱説

明書の該当ページを検索します。

記載方法については、“6.2.1 記載例”を参照してください。

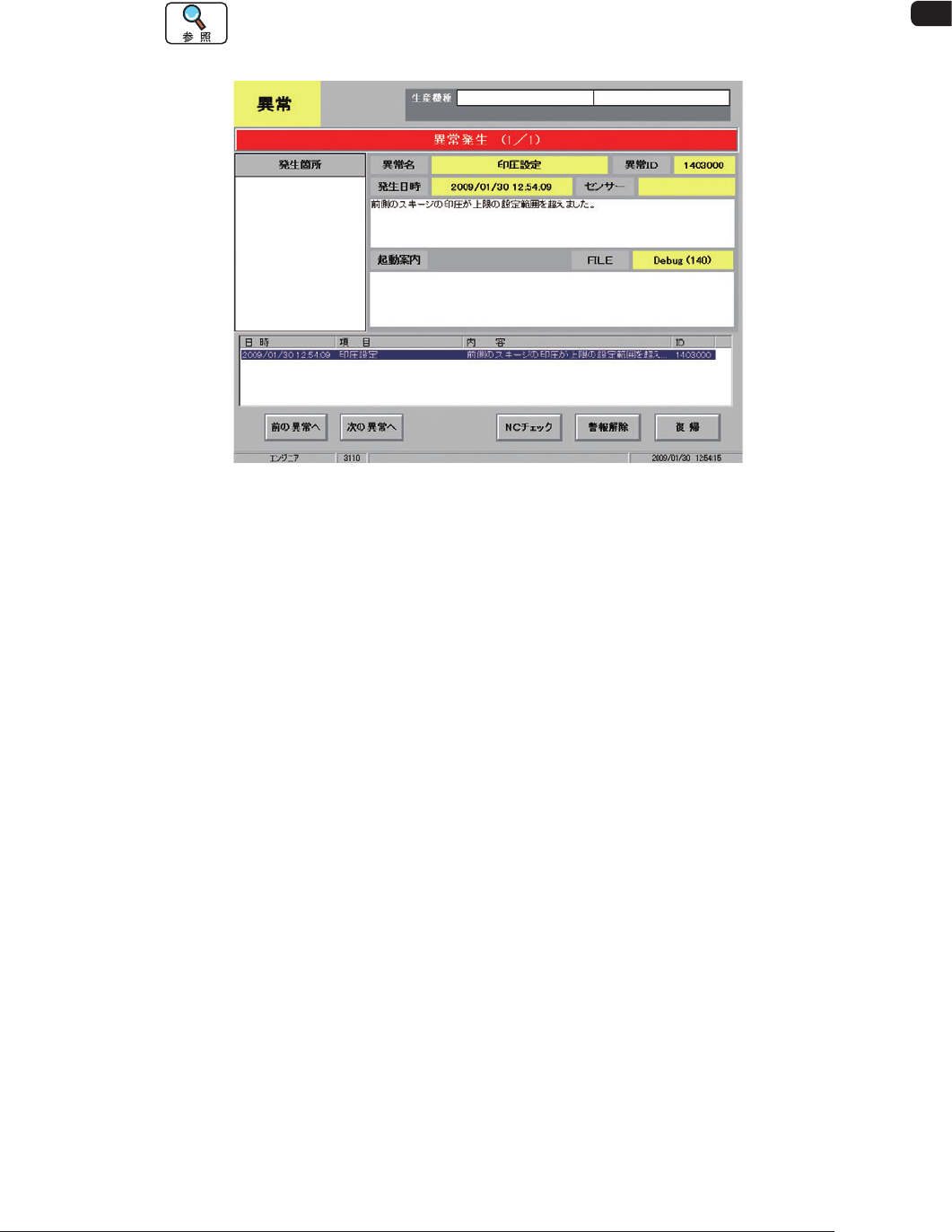

異常表示画面の例 F7

0902-001

OM-1529

6. トラブルシューティング

6.2.1 異常 ID 記載例

異常 ID 異常名、説明、要因および復帰方法

1403000 印圧設定

前側のスキージの印圧が上限の設定範囲を超えました。

( 要因 1) フィードバックデータが壊れています。

(

復帰方法 1) “印圧データ”画面で、 [ 印圧フィードバックデータクリア ] ボタ

ンを押してください。

1404000 印圧設定

奥側のスキージの印圧が上限の設定範囲を超えました。

( 要因 1) フィードバックデータが壊れています。

(

復帰方法 1) “印圧データ”画面で、 [ 印圧フィードバックデータクリア ] ボタ

ンを押してください。

1405000 印圧設定

平常時の印圧が上限を超えています。

( 要因 1) ロードセルの出力値が異常です。

(

復帰方法 1) スキージ上下シリンダー付近に異物がないか、スキージの取付け

が正しいか確認ください。再発する場合には当社サービス部門へ

連絡してください。

[1] 異常画面に表示される異常 ID を番号順に記載しています。

[2] 異常画面に表示される分類と説明を記載しています。

[3] 異常内容“分類と説明”に対する“要因”と“復帰方法”を記載し

ています。

“要因”と“復帰方法”の関連は、以下の通りです。

( 要因 1)

→ ( 復帰方法 1)

( 要因 2) → ( 復帰方法 2)

( 要因 3) → ( 復帰方法 3)

0902-001

[1]

[3]

[2]

OM-1529

6. トラブルシューティング

6.2.2 異常 ID 管理区分

異常 ID の基本体系

異常 ID は、以下のように 7 桁 (10 進数 ) で表示されます。

動作軸 / 処理異常 / 教示の大区分

異常 ID 管理区分

異常 ID 処理異常

14 印圧設定検査認識処理、

印圧設定検査処理異常
