OM-1529 6 4. 生産運転 4. 生産運転 [1] “生産運転”画面 F2 [1] タブ “生産運転”画面は 6 つのタブシートに分かれており、タブを押すと 各タブシートが表示されます。 タ ブ 内 容 印圧データ スキージごとの印刷中の印圧の変化がグラフ表示されます。 T2 1001-002 画面展開
OM-1529
5
3. システム構成
3. システム構成
システム構成は次のとおりです。
アンプ
ロードセル
ボックスコンピュータ
シリアル通信
(RS-232C)
F1
0902-001
OM-1529
6
4. 生産運転
4. 生産運転
[1]

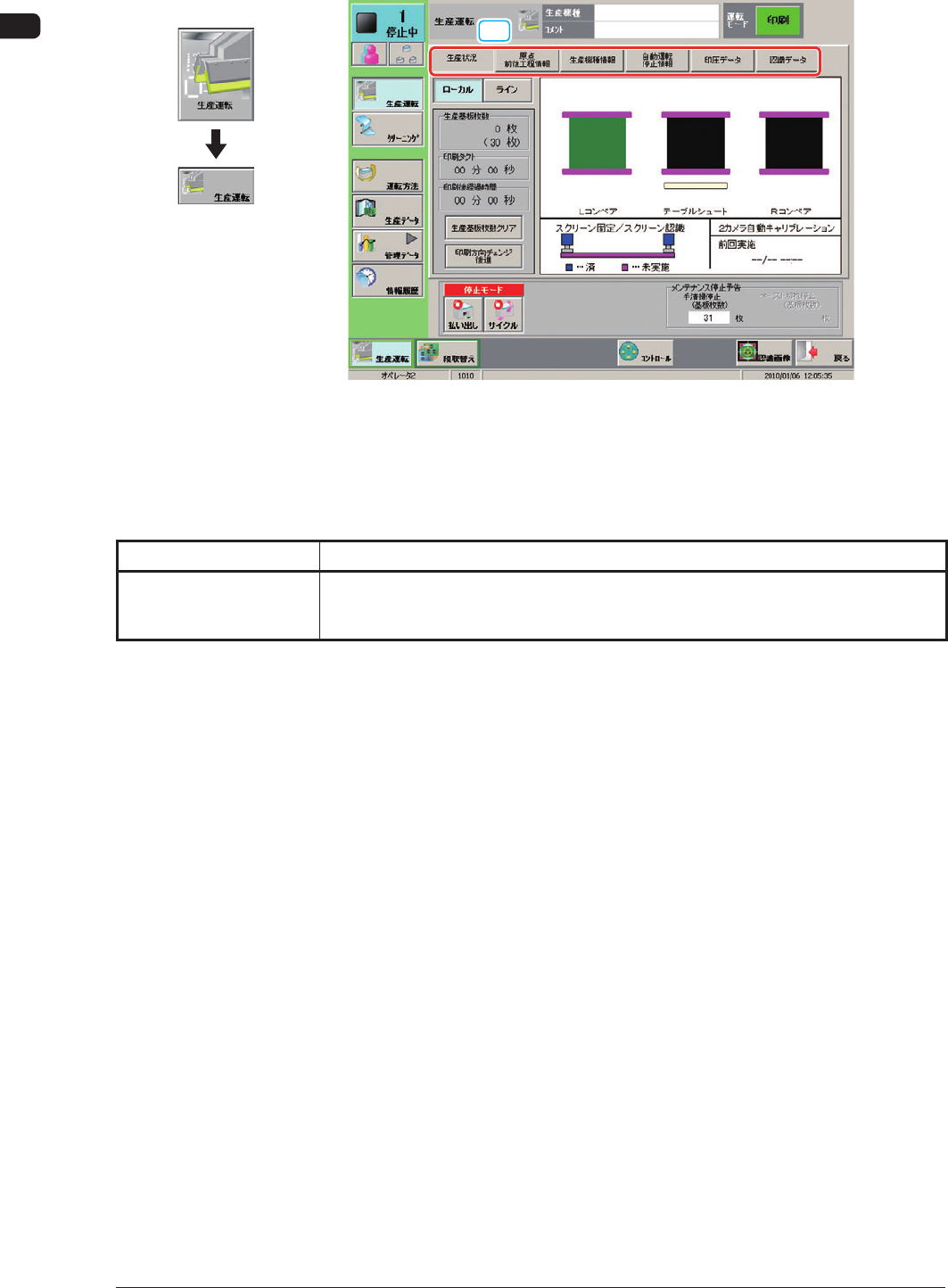

“生産運転”画面 F2
[1] タブ
“生産運転”画面は 6 つのタブシートに分かれており、タブを押すと
各タブシートが表示されます。
タ ブ 内 容
印圧データ スキージごとの印刷中の印圧の変化がグラフ表示されます。
T2
1001-002
画面展開
OM-1529
7
4. 生産運転
4.1 印圧データ
スキージごとの印刷中の印圧の変化がグラフ表示されます。
[1]
[2]

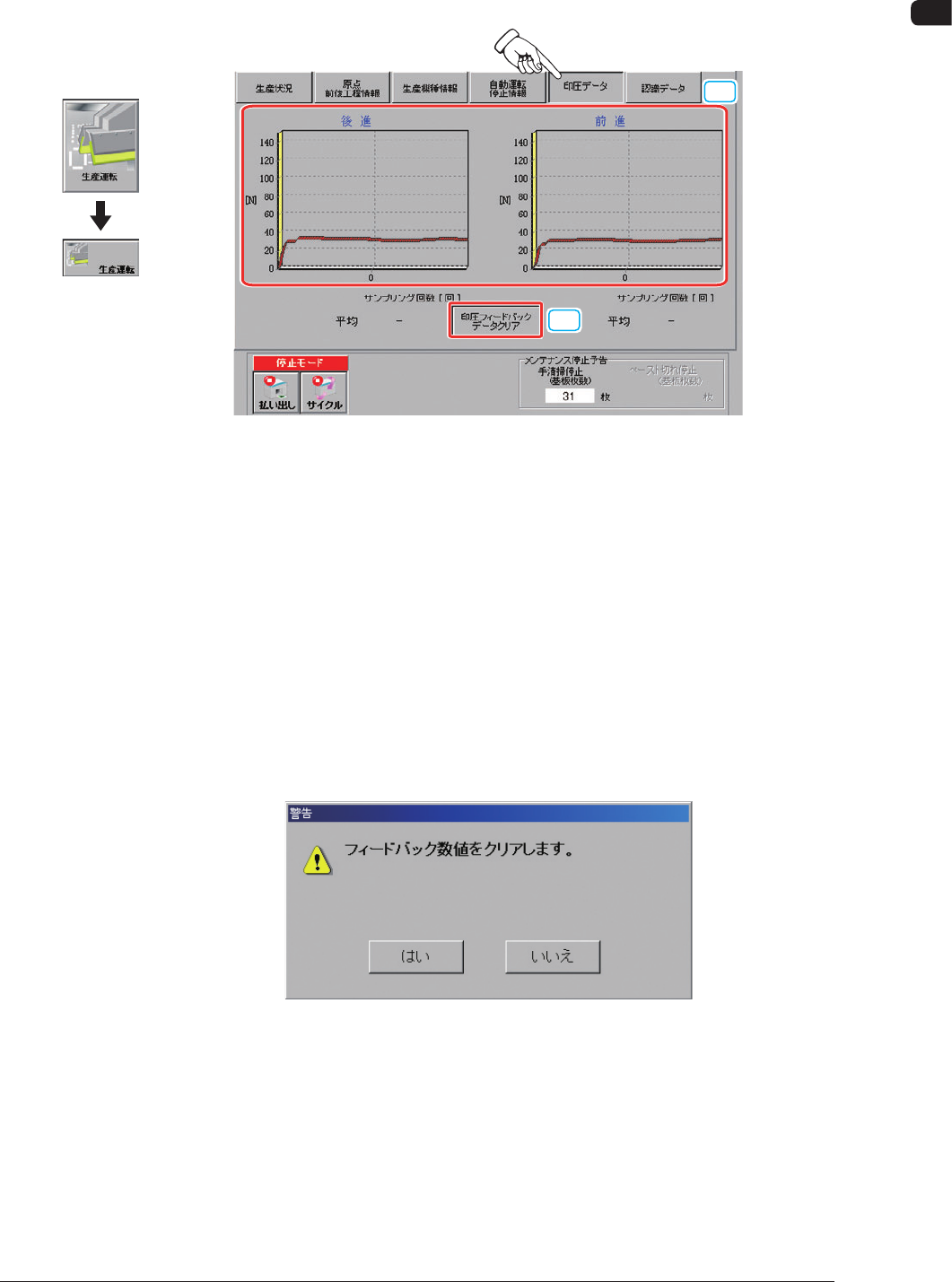

“印圧データ”タブシート F3
[1] 印圧グラフ
スキージごとの印刷中の印圧の変化がグラフ表示されます。
後進 : スキージが後進するときの印圧の変動状況が折れ線グラフで
表示されます。
前進 : スキージが前進するときの印圧の変動状況が折れ線グラフで
表示されます。
[2]
[ 印圧フィードバックデータクリア
] ボタン
このボタンを押すと、以下の“警告” ダイアログボックスが表示さ
れます。
“警告” ダイアログボックス F4
[ はい ] ： フィードバック数値がクリアされます。
[ いいえ ] ： フィードバック数値のクリアを中止します。
0902-001
画面展開
