OM-1529 4 1. 概要 2. 仕様 1001-002 1. 概要本製品により、パターンプログラムで設定した印圧とのわずかな誤差を吸収でき、より精密な印圧コントロールが可能となります。 2. 仕様項目内容 1. 機能 • 印圧フィードバックの量は、前後のスキージ別に計算され、対象スキージでの次回印刷時にフィードバックされます。また、フィードバックを切ることも可能です。 • 測定した印圧は、画面へグラフ表示…

ページ

OM-1529

0902-001

はじめに .................................................... 1

................................................... 3

1. 概要

................................................... 4

2. 仕様 ................................................... 4

3. システム構成 ............................................. 5

4. 生産運転 ................................................. 6

4.1 印圧データ ........................................... 7

5. 運転方法設定 ............................................. 8

6. トラブルシューティング ................................... 9

6.1 異常表示画面について ................................. 9

6.2 印圧フィードバック機能異常からの

トラブルシューティング ......... 11

6.2.1 異常 ID 記載例 ................................... 12

6.2.2 異常 ID 管理区分 ................................. 13

6.2.3 異常 ID と復帰方法 ............................... 14

7. 資料 ................................................... 16

7.1 電気回路図 ........................................... 16

7.2 ロードセル組図 ....................................... 17

OM-1529

1. 概要 2. 仕様

1001-002

1. 概要

本製品により、パターンプログラムで設定した印圧とのわずかな誤差を吸

収でき、より精密な印圧コントロールが可能となります。

2. 仕様

項目内容

1. 機能

•

印圧フィードバックの量は、前後のスキージ別に計算され、対象ス

キージでの次回印刷時にフィードバックされます。

また、フィードバックを切ることも可能です。

•

測定した印圧は、画面へグラフ表示されます。

•

印刷中の印圧が設定値と異なる場合には、エラー停止させることが

できます。 (

平均値とピーク値 )

2. 構成

•

ロードセル 2

個

•

ロードセルアンプ 1

個

3. ロードセル定格

加重

約 490 N (50 kgf)

4. サンプリング

間隔

約 6 回 / 秒

OM-1529

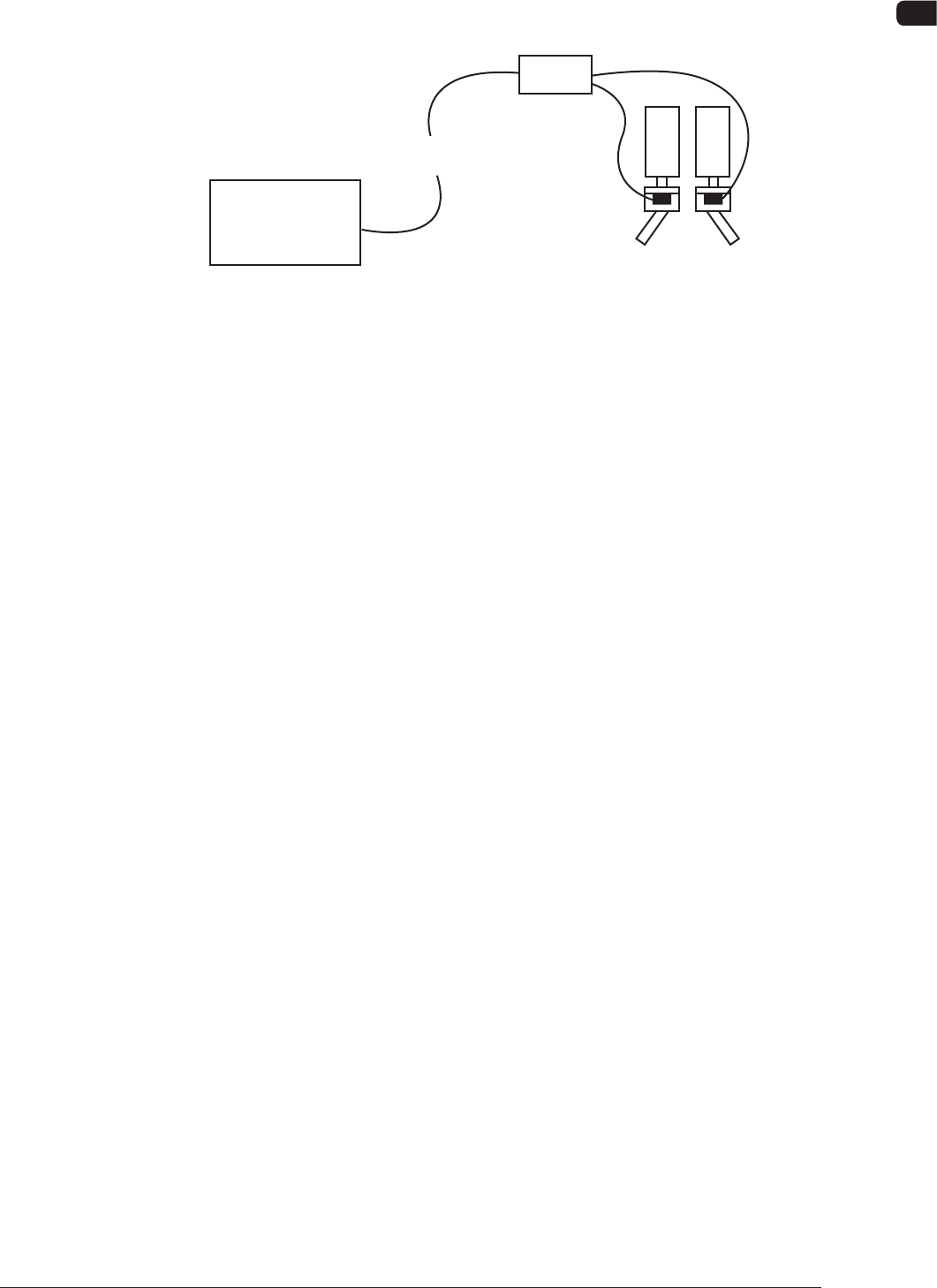

3. システム構成

システム構成は次のとおりです。

アンプ

ロードセル

ボックスコンピュータ

シリアル通信

(RS-232C)
