4-1 4 1. 吸嘴 吸嘴的前端与 O 型圈因长期使用会被磨损，这是导致吸料贴装出错的原因之一。此外，清洗了吸嘴或加了油之后 回弹仍不顺畅时，可能需要更换弹簧。 1.1 吸嘴前端部与弹簧的更换 下面，介绍吸嘴前端部与弹簧的更换方法。 1 e 拆卸吸嘴。 1. 按紧急停机按钮之后，打开贴片机的正面机盖。 2. 用手将需更换前端部或弹簧的对象吸嘴拆下。 2 更换吸嘴前端部或弹簧。 1. 拆卸夹簧。 2. 拔出吸嘴锁定针。 3. 更换…
4-1
4
1.吸嘴
吸嘴的前端与 O 型圈因长期使用会被磨损，这是导致吸料贴装出错的原因之一。此外，清洗了吸嘴或加了油之后
回弹仍不顺畅时，可能需要更换弹簧。

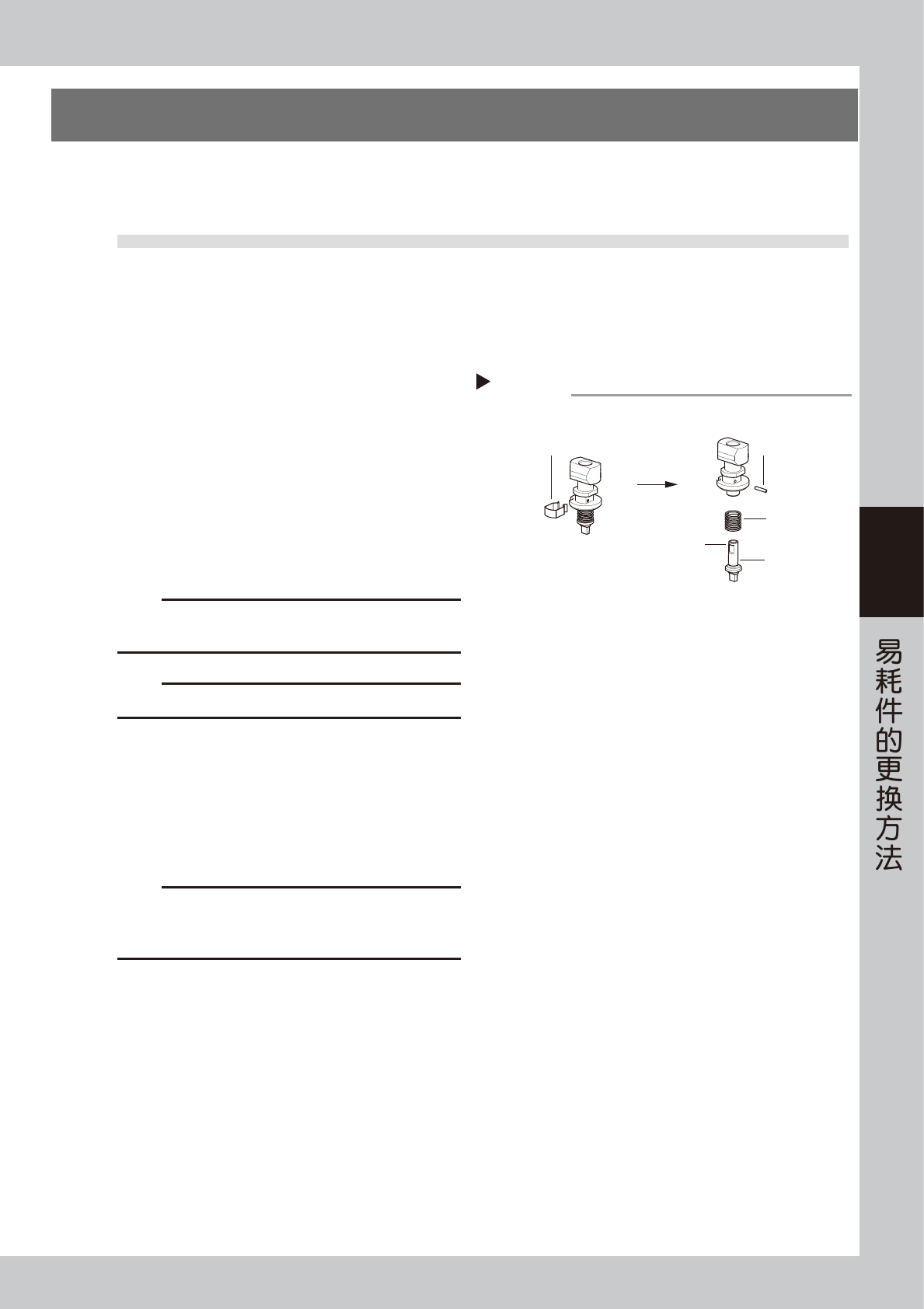

1.1 吸嘴前端部与弹簧的更换
下面，介绍吸嘴前端部与弹簧的更换方法。
1
e
拆卸吸嘴。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 用手将需更换前端部或弹簧的对象吸嘴拆下。
2
更换吸嘴前端部或弹簧。
1. 拆卸夹簧。
2. 拔出吸嘴锁定针。
3. 更换吸嘴前端部或弹簧。
4. 用锁定针固定吸嘴前端部。
吸嘴前端部有切槽，需对准切槽插入锁定针。
5. 安装夹簧。
若夹簧有松弛或变形，需换上新的夹簧。
55410-L6-00
c
注意
请务必参照前述“2.1.2 吸嘴”的图，确认吸嘴主体部上的刻
印 ( 例 ：301A、303A) 与吸嘴前端部的形状是否一致。
c
注意
注意不要使夹簧变形。
3
给回弹部加油。
参照前述第 3 章“1.1.1 回弹部的点检与清洁”中
的“回弹部的清洁”给回弹部加油。
4
将吸嘴装回原位。
将吸嘴装回原贴装头。
c
注意
从贴装头上拆下的吸嘴，务必装回原贴装头。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中
原来的位置。
Step 2
拆卸夹簧
拔出锁定针
■ 拆卸前端部
弹簧
吸嘴前端部
切槽
更换吸嘴前端部与弹簧
4-2
4

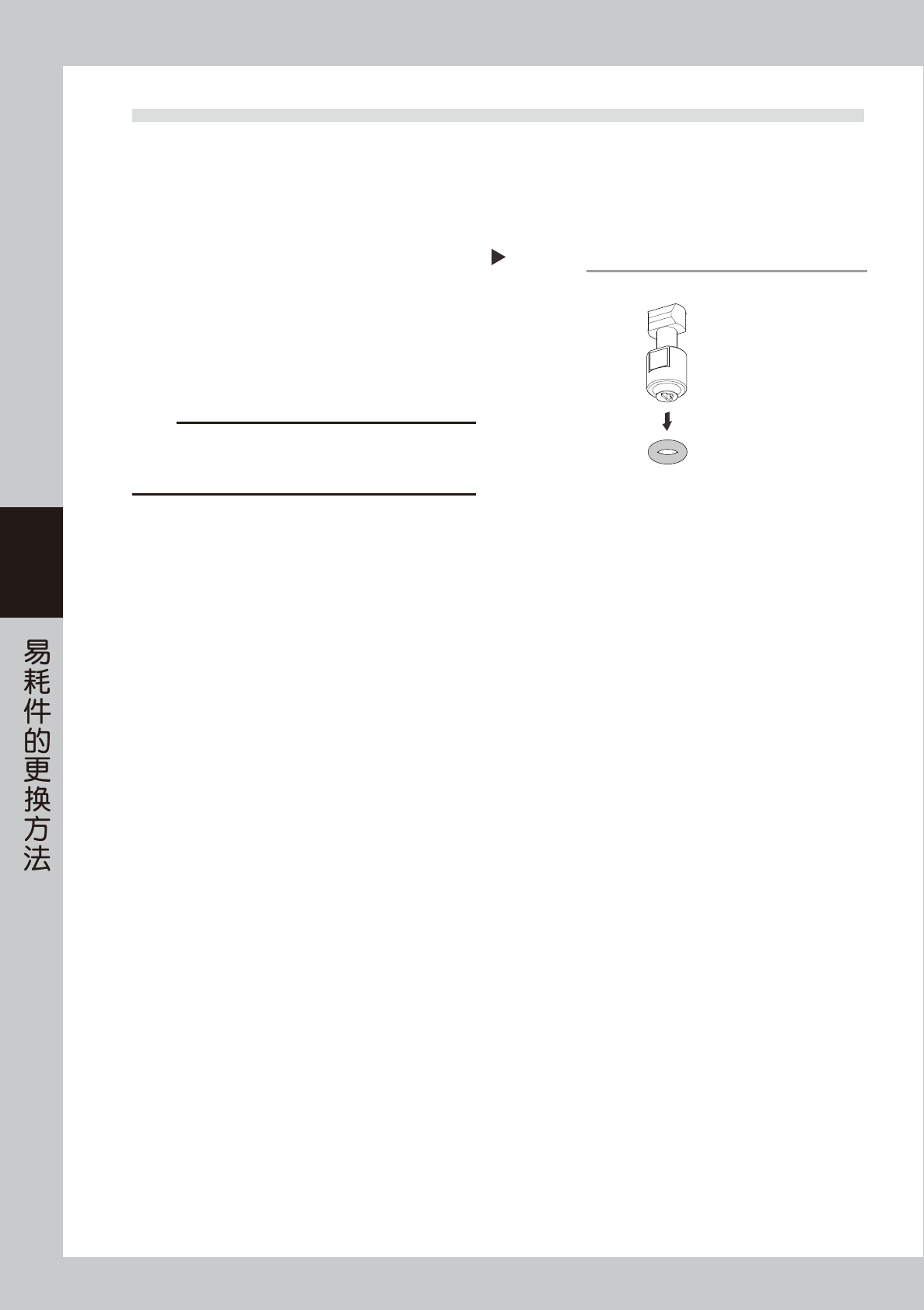

1.2 吸嘴 O 型圈的更换
下面，介绍吸嘴 O 型圈的更换方法。
1
e
拆卸吸嘴。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 用手将需更换 O 型圈的对象吸嘴拆下。
2
更换 O 型圈。
拆下 O 型圈，换上新的 O 型圈。
若难以拆卸，可用精密一字螺丝刀等拆卸。
55415-L6-00
3
将吸嘴装回原位。
将吸嘴装回原贴装头。
c
注意
从贴装头上拆下的吸嘴，务必装回原贴装头。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中
原来的位置。
Step 2
■ 拆卸O型圈
更换吸嘴O型圈
304A、315A吸嘴
