2.5 Z 轴 ( 花键轴 )
n
要点
Z 轴 ( 花键轴 ) 基本上无需加油。但，若用手触摸过或溶剂等溅到轴表面而失去润滑油时，轴表面容易生锈。因此，请根据需要，
涂抹指定的润滑油 (NSL) 以防止生锈。

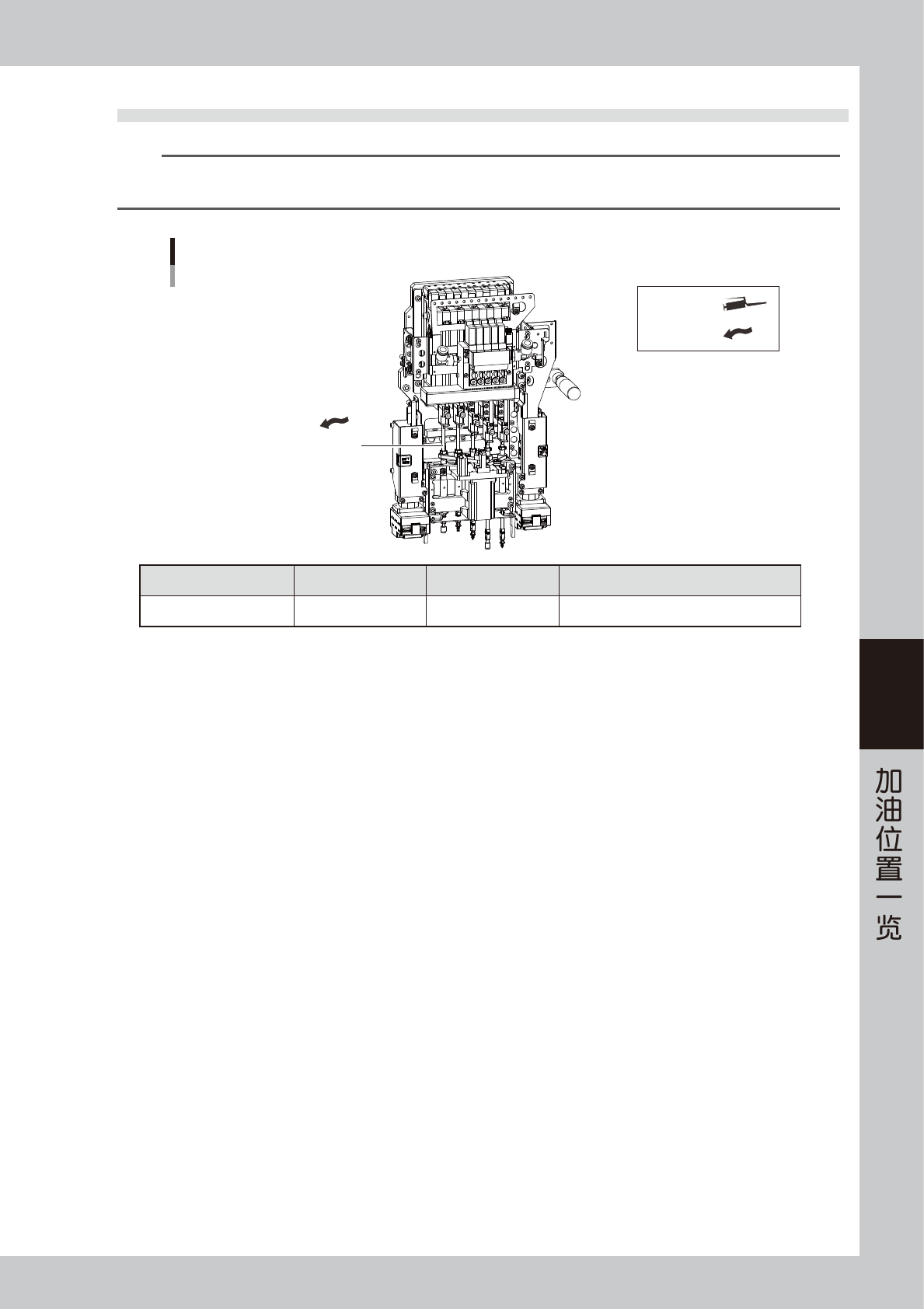

Z轴的加油位置
Z轴(花键轴)
润滑油枪 ：
用手涂抹 ：
加油部位 加油位置 频率 加油方法
Z
轴(花键轴)
10
需要时 用手涂抹 ( 薄薄一层 )
55505-M7-00
A-1
A
1.贴片机规格
1.1 气压调节部
贴片机正面的左侧与左下方盖板内，装有向贴片机气动部供给压缩空气的气压调节部。
气压调节部
贴片机设定气压
下限气压
YS12P
YS12F
气源连接部
[供气/排气]开关
气压调节器
(贴片机用)
55A00-L6-00
■ 供给气压
供给气压，是指供给本贴片机的通过气压调节器进行气压设定之前的气源压力。
请在下列范围内供给。
YS12P、YS12F ：0.45MPa
～
0.70MPa
■ 气压表
显示设定气压 ( 上行 ) 与下限气压 ( 下行 )。
一般显示为绿色，检出气压下降达到下限气压时会报错并变为红色显示。
■ 设定气压与下限气压
‧
YS12P、YS12F
贴片机设定气压 ( 上行 ) ∶ 0.40MPa 〜 0.41MPa
下限气压 ( 下行 ) ∶ 0.33MPa
■ [供气/排气]开关
将本开关向右旋转，可以切断供气。此外还可以排出气路内的余留气体。
■ 气源连接部
请使用装有日东工器快速接头 40SH 的内径在 8mm 以上的空气软管连接，并使用通过空气干燥器和空气过滤器净化过的压缩
空气。
