3-26 3 8 清洗花键轴内部。 1. 将清洗工具的注嘴插入花键轴内。 2. 注入 IPA 清洗花键轴的气路。 55328-L6-00 9 对花键轴的气路进行喷气。 1. 准备喷气工具 ( 选购件 )，与邻近的设备连接。 2. 在准备喷气的贴装头的正下方放置无尘布。 3. 为使喷出的空气不致漏出，用手指堵住拆下盖 螺栓的位置之后，用喷气工具对花键轴内进行 喷气。 4. 反复喷气，直到不再有脏污流到挡在花键轴前 端的无尘布上。 5. 装…
3-25
3
4
拆卸真空发生器的托架。
用内六角扳手拆卸真空发生器托架的 4 处固定螺
栓。
55324-L6-00
5
拆卸吊挂花键轴的弹簧。
1. 如右图所示，将拆卸了固定螺栓的真空发生器
托架挂在挂钩上。
2. 用手将弹簧从弹簧钩上取下。
55326-L6-00
6
准备清洗工具。
1. 在清洗工具 (KHN-M8860-00X) 的塑料泵中装
入 IPA( 异丙醇酒精 )。
2. 在准备清洗的贴装头下方放置接 IPA 用的容器
或无尘布。
55325-L6-00
c
注意
请勿使用非 IPA( 异丙醇酒精 ) 的溶剂。
7
拆卸清洗花键轴用的盖螺栓。
用精密扳手拆下盖螺栓。
55327-L6-00
c
注意
盖螺栓装有密封垫圈，注意不要丢失。
拆卸弹簧
Step 5
弹簧钩
弹簧
花键轴
拆卸盖螺栓
Step 7
精密扳手
盖螺栓接头块
拆卸真空发生器的托架
Step 4
挂钩
固定螺栓 真空发生器的托架
真空发生器
清洗工具
Step 6
塑料泵
注嘴
3-26
3
8

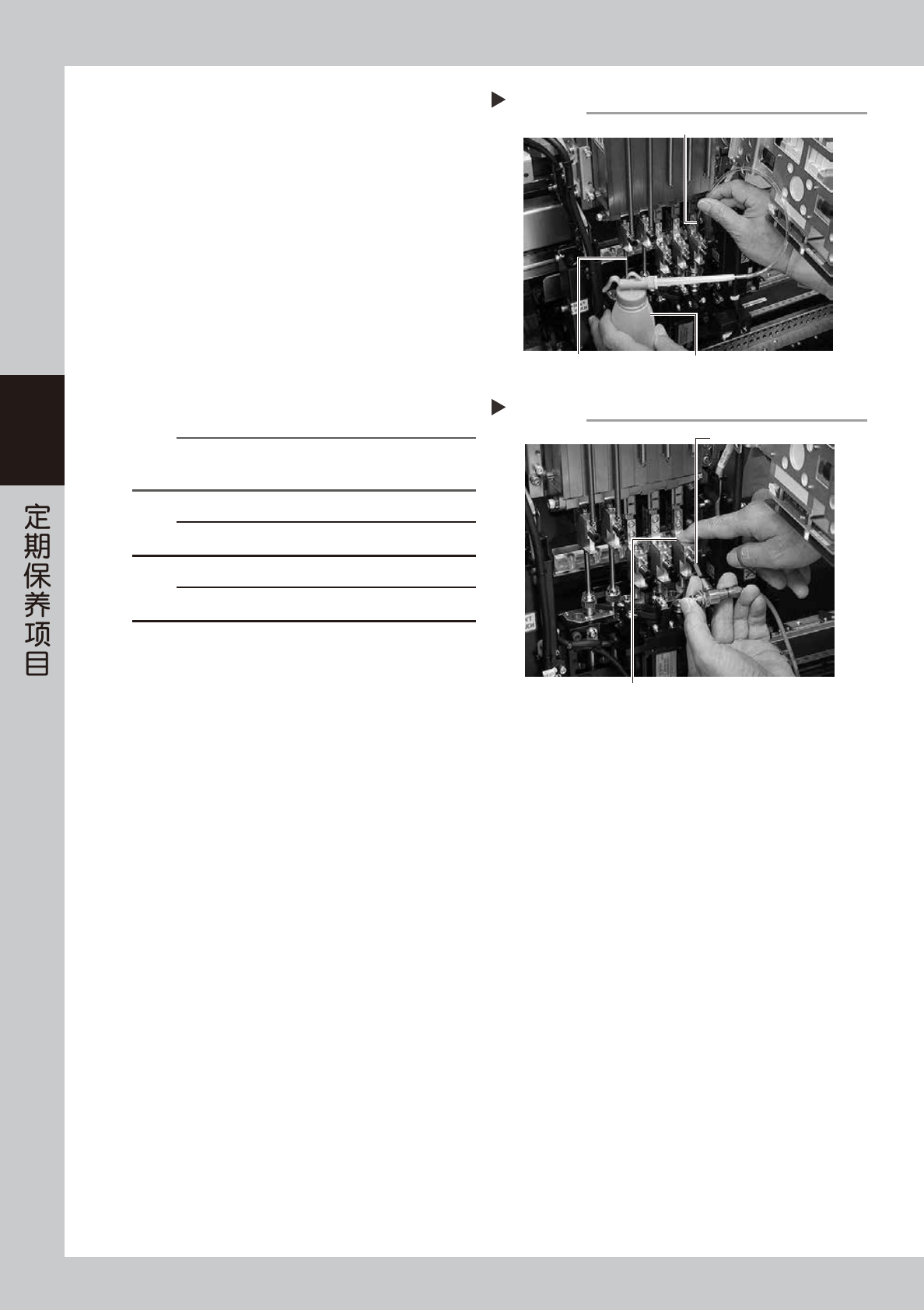

清洗花键轴内部。
1. 将清洗工具的注嘴插入花键轴内。
2. 注入 IPA 清洗花键轴的气路。
55328-L6-00
9
对花键轴的气路进行喷气。
1. 准备喷气工具 ( 选购件 )，与邻近的设备连接。
2. 在准备喷气的贴装头的正下方放置无尘布。
3. 为使喷出的空气不致漏出，用手指堵住拆下盖
螺栓的位置之后，用喷气工具对花键轴内进行
喷气。
4. 反复喷气，直到不再有脏污流到挡在花键轴前
端的无尘布上。
5. 装上盖螺栓。
55329-L6-00
n
要点
反复进行 Step8 〜 Step9 的操作，直至从花键轴流出的 IPA
变清为止。
c
注意
排出的气体可能会吹到面部，请务必佩戴防护眼镜。
c
注意
盖螺栓装有密封垫圈，注意不要丢失。
0
安装吊挂花键轴的弹簧。
用手将花键轴的弹簧挂在弹簧钩上。
q
反复进行上述操作。
反复上述 Step7 〜 Step9 的操作，清洗所有贴装头
的花键轴内部。
w
将真空发生器托架装回原位。
用内六角扳手拧紧 4 处螺栓固定真空发生器的托
架。
e
将空气软管与吸嘴装回原位。
1. 将空气软管插回原位。
2. 若吸嘴是用手从贴装头上拆下的，需将吸嘴装
回原贴装头。
对花键轴内进行喷气
Step 9
喷气工具嘴
用手指堵住此处
清洗花键轴内部
Step 8
清洗工具的注嘴
花键轴 塑料泵
3-27
3
4.4.2 负压状态的确认
清洗完花键轴内部之后，需要确认负压。
1
确认组装状况。
1. 将吸嘴从贴装头上取出。
2. 打开 [ 装置 ] -“Head”画面，按 [ 吸气 ] 按钮
使负压产生，读取显示的“最大值”。确认显示
的最大值在下述开放状态的基准值以下。
56309-L6-00
2
将吸嘴装回原位。
用手将吸嘴安装在贴装头上。
■ 花键轴气路的基准值
开放状态 ：80 以下
封闭状态 ：190 以上
n
要点
花键轴气路的基准值使用的是真空压力值。
受气源与环境的影响，此值会有些许的差异。因此，上述基准值仅供参考。
确认负压
Step 1
[吸气]按钮读取最大值
