5-2
5
2.加油位置与加油频率
下面，介绍各部位的加油位置与加油频率以及加油方法。

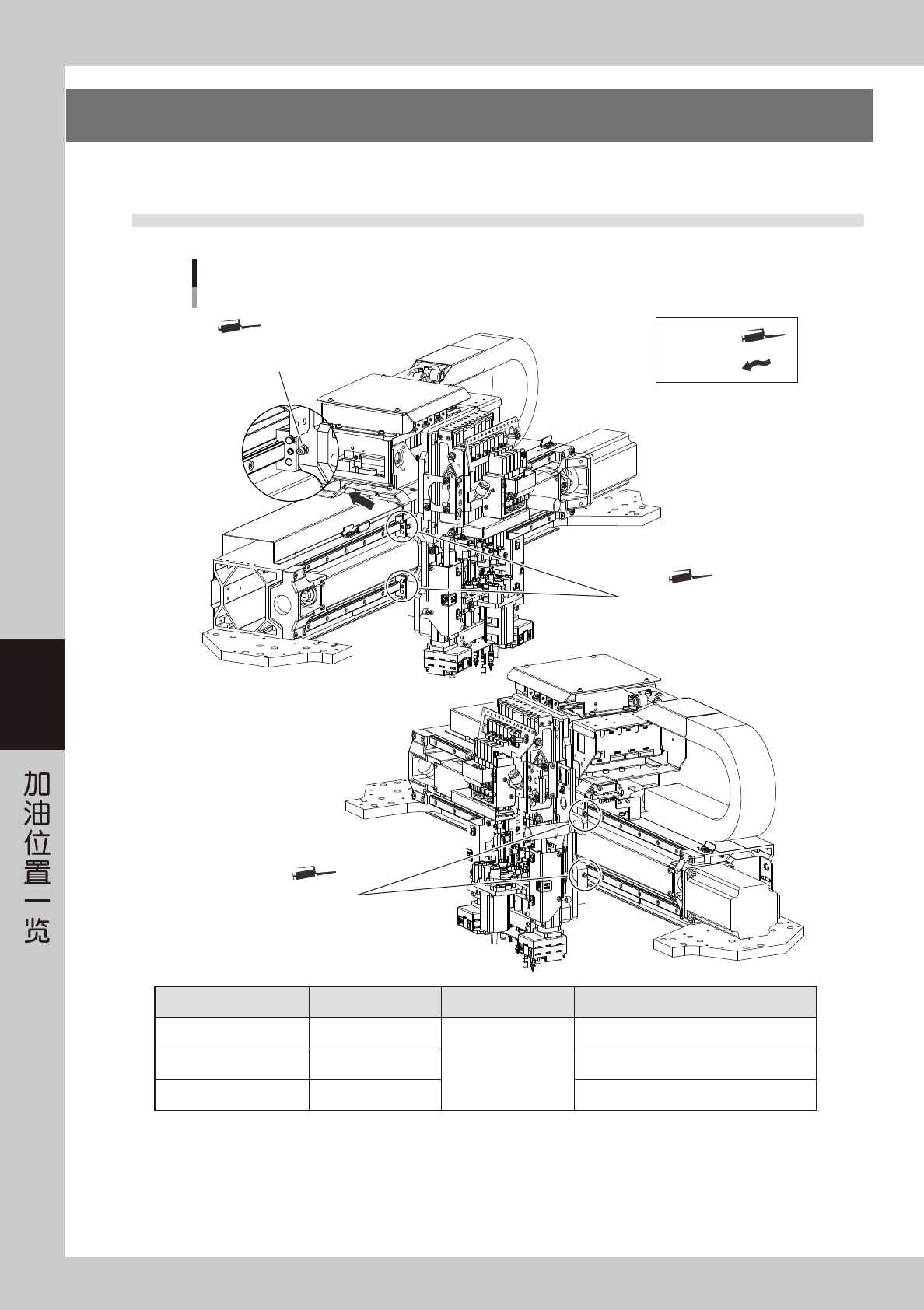

2.1 X 轴
X轴导轨部
X轴导轨部
X轴的加油位置
导轨与滚珠丝杆
润滑油注油嘴(小) 2处
润滑油注油嘴(大) 2处
X轴滚珠丝杆部
润滑油注油嘴(大) 1处
润滑油枪 ：
用手涂抹 ：
加油部位 加油位置 频率 加油方法
导轨(右侧)
2
2 个月
润滑油枪 ：标准枪嘴 (φ10mm)
导轨(左侧)
2
润滑油枪 ：弯折型枪嘴 (φ5mm)
滚珠丝杆
1
润滑油枪 ：标准枪嘴 (φ10mm)
55501-M7-00
5-3
5

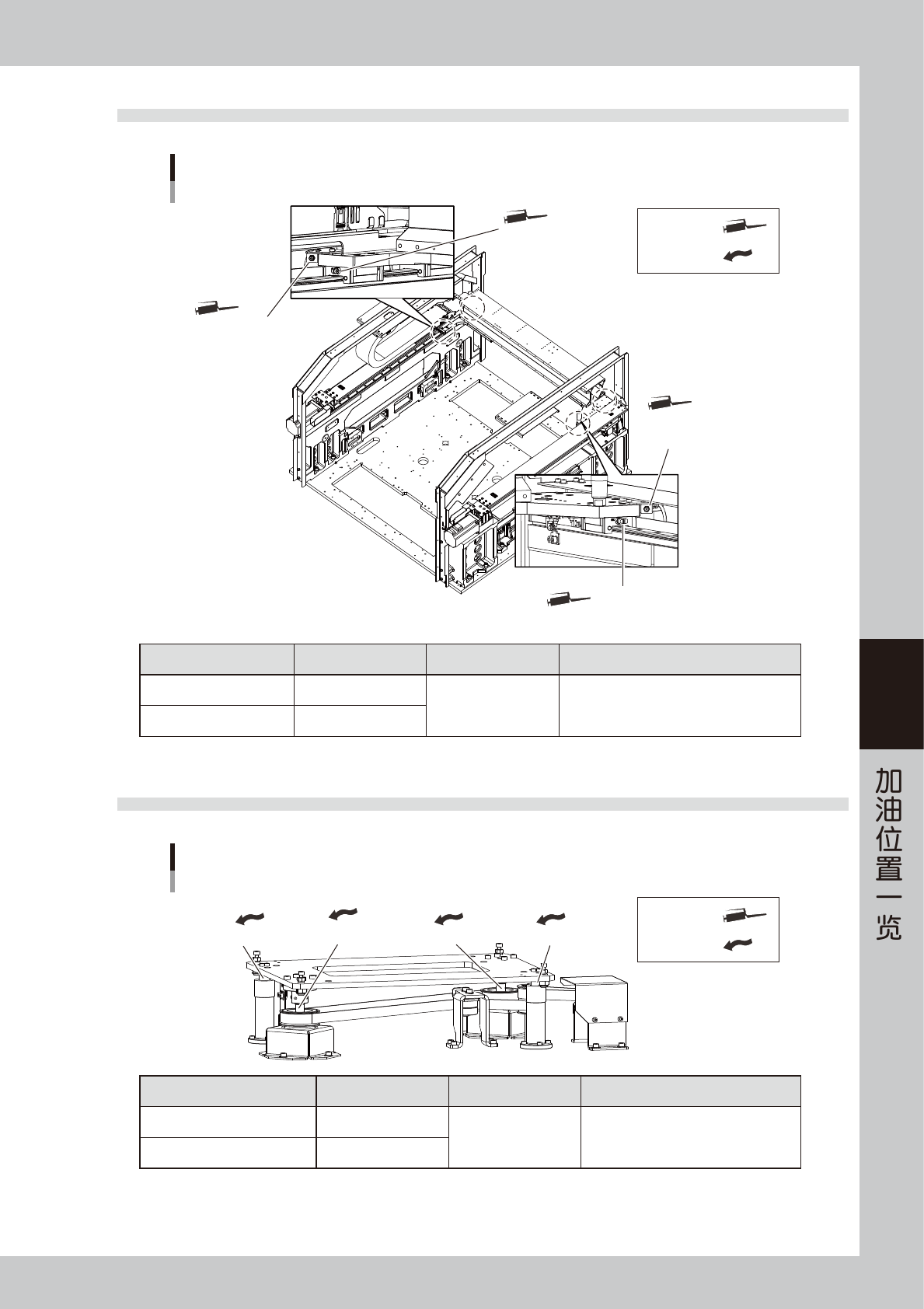

2.2 Y 轴
Y轴的加油位置
Y轴导轨部
润滑油注油嘴
(前后各1处)
润滑油枪 ：
用手涂抹 ：
Y轴滚珠丝杆部
润滑油注油嘴
Y轴滚珠丝杆部
润滑油注油嘴
Y轴导轨部
润滑油注油嘴
(前后各1处)
加油部位 加油位置 频率 加油方法
导轨
4
2 个月 润滑油枪 ：标准枪嘴 (φ10mm)
滚珠丝杆
2
55502-M7-00
2.3 PU 轴
PU轴的加油位置
滚珠丝杆
滚珠丝杆
润滑油枪 ：
用手涂抹 ：
滚珠导杆
滚珠导杆
加油部位 加油位置 频率 加油方法
滚珠导杆
2
2 个月 用手涂抹
滚珠丝杆
2
55503-M7-10
5-4
5

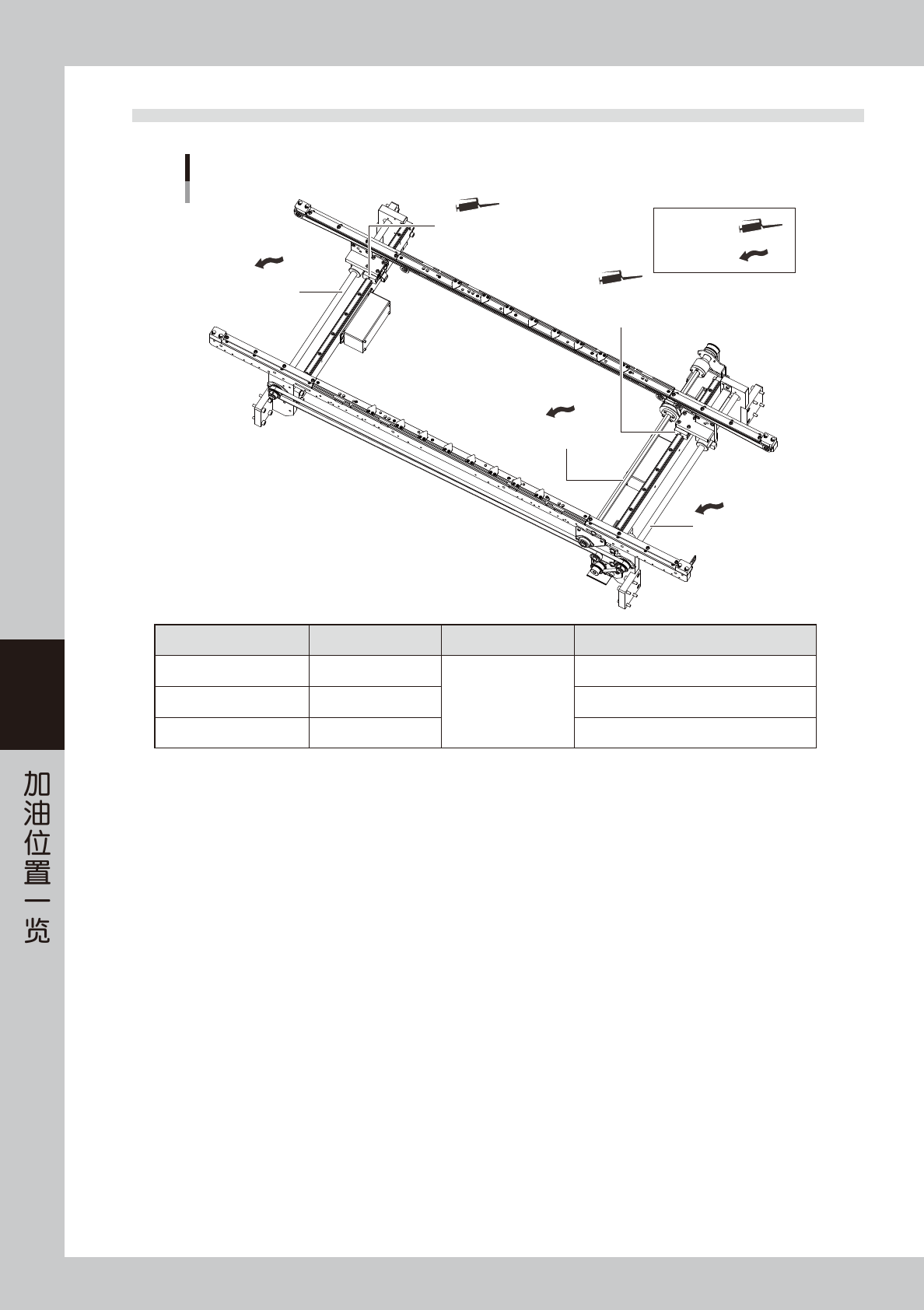

2.4 W 轴 ( 传送部 )
W轴的加油位置
W轴导轨
W轴
滚珠丝杆
W轴
六角轴
润滑油枪 ：
用手涂抹 ：
W轴
滚珠丝杆
润滑油注油嘴
W轴导轨
润滑油注油嘴
加油部位 加油位置 频率 加油方法
导轨
2
6 个月
润滑油枪 ：标准枪嘴 (φ10mm)
滚珠丝杆
2
用手涂抹
六角轴
1
用手涂抹
55504-M7-10
