3-16
3
5
涂抹干净的润滑油。
滚珠丝杆
用手指蘸上 2cm 左右的指定润滑油 (NSL) 均匀地涂
抹在滚珠丝杆 (2 处 ) 的螺旋槽部。
滚珠导杆
用手指蘸上 2cm 左右的指定润滑油 (NSL) 均匀地涂
抹在滚珠导杆 (2 处 ) 表面。
55318-L6-00
6
使润滑油遍布滚珠丝杆与滚珠导杆。
1. 关闭贴片机的正面机盖之后，解除贴片机的紧
急停机状态。使用一次性换料车的机型，需将
料车装回贴片机。
2. 按 [ 装置 ] -“传送装置”画面的 [ 顶板 ] 按钮，
使顶板下降。
3. 按照前述 Step2 的方法，使顶板上升。
4. 使顶板上升、下降 2 〜 3 次，以便润滑油遍布
滚珠丝杆与滚珠导杆全杆。润滑油遍布之后，
使顶板保持上升状态。
7
e
除去多余的润滑油。
1. 为保障安全，按下紧急停机按钮之后，打开贴
片机的正面机盖。使用一次性换料车的机型，
需将料车从贴片机上拆下。
2. 用不起尘的无尘纸等擦去多余的润滑油。
8
将顶板装回原来的位置。
按照与 Step3 相反的步骤安装顶板。
c
注意
顶板较重，拆装时，请注意安全。

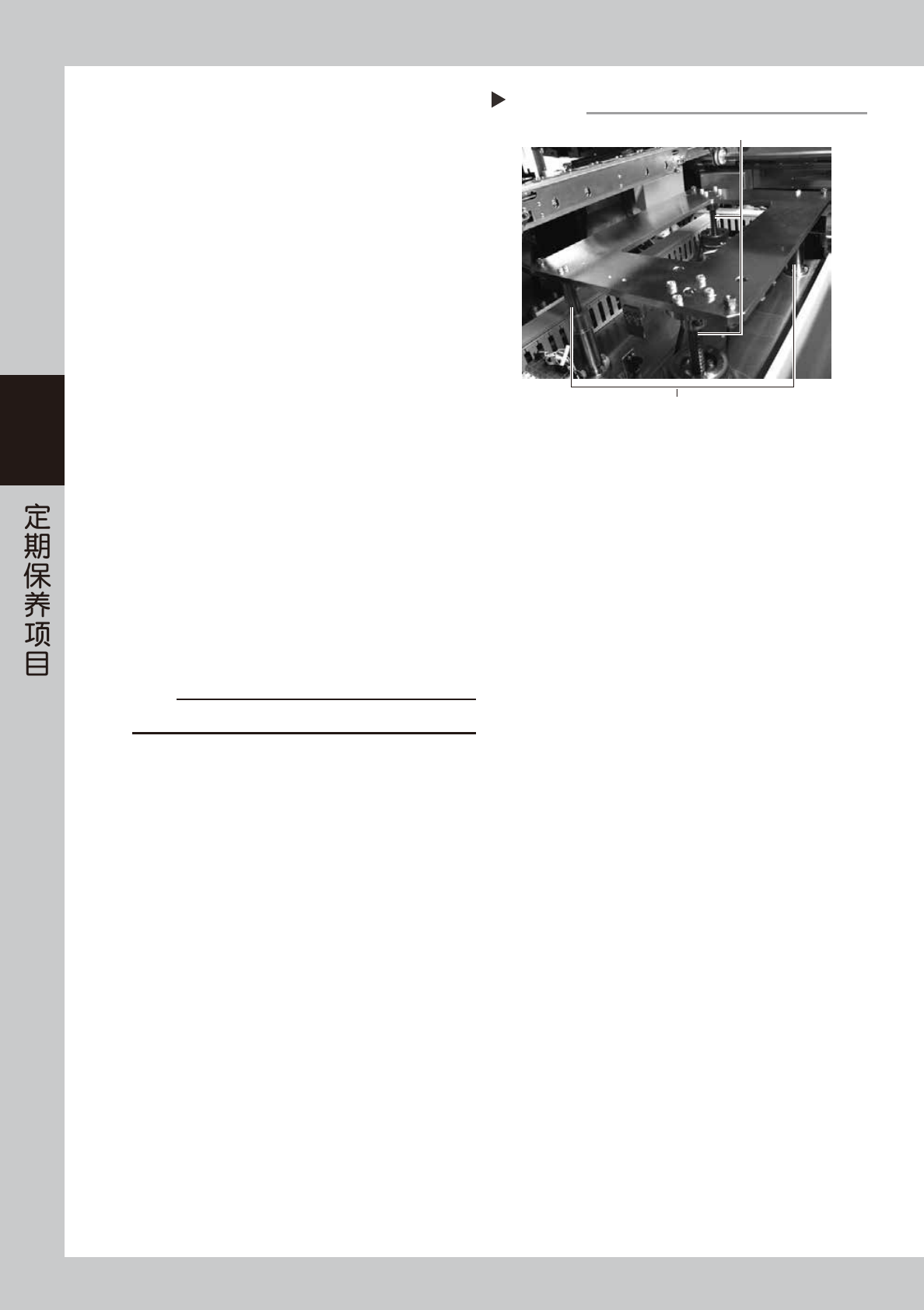

涂抹润滑油
Step 5
滚珠导杆 2处
滚珠丝杆 2处
3-17
3
3.3 基板传送部的点检
3.3.1 传送带的点检与传送部的清洁
传送带传送面被磨损可引起滑带，导致无法稳定地传送基板。因此，建议定期对传送带的磨损状态进行检查。此外，
由于传送带被磨损导致磨损粉在传送部传感器的受光面堆积，引起误感应基板，磨损粉在传送带导槽内或带轮表
面积存则可能引起传送带传送不动等故障发生。
1
将传送宽度调到便于点检、清洁的宽度。
1. 按“生产设计”画面的 [ 传送宽度 ] 按钮，打
开调节传送宽度的画面。
2. 在“调节后的传送宽度”输入框里输入可伸入
内六角扳手进行操作的宽度 (200mm 左右 ) 之
后，按 [OK] 按钮。传送宽度变为指定的宽度。
56304-L6-10
参考
按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ] 按钮，也可以打
开调节传送宽度的画面。
2
e
进行作业前的准备。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 使用一次性换料车的机型，为便于点检、清洁
传送带，需将料车从贴片机上拆下。
3. 将方巾垫在顶板上。
3
拆卸基板固定夹
。
用内六角扳手 (3) 拆下基板固定夹的 4 处固定螺栓
之后，取下基板固定夹。
55359-L6-00

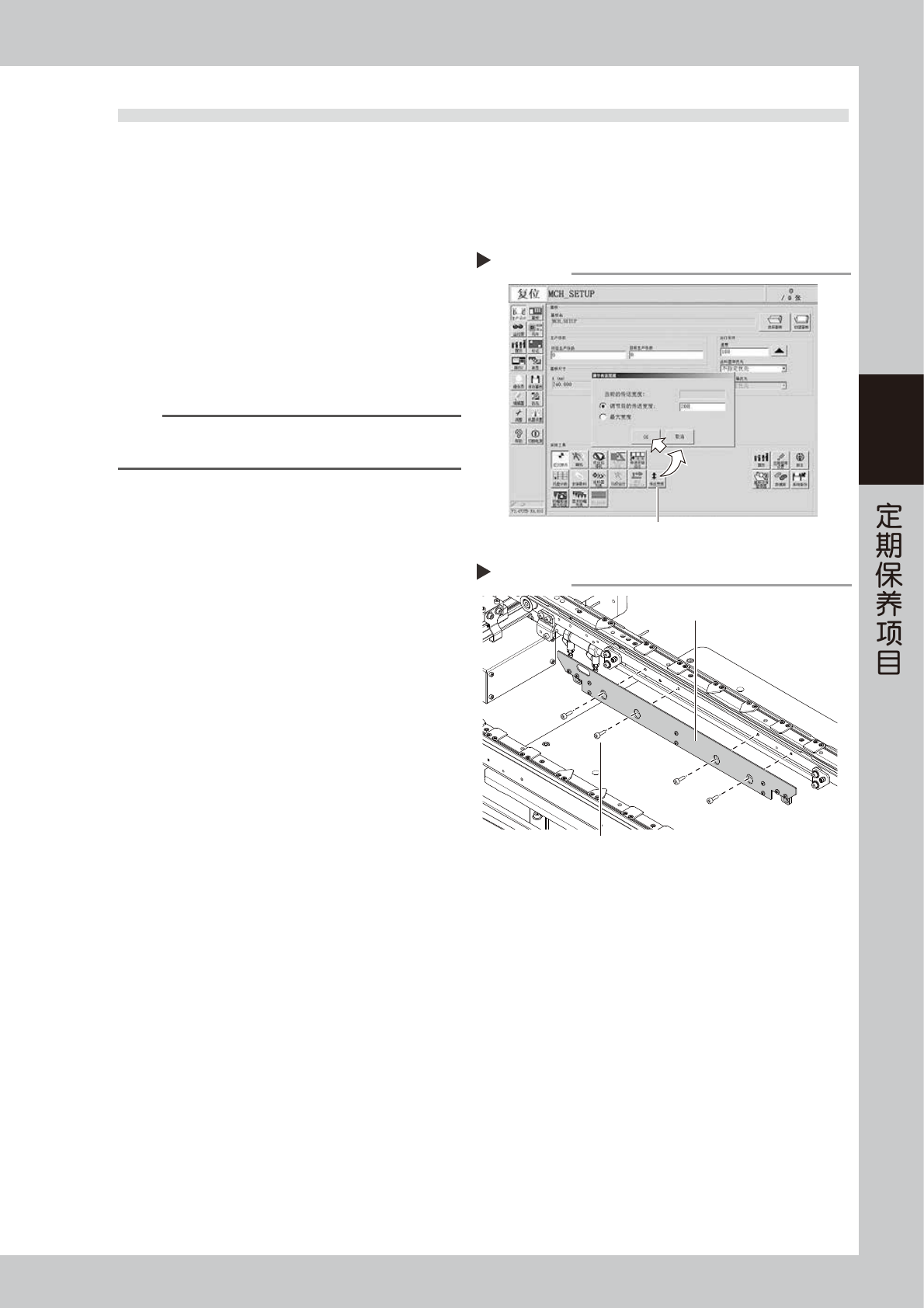

调节传送宽度
Step 1
[传送宽度]按钮

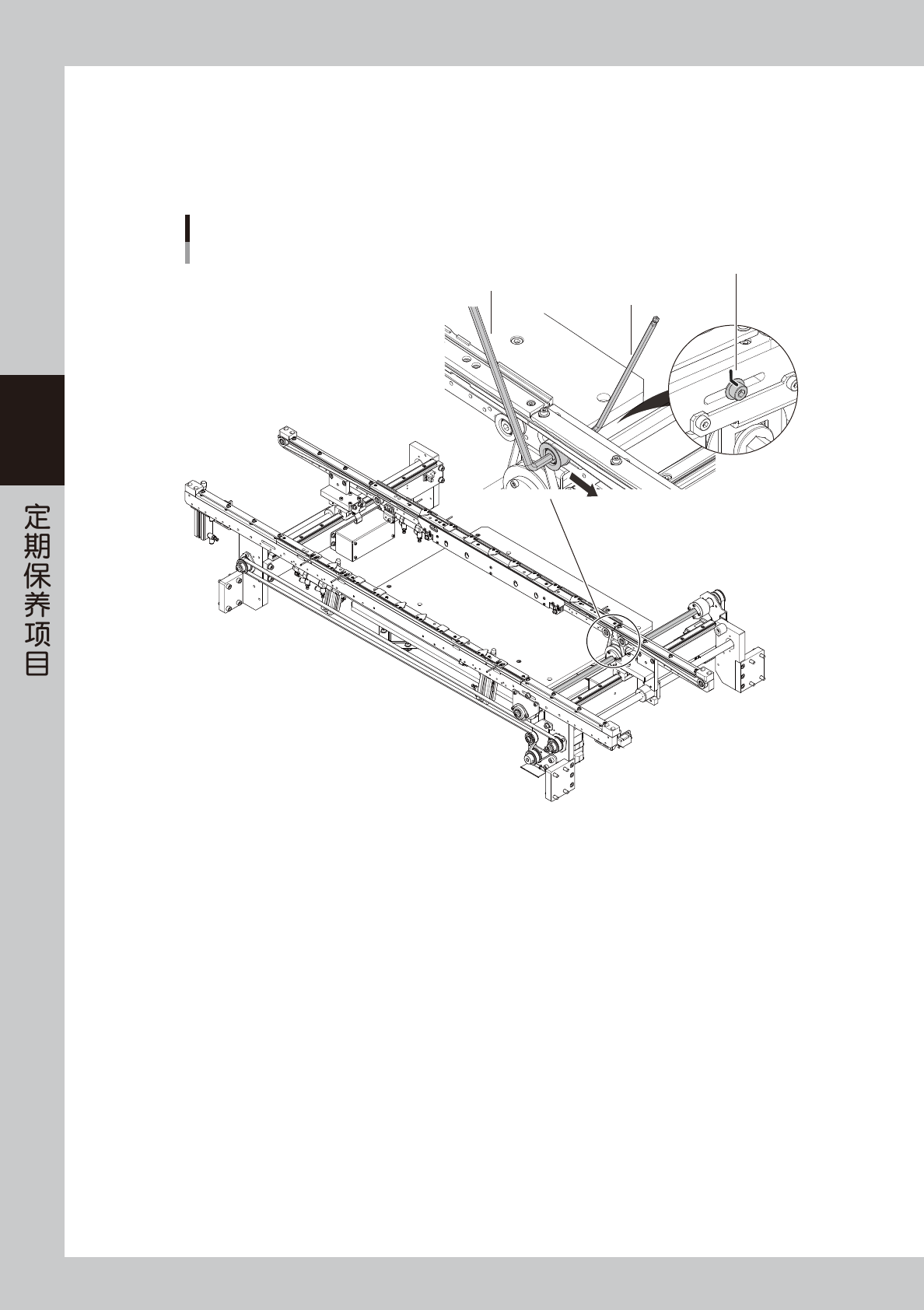

Step3
拆卸基板固定夹
基板固定夹
固定螺栓(4处)
