2.维护保养作业前的准备
为持续保持设备的性能，必须及时更换随设备运行逐渐失去功效的易耗件。本手册主要以易耗件的更换方法为
中心介绍。同时也介绍发生故障时，用户自身可以简单进行更换的配件。
2.1 易耗件与需更换的配件 ( 故障时 )
2.1.1 易耗件
易耗件指随使用时间会逐渐失去其功能的配件。本机的易耗件有以下几种，可以在维护保养时根据需要更换。

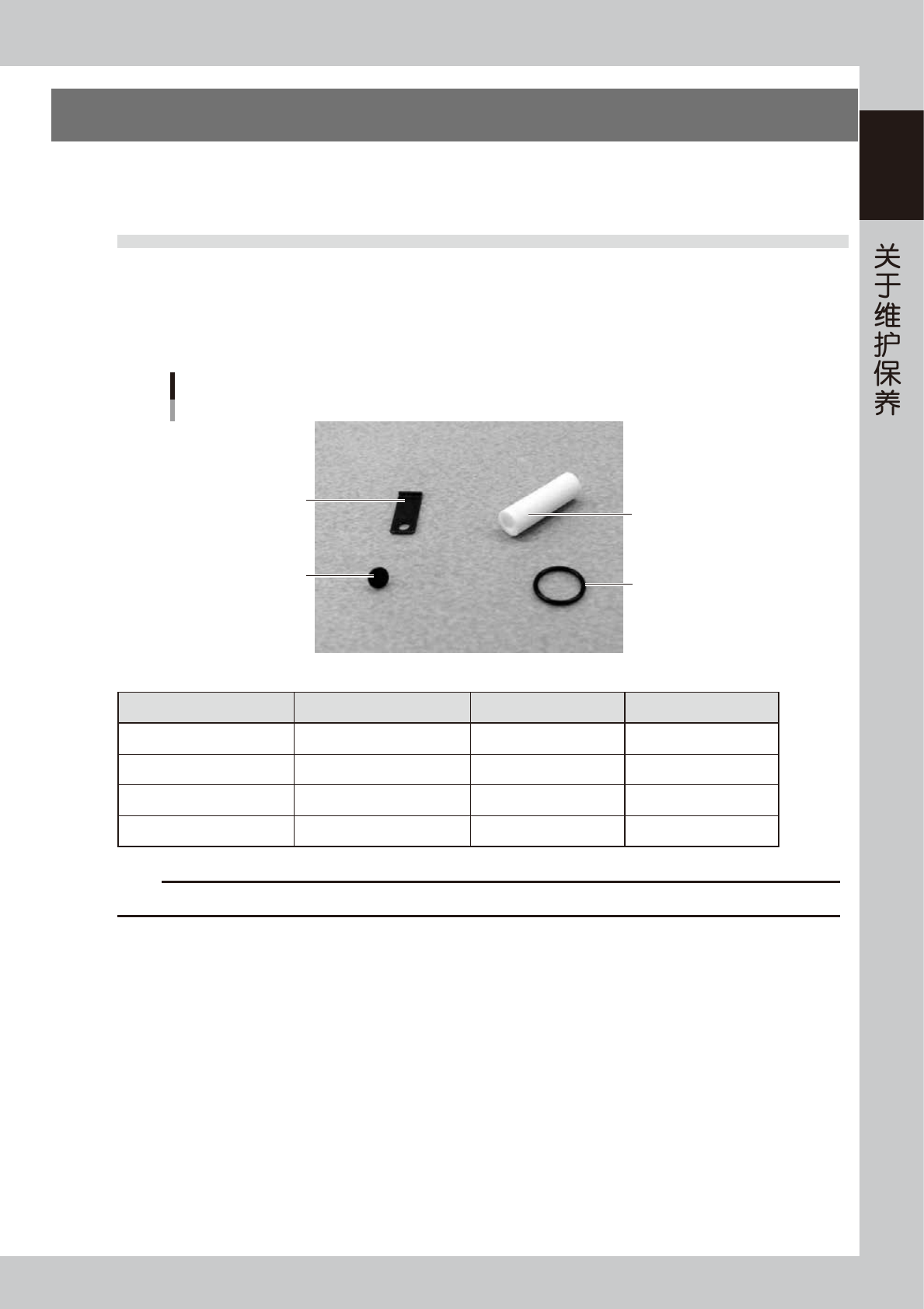

■ 易耗件 (YS12P、YS12F 随机附件 )
易耗件
随机附件
真空发生器用滤芯
真空发生器用O型圈
吸嘴弹簧片
吸嘴弹簧片固定用螺丝
55100-M7-00
名称 配件名 配件编号 备注
吸嘴弹簧片
LEAF SPRING KG7-M7137-A0X
吸嘴弹簧片固定用螺丝
SCREW
,
PAN HEAD 90990-08J016 M2xL2.5
真空发生器用滤芯
FILTER K46-M8527-C0X
真空发生器用 O 型圈
O-RING 90990-17J010
c
注意
本手册中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就更改的情况。订购时，请务必向销售代理商确认。
1-4
1

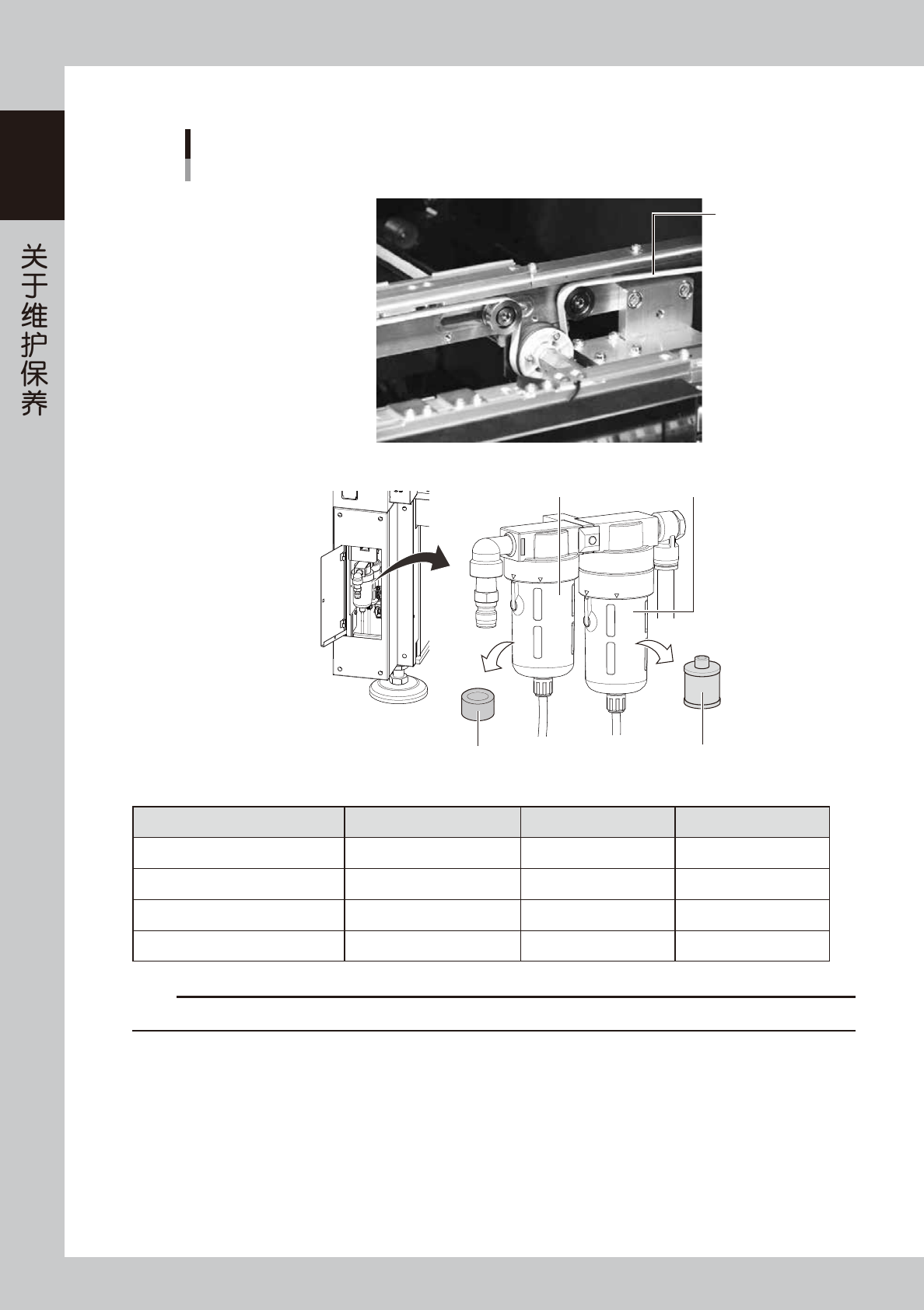

■ 易耗件 ( 选购件 )
易耗件
选购件
传送带
■ 传送带
空气过滤器 油雾过滤器
空气滤芯 油雾滤芯
55101-M7-10
名称 配件名 配件编号 备注
传送带 ( 标准 )
BELT 1
,
CONVEYOR KHY-M9129-000 L=2692mm
传送带 ( 加长 )
BELT 1
,
CONVEYOR KHY-M9129-100 L=3111mm
空气滤芯
FILTER ELEMENT KG7-M8501-40X
空气过滤器用
油雾滤芯
MIST FILTER ELEMENT KG7-M8502-40X
油雾过滤器用
c
注意
本手册中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就更改的情况。订购时，请务必向销售代理商确认。
1-5
1
2.1.2 吸嘴
■ 易耗件 ( 选购件 )
名称 配件名 配件编号 备注
30X 系列
标准吸嘴
NOZZLE 301A ASSY. KHN-M7710-A4X 0603 〜 1005 规格的元件
NOZZLE 302A ASSY. KHN-M7720-A3X 1608 〜 3216 规格的元件
31X 系列
窄邻接面吸嘴
NOZZLE 311A ASSY. KHY-M7710-A4X 0603 专用
NOZZLE 312A ASSY. KHY-M7720-A3X 1005 〜 1608 规格的元件
NOZZLE 313A ASSY. KHY-M7730-A2X 2012 〜 3225 规格的元件
标准、窄邻接面
通用吸嘴
NOZZLE 303A/314A AS. KHY-M7740-A0X 4532 〜 7343 规格的元件、SOP
NOZZLE 304A/315A AS. KHY-M7750-A0X QFP、PLCC 等
NOZZLE 307A/318A AS KHY-M7780-A0X
仅限 YS12F 使用
32×32mm 〜 45×45mm 的元件
抓手吸嘴
( 选配 )
NOZZLE 30ALB
NOZZLE 30ALD 等
-
仅限 YS12F 使用
请根据元件的形状选购
n
要点
抓手吸嘴贴装特殊形状的元件时使用。需要根据元件的形状选购或定制。( 仅限 YS12F 使用。)
