2-39
2
4.2.2 安装在贴片机上
下面，介绍将宽幅多杆式送料器安装在贴片机上的操作步骤。
e
1
按下紧急停机按钮。
按下贴片机的紧急停机按钮，使贴片机停止运行。
c
注意
如果不停止贴片机的运行就安装送料器，有被卷入贴片机的危险。
2
清除送料器架上的尘屑。
如果夹入元件或尘屑，会导致送料器倾斜，造成吸附不稳定。
3

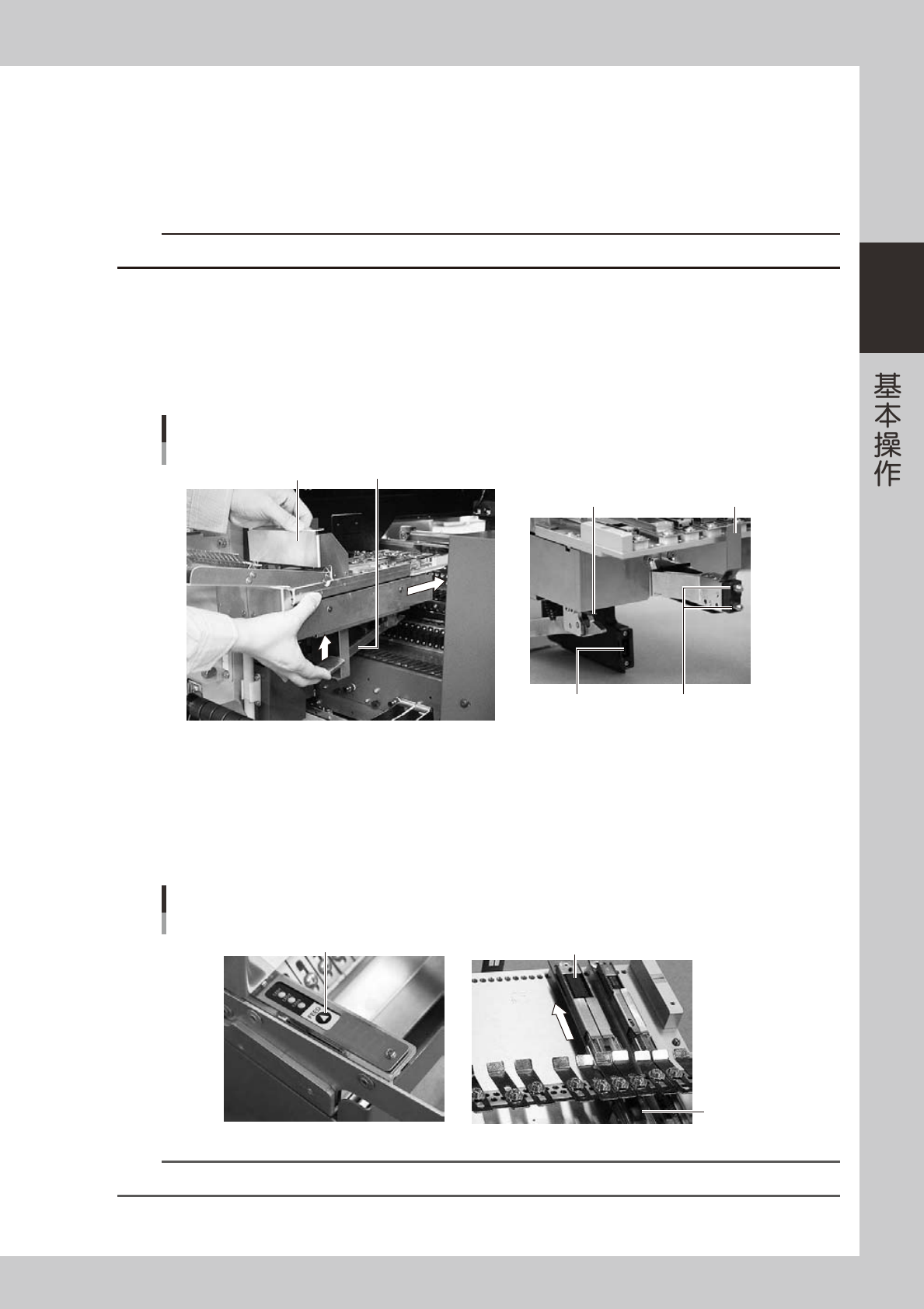

安装送料器。
抬起锁定杆，将对位标记对准送料器安装位置，边滑动边插入定位孔。
送料器的安装
锁定杆
电源、信号用连接器
定位销
固定销
对位标记
把手部
25227-L6-00
4
确认安装状态。
松开锁定杆，向前后试推送料器机体确认是否被固定。
5
将最前端元件传送至吸附位置。
按「FEED」按钮直至最前端元件被传送至吸附位置。按 1 次，送料器会振动 2 秒传送元件。
运行动作的确认与元件的传送
最前端元件
料杆
「FEED」按钮
25228-L6-00
参考
有关宽幅多杆式送料器的详细内容，请参阅 SS 型电动送料器用户操作手册。
2-40
2
4.3 盘装元件的安装
■ 载盘的使用注意事项
使用载盘时，务必遵守下列注意事项。
‧
载盘必须在干净的环境中保管，切勿黏附尘屑、脏污、油渍等。
‧
切勿使载盘跌落，也切勿过渡撞击或施加压力。因跌落等导致变形的载盘，切勿使用。
‧
载盘的棱角部可能会造成受伤，使用时务必注意。
4.3.1 将托盘装入载盘
1 张载盘上可以装入多张托盘。安装方法如下所示。
托盘的固定
只装1张托盘时
装多张托盘时
托盘间距X
固定用磁块
托盘
托盘间距Y
载盘位置基准(载盘原点)
25217-L7-00
1
取出固定托盘用的磁块。
2
将托盘装入载盘。
将托盘角对准载盘位置基准 ( 载盘原点 ) 装入。托盘装好后用磁块压住固定。
托盘的安装
抽出用抓手
固定用磁块
载盘
托盘
25218-L7-00
3
确认托盘的固定状态。
试按托盘部，确认托盘是否已由磁块固定牢固。
2-41
2
4.3.2 将载盘装入 ATS15
1
打开 ATS15 的柜门。
将柜门开关旋至「OPEN」侧，解除柜门的锁定状态。确认柜门开关的指示器已熄灯后，打开柜门。
2
打开载盘挡板。
打开右侧的载盘挡板。
3
插入载盘。
将载盘的抽出部朝向里侧，水平插入正确的载料箱层。
载盘的插入
抽出用抓手
载盘挡板
层数显示
25219-L7-00
4
将需要的载盘全部插入正确的载料箱层。
n
要点
‧
两侧贴有指示层数的标贴，标贴上有黑银两色印刷的号码，以防止插入载盘时插错载料箱层。
‧
将载盘插入 [ 元件 ] -「托盘」画面的「载盘号码 开始 / 结束」参数栏所设置的层数。
5
关闭载盘挡板。
关闭载盘挡板后，关闭 ATS15 的柜门。
6
将柜门开关旋至「CLOSE」侧。
柜门被锁定，柜门开关的指示器亮灯，安装完成。
