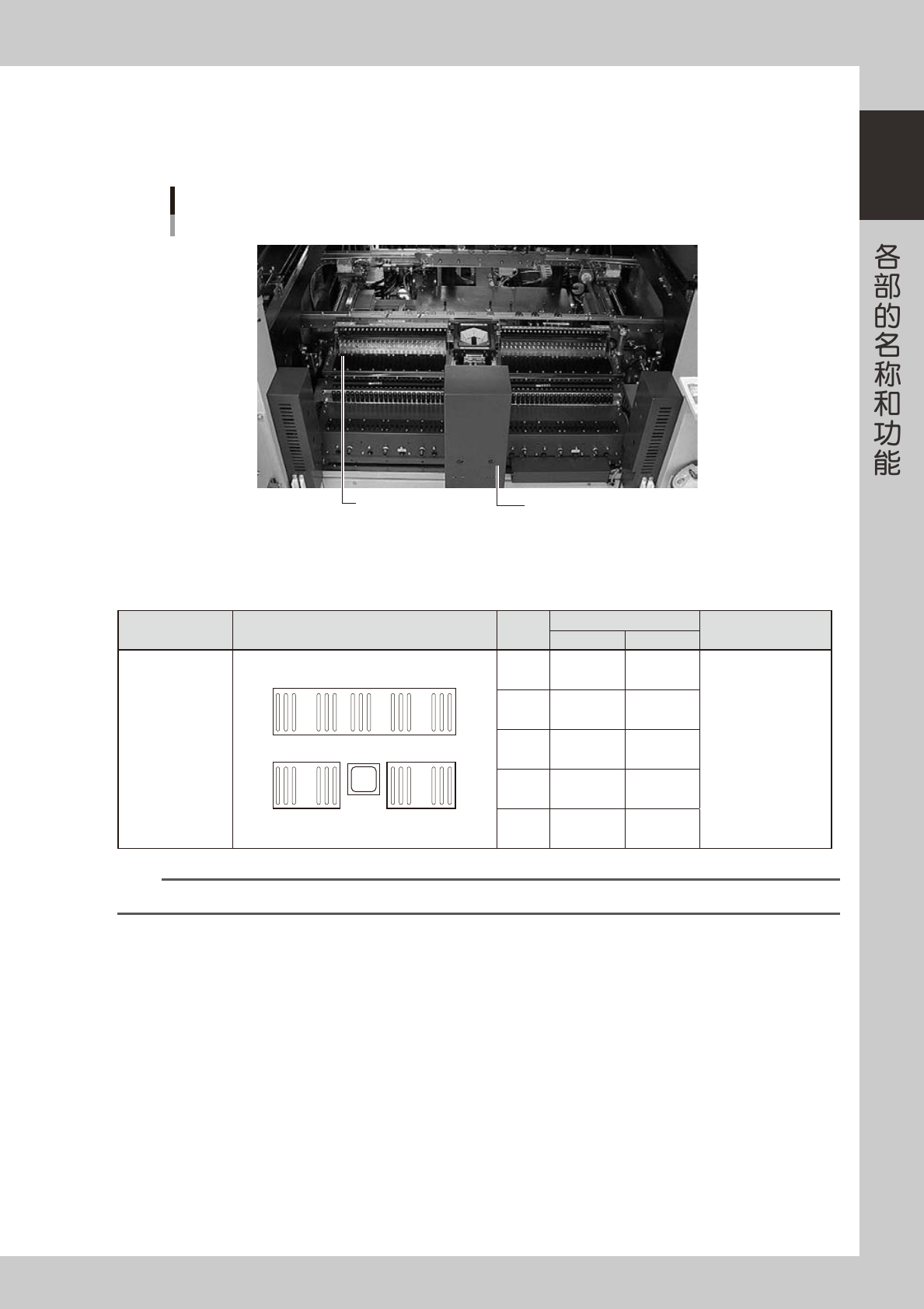

4.1.2 YS12F
YS12F 由前侧 24 连 ×2 ( 固定或一次性换料车 ) 和后侧的 60 连固定料车组成。此外，后侧配置 ATS 时，前侧为
24 连一次性换料车 ×2 规格。
YS12F送料器安装部
24连固定送料器架规格
安全盖
24连送料器架
25108-L7-10
■ 各贴装头与安装号码
由于贴装头部的形状和 X 轴可动范围的关系，各贴装头都有无法使用的送料器。贴片机各贴装头可以使用的送料器安装号码，
如下图所示。
类型 构成 贴装头
可吸附范围
可安装送料器数
前侧 后侧
前侧 ：
24
连
×2
( 固定或
一次性换料车 )
后侧 ：60 连固定
1
24
25
48
160
101
1 10
〜
48 101
〜
151
前侧 ：47 个
后侧 ：59 个
(以
8mm
送料器换算 )
2 8
〜
46 103
〜
153
3 6
〜
44 105
〜
155
4 4
〜
42 107
〜
157
5 2
〜
40 109
〜
159
n
要点
将元件信息画面的送料器位置计算设置为示教或相对示教时，与上述情况不同。
1-14
1
4.1.3 一次性换料车
一次性换料车，是预先将接下来将要生产的基板所使用的送料器安装在料车上，以料车为单位更换送料器的装置。
■ 一次性换料车侧
一次性换料车
1
2
4
6
连续排列7英寸料带盘时
大于7英寸的料带盘
5
3
25118-L7-00
1. 把手
要移动一次性换料车时使用此把手。
2. 送料器架
可以同时安装 24 个 SS 型电动送料器 (8mm)。
3. 上下移动部固定螺栓
需要调节送料器架的高度使之与贴片机的高度一致时，可以移动螺栓的固定位置进行调节 (8 处 )。
4. 空料带箱 ( 选配 )
用于放置元件用完后废弃的空料带。
5. 高度调节螺栓
拧松固定螺栓后，旋转螺栓调节高度。
6. 料带盘支架
可安装 1 个 8mm 料带 (7 英寸 ) 的料带盘。
使用大于 7 英寸的料带盘时，如上图所示，向上提起使用。
c
注意
连续排列 7 英寸的料带盘时，如上图所示必须使用上下两层交错排列。
1-15
1
4.2 从托盘交换器供给元件 (ATS15)
下面，介绍托盘交换器 (ATS15) 的各部名称与功能。
4.2.1 ATS15 托盘交换器
托盘交换器主机
ATS15
载盘指示器
导轨
托盘固定位置
(作业位置)
柜门开关
柜门指示器
载盘(12.5mm间距、15层)
25110-L7-00
柜门开关
将此开关旋至「OPEN」时，柜门指示器熄灯，柜门的锁定状态被解除。
载盘指示器
元件信息中所设置的载盘号码为亮灯状态，当载盘上托盘中的元件用完时，此载盘号码会闪烁。
安装新载盘后，按下闪烁的「指示器」复位。
■ 载盘指示器的亮灯状态
◎ ：闪烁● ：亮灯○ ：熄灯
载盘的状态 元件的状态 亮灯状态
1
张载盘上只装有
1
种元件
元件补充完毕 ●
元件用完 ◎
元件正在使用 ( 当前 ) ●
1
张载盘上装有多种元件
载盘上的所有元件补充完毕 ●
载盘上的所有元件已用完 ◎
多种元件中至少有
1
种元件已用完 ◎
基板程序中没有指定使用盘装元件 ○
