2.2 生产设计画面
以下，介绍「生产设计」画面中各按钮的内容。

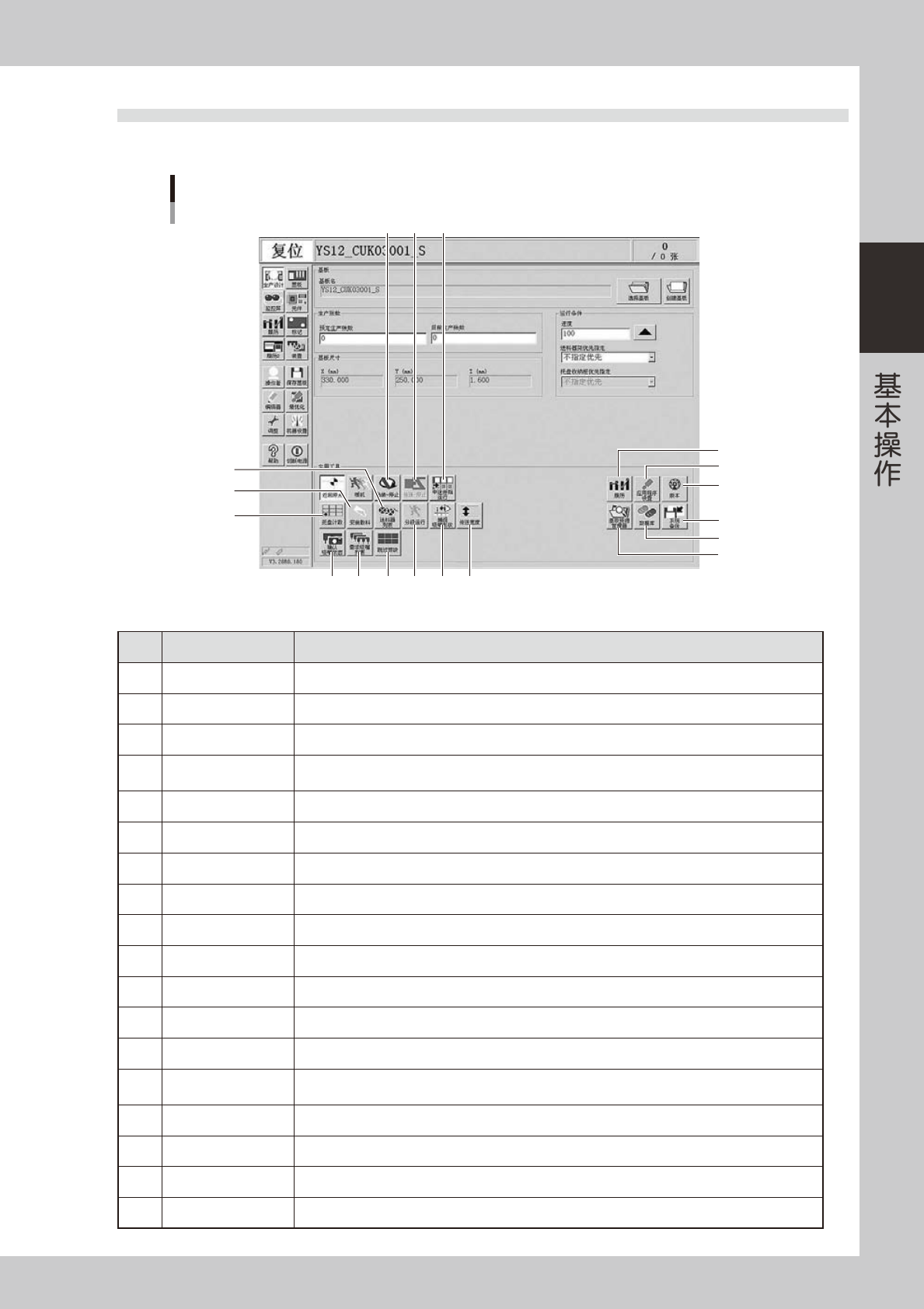

「生产设计」画面
1
4
2
3
5
7 8 9
1011121516
18
17
6
14
13
26203-L6-00
按钮名 功能
1
履历 可以进行生产履历的保存及履历
1
、
2
项目中必要项目的选择、保存、清除和媒体的取出。
2
应用程序设置 可以设置有关机器的画面显示、添加 / 删除操作者、设置密码等。
3
版本 显示应用软件、系统等的版本信息。
4
系统备份
可以进行机器运行时必要的机械坐标、精度信息、选配装置信息、基本坐标等复原机器时必要数据的
备份和还原操作。
5
数据库 可以备份或还原有关生产所需的元件和标记信息的数据库，以及设置数据库的所在位置。
6
基板资源管理器 可以进行基板程序的移动、备份、还原、复制等。
7
贴装 - 停止 可以确认贴装结果，也可以使基板不流入下游机。
8
传送 - 停止 贴装的基板传向下游机后机器停止运行。
9
中途开始运行 贴装中，由于某种原因使机器停机并复位后，想要继续在下一个贴装位置开始贴装时使用。
10
传送宽度 可以变更传送宽度。
11
捕捉吸嘴形状 取得芯片元件用吸嘴前端的形状时使用。
12
分段运行 首件贴装、试贴装以及分析不良原因时，想要在目的位置暂停时使用。
13
送料器列表 进行生产准备时，可以确认当前将要生产的元件种类和安装位置。
14
跳过拼块
读入扩展了拼块的基板程序时有效。
按此按钮，显示「拼块跳过设置」对话框，可以以拼块为单位设置是否要跳过贴装。
15
需求吸嘴列表 显示当前需要使用的吸嘴列表。
16
确认吸嘴状态 想要取得芯片元件用吸嘴前端的状态时，可以确认吸嘴前端的脏污状态。
17
安装散料 目前尚不能使用。
18
托盘计数 可以显示到目前为止盘装元件的使用数量。
2-12
2
2.3 装置画面
下面，介绍「装置」画面内的手动操作按钮。
■ 传送装置手动操作
1

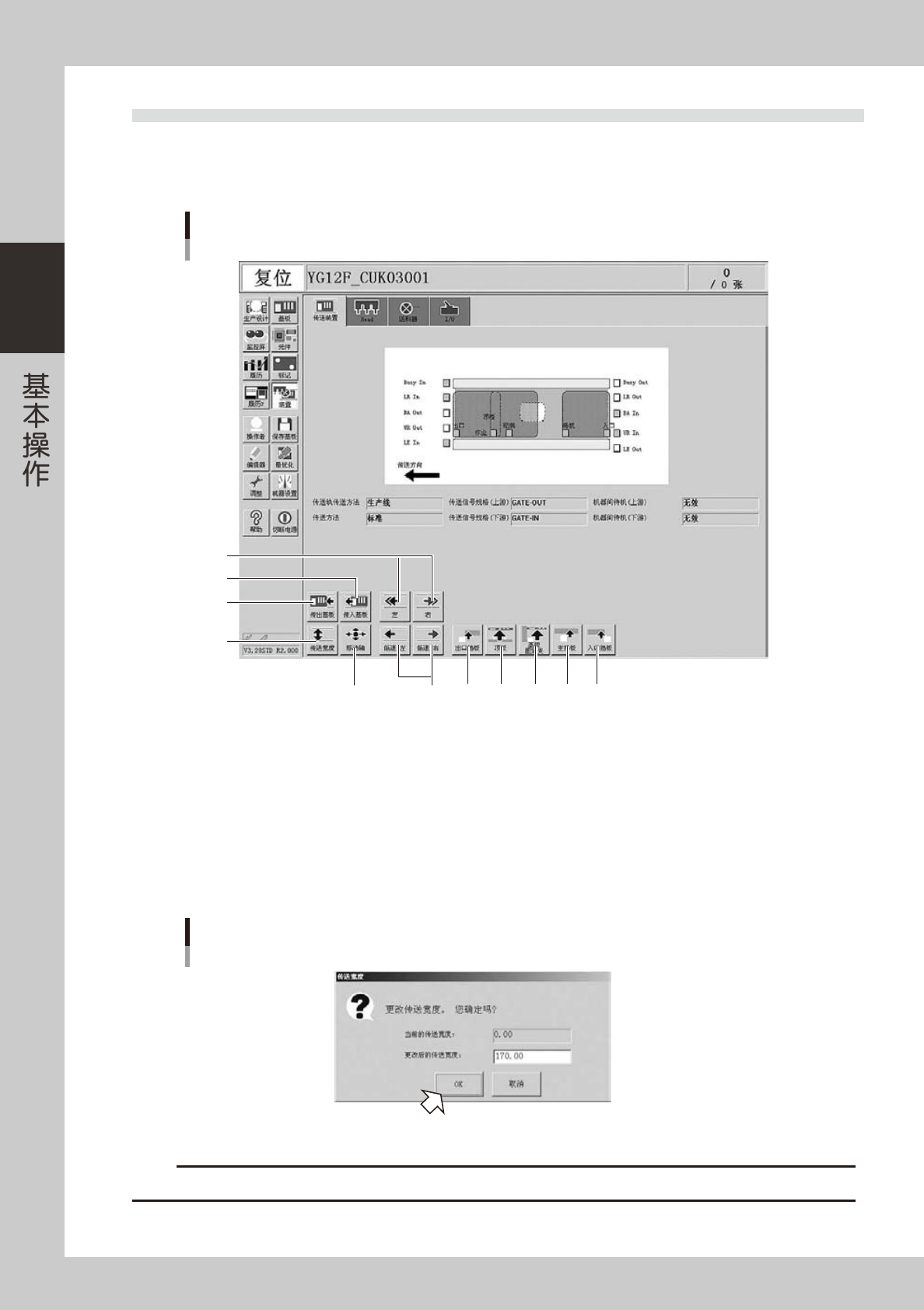

传送装置手动按钮
3
2
5
6
7 8 9 10 114
26204-L6-00
1. [ 传出基板 ] 按钮
解除基板的固定状态将基板移至出口挡板处。
2. [ 传入基板 ] 按钮
将基板从入口或待机位置移至固定位置并固定。
3. [ 传送宽度 ] 按钮
将传送宽度设置为与生产基板相同的宽度。
按 [ 传送宽度 ] 按钮，显示更改传送宽度的对话框，确认传送宽度后按 [OK] 按钮。传送宽度变为指定的宽度。
「传送宽度」画面
26205-L6-00
c
注意
调节传送宽度时，必须注意避免传送轨与其它传送装置组件、顶针等发生碰撞。
2-13
2
4. [ 移动轴 ] 按钮
用手动方式移动轴时使用。使用方向按钮或按 [PTP] 按钮，输入数值，即可使轴移动。
5. [ 左 ]、[ 右 ] 按钮
使电机向左或向右高速转动。
6. [ 低速 左 ]、[ 低速 右 ] 按钮
使电机向左或向右低速转动。
7. [ 出口挡板 ] 按钮
使传出的基板在出口处停下时使用。
8. [ 顶板 ] 按钮
输入基板厚度，从下方 ( 基板背面 ) 固定基板。
9. [ 基板固定夹 ] 按钮
从下方 ( 基板背面 ) 夹住基板的边缘固定。
10. [ 主挡板 ] 按钮
使传入传送装置内的基板在固定位置停下时使用。
11. [ 入口挡板 ] 按钮
使传入的基板在待机位置停下时使用。

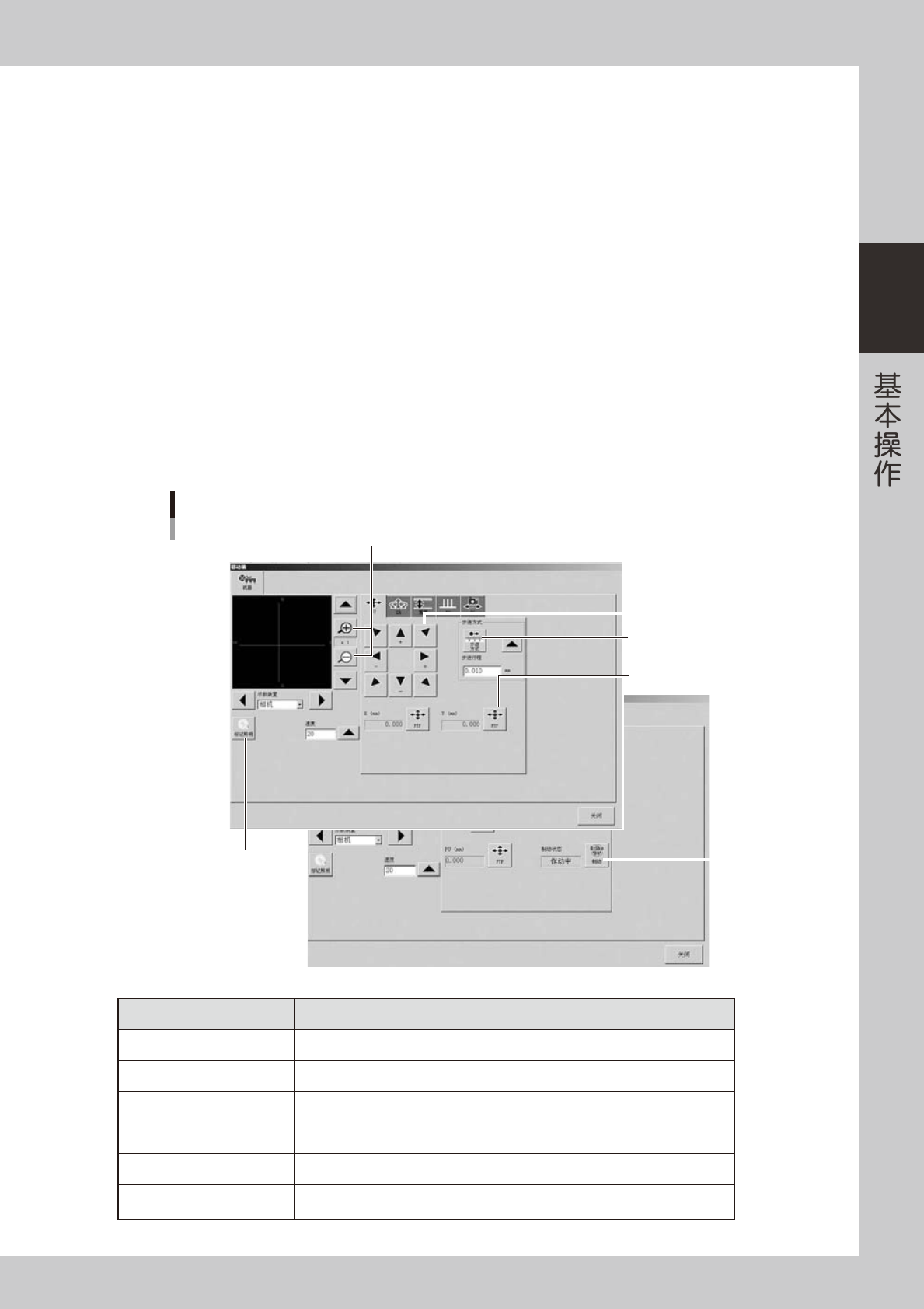

「移动轴」画面
1
2
3
4
5
6
26206-L6-00
按钮名 功能
1
放大、缩小
(
＋、－
)
放大、缩小图像。
(16
倍〜
1/16
倍
)
2
标记照明 可以手动更改标记照明。不影响数据。
3 PTP
对象自动移至指定坐标。
4
步进方式 用方向按钮移动步进行程中指定的量。
5
方向按钮 要移至想要移动的方向时使用。
6
制动
在紧急停机状态下想解除制动时使用。
(
仅限
W
轴和
PU
轴
)
如果使伺服使能，制动将自动解除。
