2-46
2
■ 想要安装的是盘装元件时
6
设置「送料器类型」。
选择「自动托盘交换器」。
元件数据画面
送料器类型
送料器类型
26227-L7-00
2-47
2

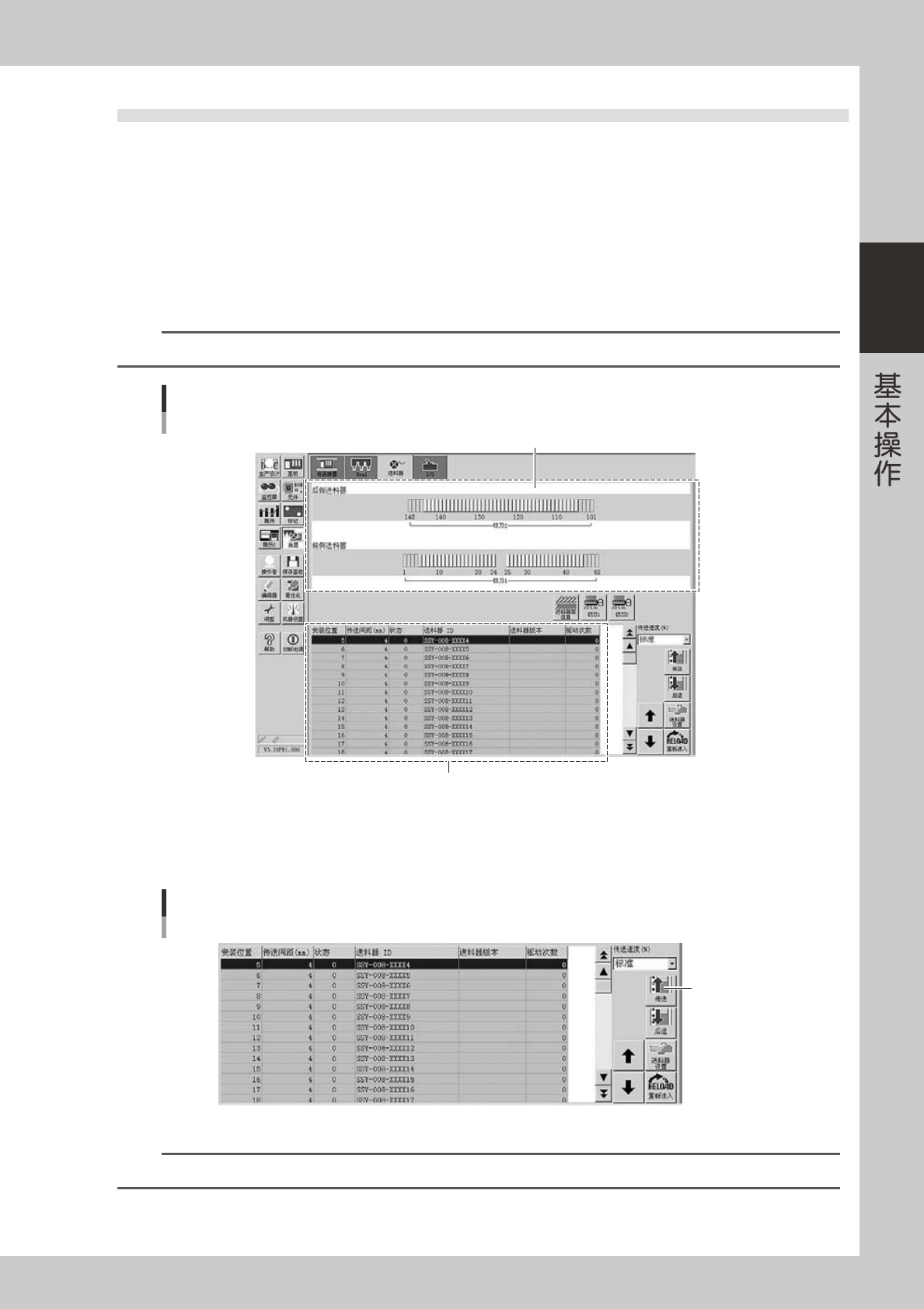

5.2 动作确认
将送料器安装在贴片机后，必须确认运行动作是否正常。
■ 送料器的动作确认
1
打开送料器画面。
按 [ 装置 ] 按钮选择「送料器」选项卡，打开送料器画面。
2
选择送料器。
选择要确认运行动作的送料器。
参考
可从送料器安装示意图或送料器列表中选择。
送料器画面
选择送料器
送料器列表
送料器安装示意图
26229-L6-00
3
确认运行动作。
按画面右下方的 [ 传送 ] 按钮，确认料带是否准确传送。
送料器画面
确认运行动作
[传送]按钮
26230-L6-00
n
要点
安装了 4mm 间距以上的送料器时，务必确认元件的前端和位置。
2-48
2
■ 宽幅多杆式送料器的动作确认
确认方法有 2 种，1 种是通过软件画面 (「装置」画面 ) 的按钮进行确认，另 1 种是通过送料器机体的按钮进行确认。
1. 通过软件画面的按钮进行确认的方法
按 [ 装置 ] 按钮，从「送料器」选项卡选择对象送料器。按画面右侧的 [ 传送 ] 按钮，送料器机体会振动 2 秒钟传送元件。
运行动作的确认
装置画面
按此处
26231-L6-00
n
要点
宽幅多杆式送料器不可使用 [ 后退 ] 按钮，即此按钮无效。
2. 通过送料器机体上的按钮进行确认的方法
按送料器机体上的「FEED」按钮，送料器机体会振动 2 秒钟传送元件。
运行动作的确认
送料器机体
「FEED」按钮
25229-L6-00
