1-27
1
8.2 传送中切带
贴装完成后，只要向出口传送基板就在所有料带切刀无条件执行切带动作。
但，不使用背面侧送料器架，且安装在背面侧的送料器在上次执行切带后，一次也没传送过料带的话，背面侧料
带切刀不执行动作。
· 执行时机
完成基板的贴装后，解除基板的固定状态，向出口传送基板的过程中，执行切带动作。
· 执行条件
完成基板的贴装后，只要向出口传送基板就执行切带。所有设置为有效的料带切刀都执行切带动作。
8.3 注意事项
影响贴装效率的条件
· 前后料带切刀的料带传送长度同时超过最长切断长度时，为使前后切刀轮流执行切带动作，有时会使贴装动作等待。
· 由于切带机的气阀及活塞故障等原因，切带速度下降时，可能会导致贴装动作等待。
仅限使用「传送中切带」时
使用平均 1 张基板的 1 个送料器的元件传送长度较大的基板程序时，切带后的料带有可能在料带排出口被挂住而无法到达
空料带箱，必须注意。
标准切断长度 / 最长切断长度的设置
使用贴装中切带时，如将标准切断长度及最长切断长度设置过大，切带时容易挂住。切带后料带排出不畅时，
需要将此处的长度设置较短一些。参考标准为，标准切断长度 80mm，最长切断长度 120mm。
n
要点
紧急停机状态、联锁时，[ 装置 ] -「送料器」画面的按钮无法操作。
第 2 章 基本操作
目录
1. 操作前须知事项 2-1
1.1 解除紧急停机的方法 2-1
1.2 清除错误警告的方法 2-2
1.3 具有代表性的错误信息和处理方法 2-3
2. 操作画面和各种按钮 2-8
2.1 操作画面的基本构成 2-8
2.2 生产设计画面 2-11
2.3 装置画面 2-12
3. 开机和关机 2-17
3.1 作业前的点检 2-18
3.2 开机 2-19
3.3 暖机运行 2-21
3.4 传送装置的调节 2-23
3.4.1 作业流程 2-24
4. 元件供给装置的准备 2-26
4.1 带式送料器 2-26
4.1.1 料带的安装 2-26
4.1.2 料带传送间距的设置 2-31
4.1.3 安装在贴片机上 2-35
4.2 宽幅多杆式送料器 2-36
4.2.1 传料轨与料杆的安装 2-36
4.2.2 安装在贴片机上 2-39
4.3 盘装元件的安装 2-40
4.3.1 将托盘装入载盘 2-40
4.3.2 将载盘装入 ATS15 2-41
5. 贴片机侧的设置 2-42
5.1 元件供给形态的设置 2-42
5.2 动作确认 2-47
2-1
2
1.操作前须知事项
操作贴片机之前必须了解解除机器紧急停机状态的方法和清除错误警告的方法。
■ 机械操作上的注意事项
‧运行中切勿切断气源。因机器会不受控制而运行，容易造成误动作。
‧进行保养作业之前，必须确认汽缸内已不存在空气压力。
■ 停电时的注意事项
如果在自动运行中停电，必须将主控开关置于 OFF 状态，以防止重新通电后发生误动作以及机器受到损坏。
此外，如果有基板等遗留在机器中，必须取出。
1.1 解除紧急停机的方法
必须按照下列步骤解除机器的紧急停机状态。
1
将紧急停机按钮旋至原位。
紧急停机按钮被按下时，只需向右旋转便可解除紧急停机状态。
2
确认周边安全。
为保障解除紧急停机状态后的运行能在安全状态下进行，需确认周围是否安全。
3
按「READY」按钮。
按「READY」按钮，使伺服使能。
c
注意
使用「READY」按钮时，如果左边的「ACTIVE」按钮不为亮灯状态，则「READY」按钮无效。

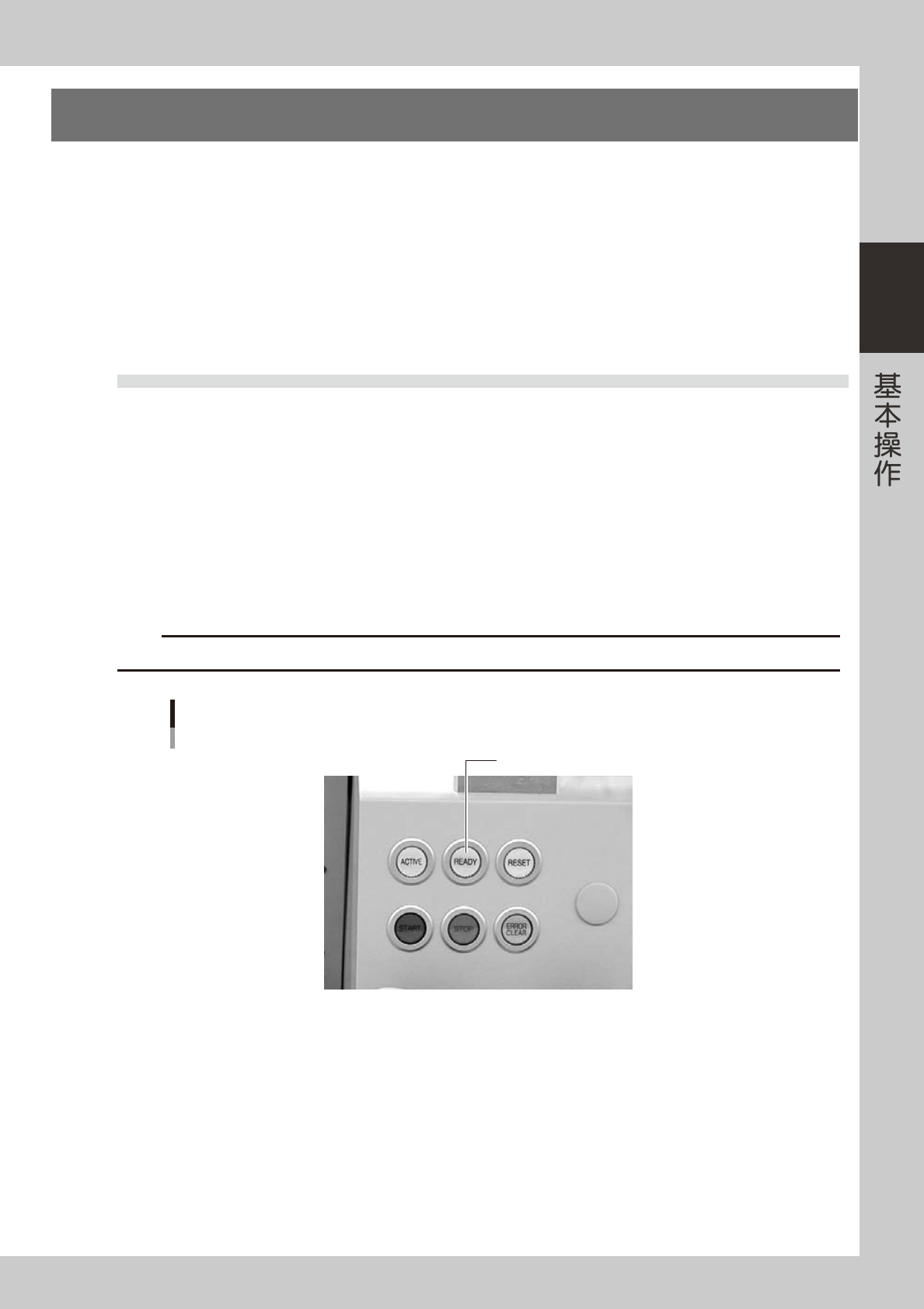

READY按钮
按此按钮，使伺服使能
25200-L6-00
4
确认显示内容。
确认指示灯中的红色指示灯已熄灯，操作画面左上角 ( 状态区域 ) 的紧急停机显示已消失。
