2-40
2
4.3 盘装元件的安装
■ 载盘的使用注意事项
使用载盘时，务必遵守下列注意事项。
‧
载盘必须在干净的环境中保管，切勿黏附尘屑、脏污、油渍等。
‧
切勿使载盘跌落，也切勿过渡撞击或施加压力。因跌落等导致变形的载盘，切勿使用。
‧
载盘的棱角部可能会造成受伤，使用时务必注意。
4.3.1 将托盘装入载盘
1 张载盘上可以装入多张托盘。安装方法如下所示。

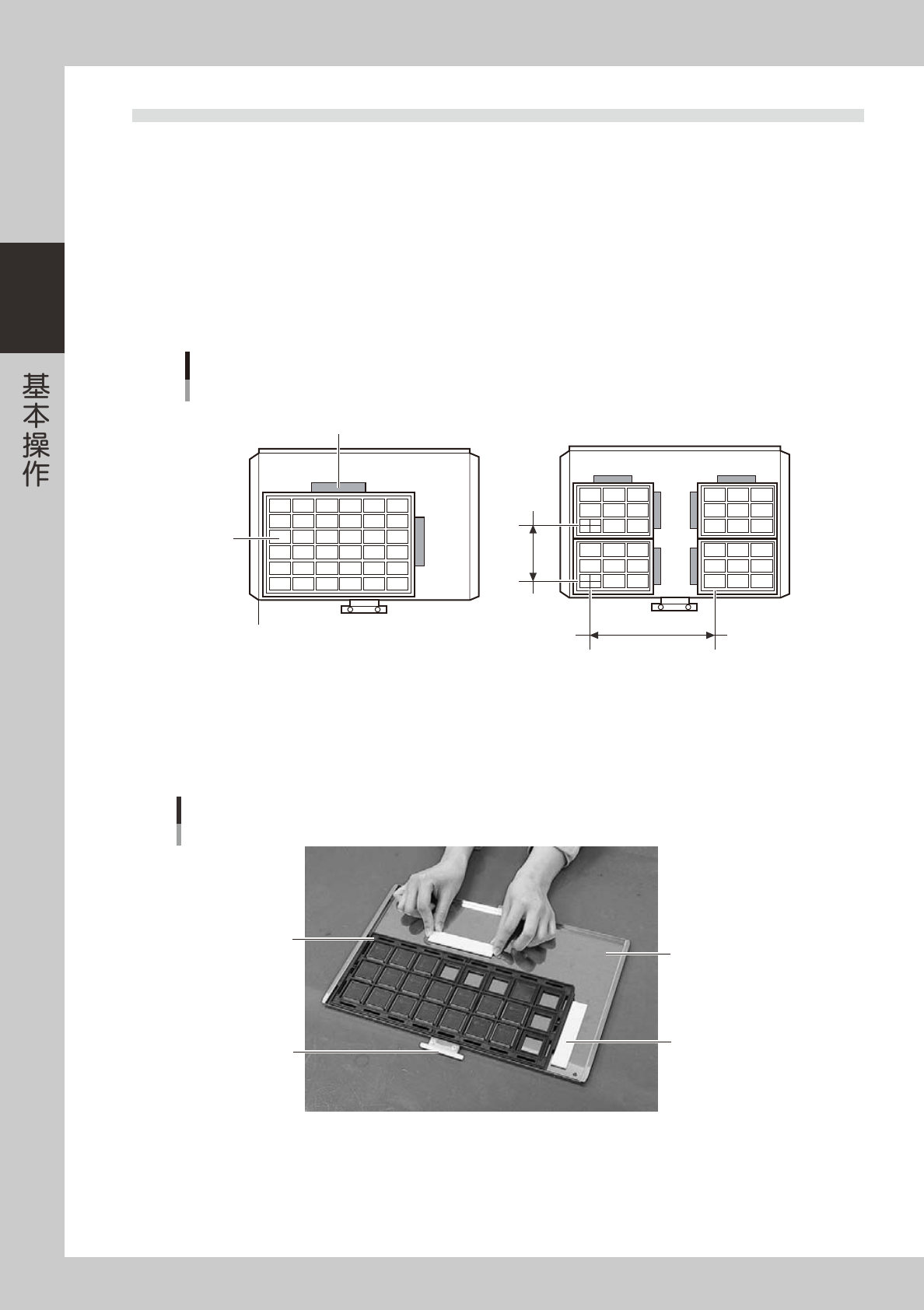

托盘的固定
只装1张托盘时
装多张托盘时
托盘间距X
固定用磁块
托盘
托盘间距Y
载盘位置基准(载盘原点)
25217-L7-00
1
取出固定托盘用的磁块。
2
将托盘装入载盘。
将托盘角对准载盘位置基准 ( 载盘原点 ) 装入。托盘装好后用磁块压住固定。
托盘的安装
抽出用抓手
固定用磁块
载盘
托盘
25218-L7-00
3
确认托盘的固定状态。
试按托盘部，确认托盘是否已由磁块固定牢固。
2-41
2
4.3.2 将载盘装入 ATS15
1
打开 ATS15 的柜门。
将柜门开关旋至「OPEN」侧，解除柜门的锁定状态。确认柜门开关的指示器已熄灯后，打开柜门。
2
打开载盘挡板。
打开右侧的载盘挡板。
3
插入载盘。
将载盘的抽出部朝向里侧，水平插入正确的载料箱层。

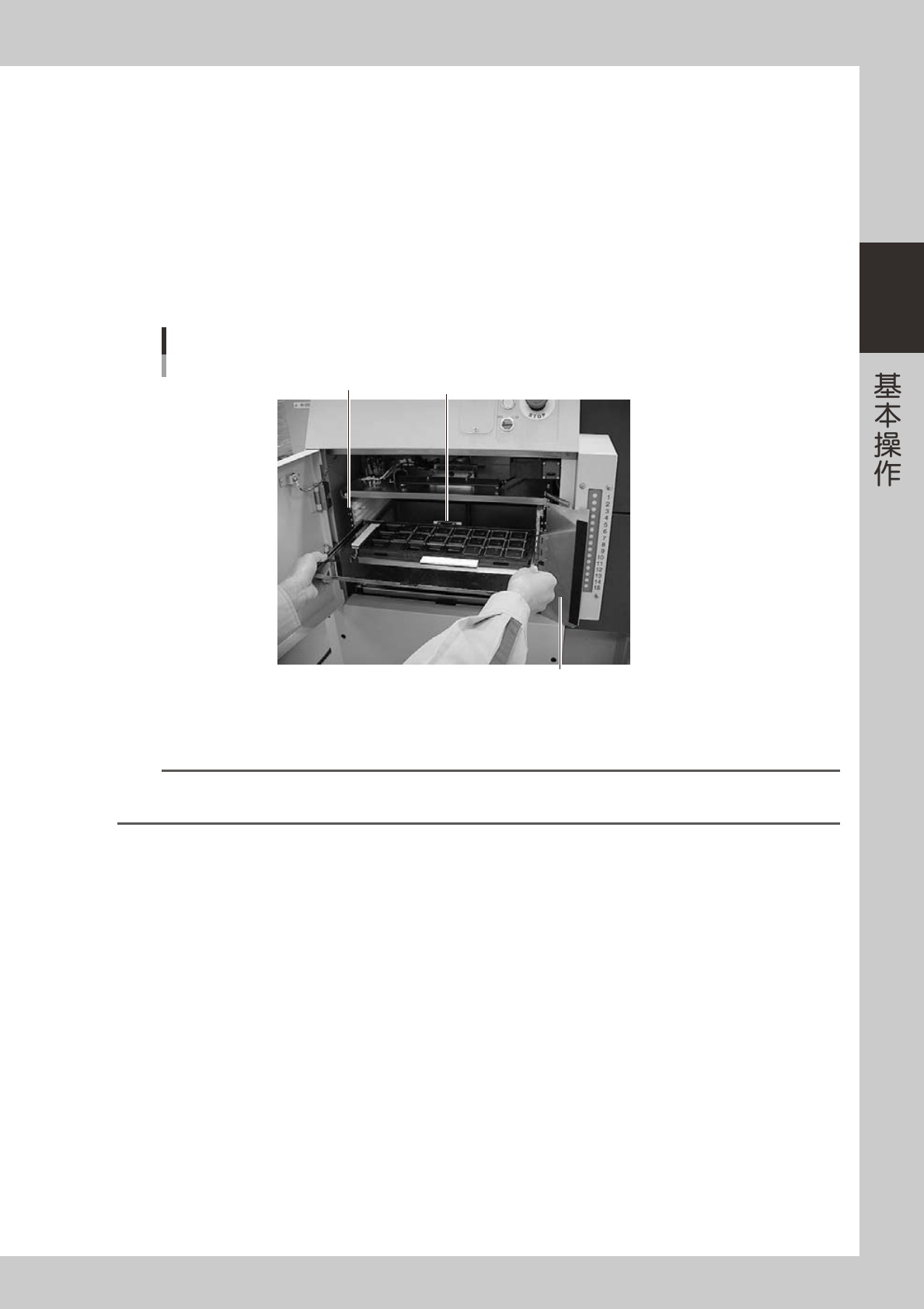

载盘的插入
抽出用抓手
载盘挡板
层数显示
25219-L7-00
4
将需要的载盘全部插入正确的载料箱层。
n
要点
‧
两侧贴有指示层数的标贴，标贴上有黑银两色印刷的号码，以防止插入载盘时插错载料箱层。
‧
将载盘插入 [ 元件 ] -「托盘」画面的「载盘号码 开始 / 结束」参数栏所设置的层数。
5
关闭载盘挡板。
关闭载盘挡板后，关闭 ATS15 的柜门。
6
将柜门开关旋至「CLOSE」侧。
柜门被锁定，柜门开关的指示器亮灯，安装完成。
2-42
2
5.贴片机侧的设置
将送料器安装在贴片机后，还必须在贴片机侧进行设置。
5.1 元件供给形态的设置
带式送料器 ：
设置「元件供给形态」、「送料器类型」和「传送间距」。
宽幅多杆式送料器 ：
设置「元件供给形态」、「送料器类型」和「送料振动时间」。
托盘交换器 ：
设置「元件供给形态」和「送料器类型」。
1
打开选择基板的画面。
按 [ 生产设计 ] 按钮打开生产设计画面，按 [ 选择基板 ] 按钮。

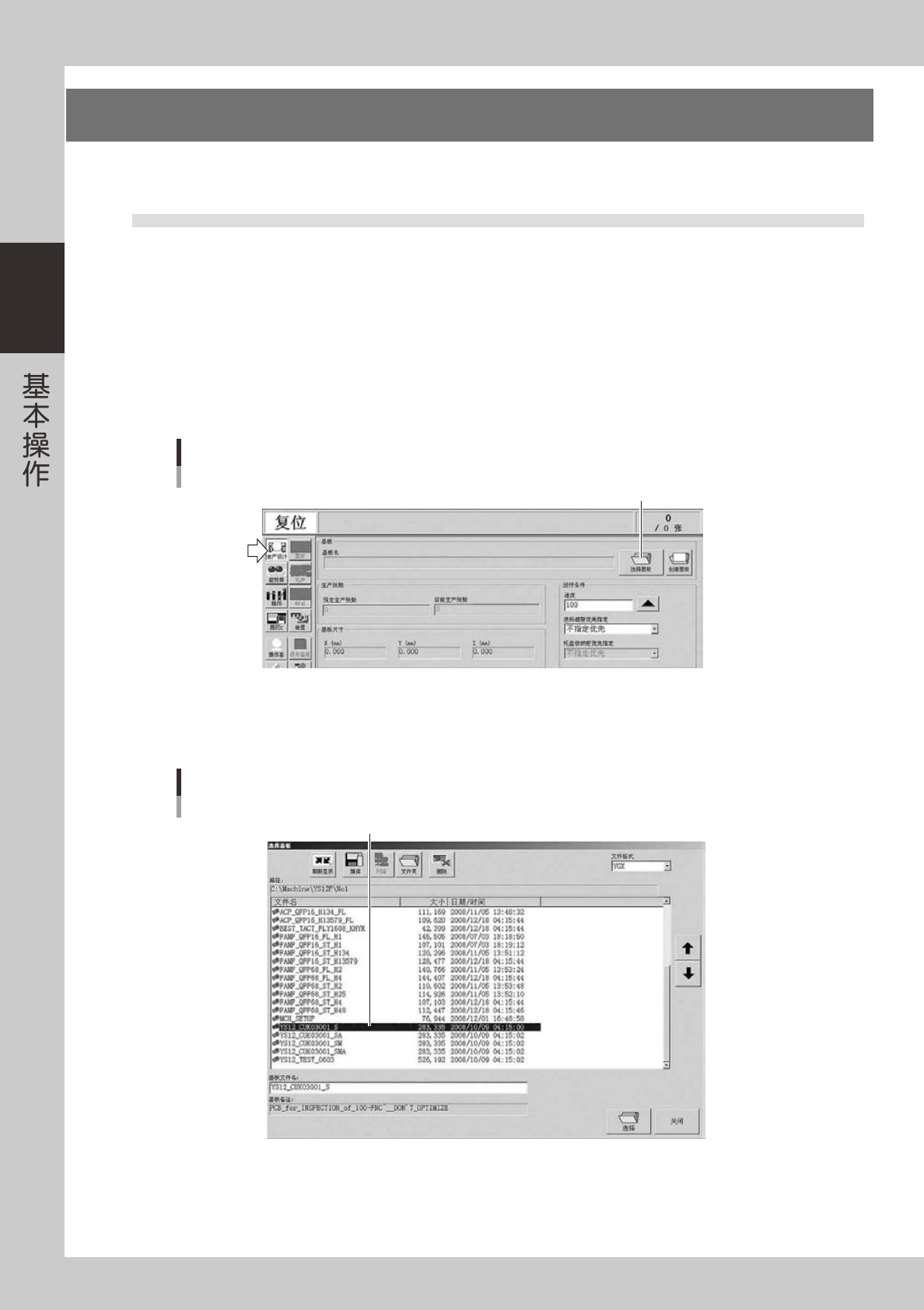

生产设计画面
[选择基板]按钮
[选择基板]按钮
26223-L6-00
2
选择基板。
从基板列表中选择相应基板，按 [ 选择 ] 按钮。
选择基板的画面
从登录的基板程序列表中选择
26224-L6-00
