1-15 1 4.2 从托盘交换器供给元件 (ATS15) 下面，介绍托盘交换器 (ATS15) 的各部名称与功能。 4.2.1 ATS15 托盘交换器 托盘交换器主机 ATS15 载盘指示器 导轨 托盘固定位置 (作业位置) 柜门开关 柜门指示器 载盘(12.5mm间距、15层) 25110-L7-00 柜门开关 将此开关旋至「OPEN」时，柜门指示器熄灯，柜门的锁定状态被解除。 载盘指示器 元件信息中所设置的载盘号码为亮灯状态，当载…
1-14
1

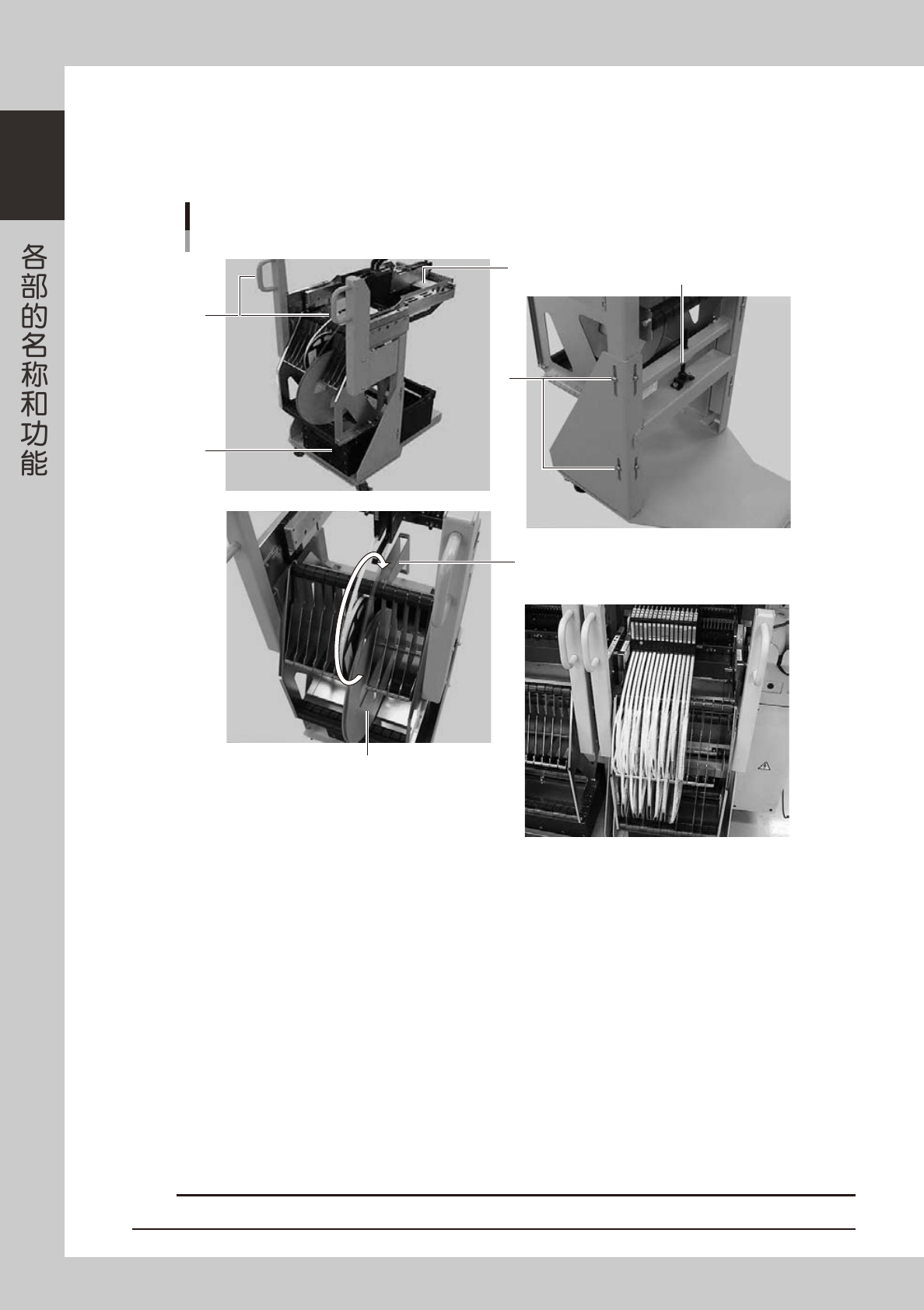

4.1.3 一次性换料车
一次性换料车，是预先将接下来将要生产的基板所使用的送料器安装在料车上，以料车为单位更换送料器的装置。
■ 一次性换料车侧
一次性换料车
1
2
4
6
连续排列7英寸料带盘时
大于7英寸的料带盘
5
3
25118-L7-00
1. 把手
要移动一次性换料车时使用此把手。
2. 送料器架
可以同时安装 24 个 SS 型电动送料器 (8mm)。
3. 上下移动部固定螺栓
需要调节送料器架的高度使之与贴片机的高度一致时，可以移动螺栓的固定位置进行调节 (8 处 )。
4. 空料带箱 ( 选配 )
用于放置元件用完后废弃的空料带。
5. 高度调节螺栓
拧松固定螺栓后，旋转螺栓调节高度。
6. 料带盘支架
可安装 1 个 8mm 料带 (7 英寸 ) 的料带盘。
使用大于 7 英寸的料带盘时，如上图所示，向上提起使用。
c
注意
连续排列 7 英寸的料带盘时，如上图所示必须使用上下两层交错排列。
1-15
1
4.2 从托盘交换器供给元件 (ATS15)
下面，介绍托盘交换器 (ATS15) 的各部名称与功能。
4.2.1 ATS15 托盘交换器
托盘交换器主机
ATS15
载盘指示器
导轨
托盘固定位置
(作业位置)
柜门开关
柜门指示器
载盘(12.5mm间距、15层)
25110-L7-00
柜门开关
将此开关旋至「OPEN」时，柜门指示器熄灯，柜门的锁定状态被解除。
载盘指示器
元件信息中所设置的载盘号码为亮灯状态，当载盘上托盘中的元件用完时，此载盘号码会闪烁。
安装新载盘后，按下闪烁的「指示器」复位。
■ 载盘指示器的亮灯状态
◎ ：闪烁● ：亮灯○ ：熄灯
载盘的状态 元件的状态 亮灯状态
1
张载盘上只装有
1
种元件
元件补充完毕 ●
元件用完 ◎
元件正在使用 ( 当前 ) ●
1
张载盘上装有多种元件
载盘上的所有元件补充完毕 ●
载盘上的所有元件已用完 ◎
多种元件中至少有
1
种元件已用完 ◎
基板程序中没有指定使用盘装元件 ○
1-16
1
4.2.2 载盘
载盘
元件的装载
载盘抽出部
贴片机主机侧
托盘装载面
托盘固定用磁块
托盘(元件)
载盘原点
25121-L7-00
载盘抽出部
ATS15 的载盘抽出用抓手抓住此抽出部，将载盘抽至载盘台或退回 ATS15 侧。将载盘插入载料箱时，需将此抽出部朝向里侧。
托盘装载面
载盘尺寸为 L350×W220，因此可以装载尺寸为约 L325×W195 的元件托盘。如上图所示，此面的左前角为载盘原点。
托盘固定用磁块
将元件托盘固定在托盘装载面时使用。
■ 托盘的装载例
1 张载盘上可以装入多张托盘。安装方法如下所示。
托盘的固定
只装1张托盘时
装多张托盘时
托盘间距X
固定用磁块
托盘
托盘间距Y
25123-L7-00
