2-14
2

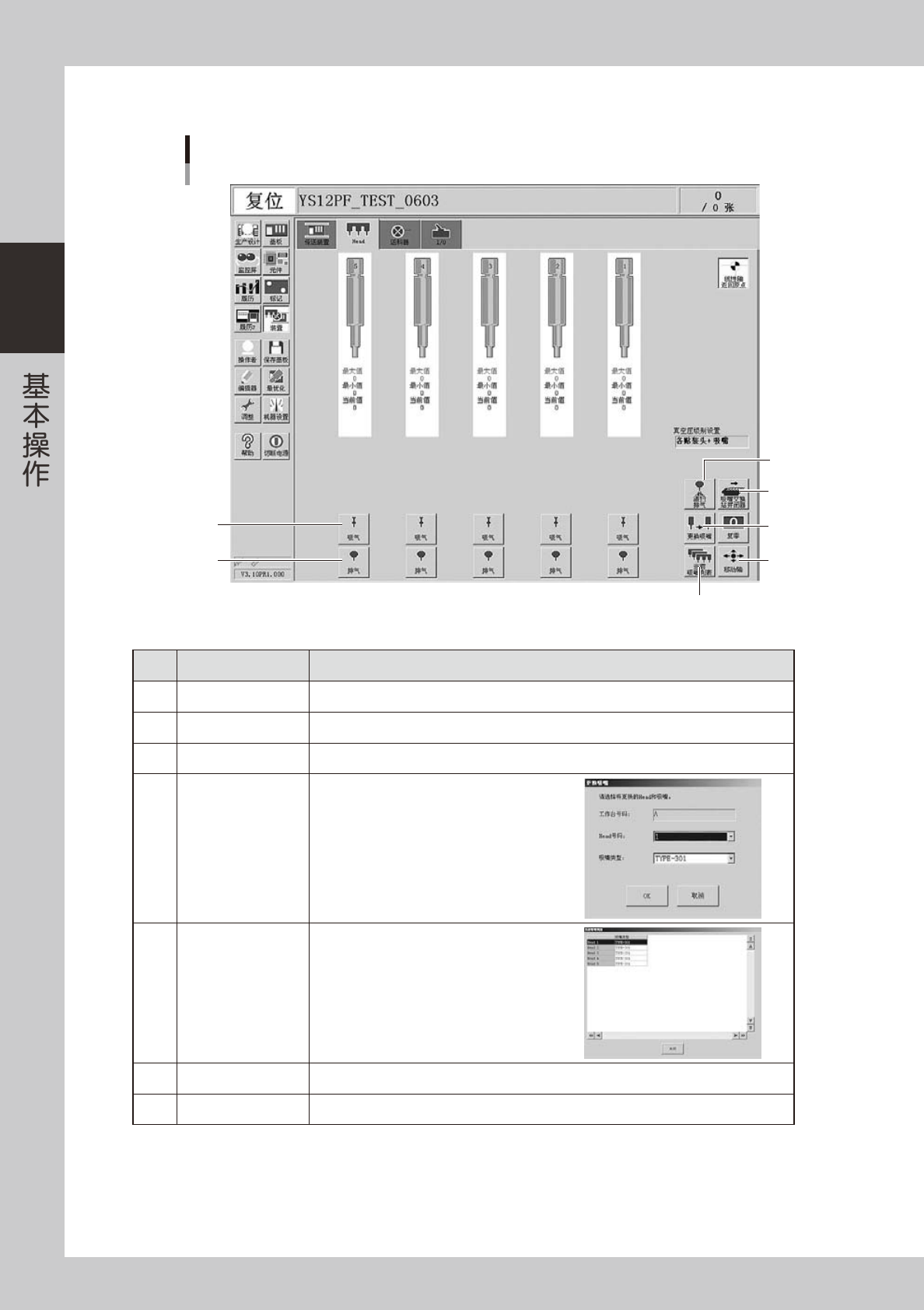

■ 贴装头手动操作
「装置」-「Head」画面
1
2
3
4
5
6
7
26207-L6-00
按钮名 功能
1
吸气 使各贴装头的吸气开 / 关。
2
排气 使各贴装头的排气开 / 关。
3
吸嘴交换站开闭器 开 / 关吸嘴交换站的开闭器。
4
更换吸嘴
显示「更换吸嘴」对话框，指定贴装头 (
Head
)
和吸嘴类型进行吸嘴更换。
5
当前吸嘴列表
显示当前贴装头 (
Head
) 上所安装的吸嘴类型
列表。
6
移动轴 想要移动轴时使用。与「传送装置」的 [ 移动轴 ] 按钮相同。
7
清扫排气 显示是否执行吸嘴轴排气的确认画面。
2-15
2
■ 送料器手动操作
「装置」-「送料器」画面
以YS12F为例
1
4
7
2
6
5
3
8
26210-L6-00
按钮名 功能
1
传送 每按 1 次按钮，就按照设置的间距使料带向前传送 1 个间距。
2
后退 每按 1 次按钮，就按照设置的间距使料带向后退回 1 个间距。
3
送料器设置
传送间距可以按照规格在
2
〜
56mm
的范围
内选择。
内存会更新为此处所设置的间距。
4
传送速度
(
％
)
传送速度，可从下拉框中在「标准〜
90
、
80
、
10...
％」的范围内选择。
5
重新读入 清除送料器的状态
(
内存
)
，重新读入。
6
上下方向按钮 上下移动项目、上下移动位置或上下移动光标。
7
切刀 控制切带机
(
选配
)
的开
/
关。
8
送料器架信息 可以确认送料器架内板卡的版本。
2-16
2

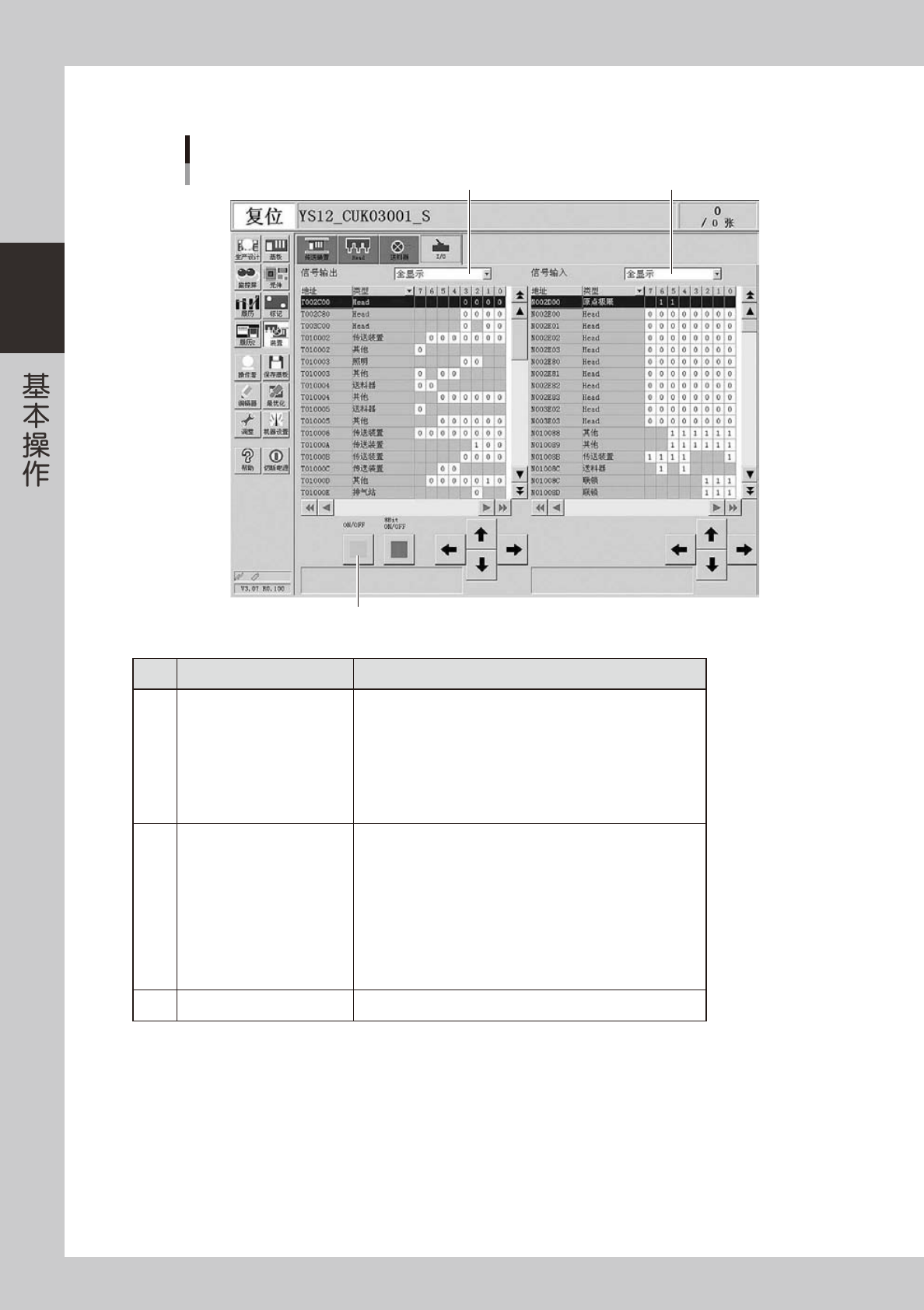

■ I/O 手动操作
「装置」-「I/O」画面
1
2
3
26212-L6-00
名称 功能
1
「信号输出」下拉框
切换信号输出侧的显示区。
‧
送料器
‧
吸嘴交换站
‧
照明
‧
传送装置
‧
Head
‧
排气站
‧
其他
2
「信号输入」下拉框
切换信号输入侧的显示区。
‧
联锁
‧
原点极限
‧
送料器
‧
吸嘴交换站
‧
传送装置
‧
照明
‧
Head
‧
排气站
‧
其他
3
[
ON/OFF
] 按钮 使光标选中位置的阀开 / 关。
